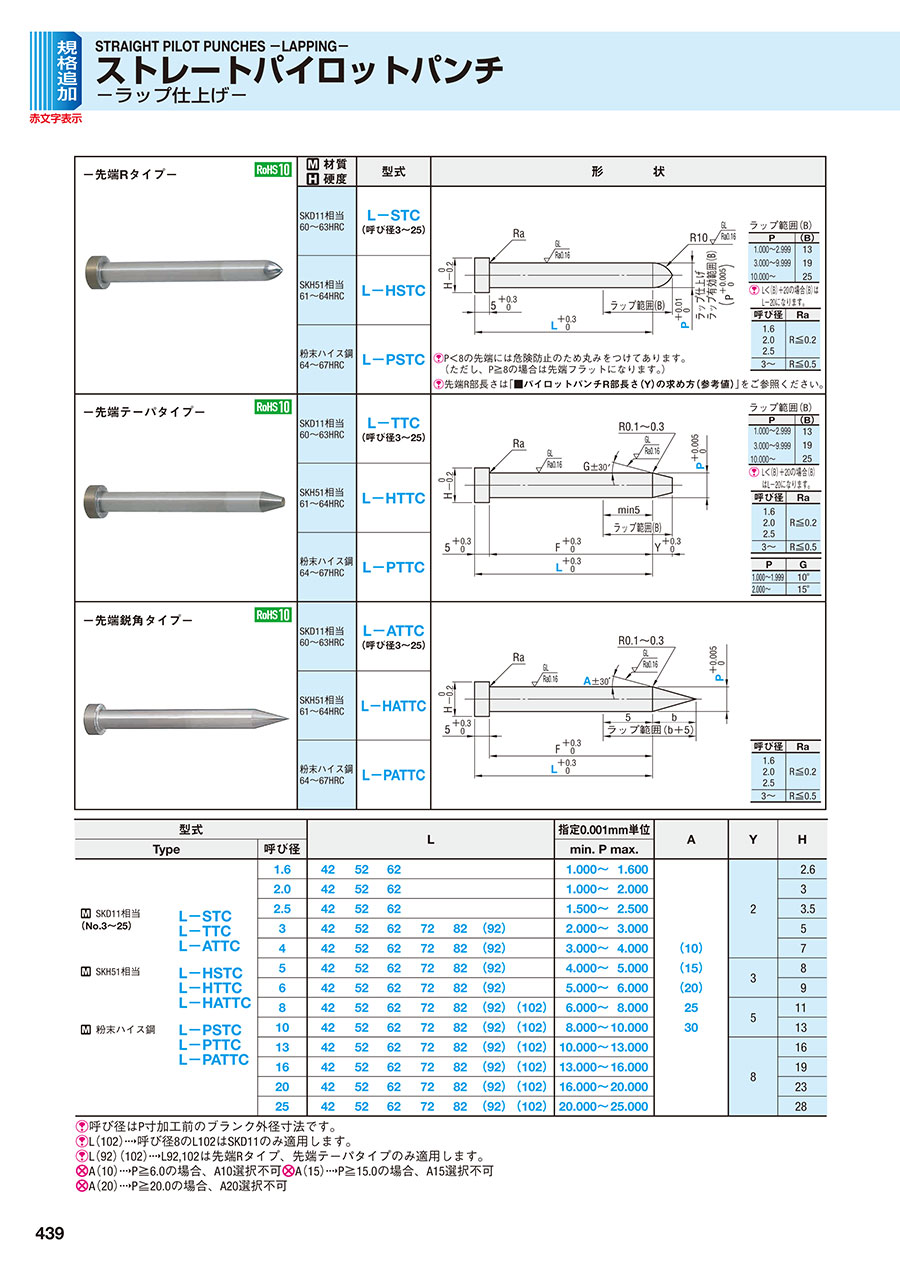

-先端Rタイプ-	材質硬度	型式	形状
	SKD11相当 60～63HRC	L-STC （呼び径3～25）	P＜8の先端には危険防止のため丸みをつけてあります。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
	SKH51相当 61～64HRC	L-HSTC
	粉末ハイス鋼 64～67HRC	L-PSTC
-先端テーパタイプ-	SKD11相当 60～63HRC	L-TTC （呼び径3～25）
	SKH51相当 61～64HRC	L-HTTC
	粉末ハイス鋼 64～67HRC	L-PTTC
-先端鋭角タイプ-	SKD11相当 60～63HRC	L-ATTC （呼び径3～25）
	SKH51相当 61～64HRC	L-HATTC
	粉末ハイス鋼 64～67HRC	L-PATTC

規格表

型式			L							指定0.001mm単位	A	Y	H
Type		呼び径	L							min. P max.	A	Y	H
SKD11相当（No.3～25）	L-STC L-TTC L-ATTC	1.6	42	52	62					1.000～1.600	（10）（15）（20） 25 30	2	2.6
		2.0	42	52	62					1.000～2.000			3
		2.5	42	52	62					1.500～2.500			3.5
		3	42	52	62	72	82	（92）		2.000～3.000			5
SKH51相当	L-HSTC L-HTTC L-HATTC	4	42	52	62	72	82	（92）		3.000～4.000			7
		5	42	52	62	72	82	（92）		4.000～5.000		3	8
		6	42	52	62	72	82	（92）		5.000～6.000		3	9
		8	42	52	62	72	82	（92）	（102）	6.000～8.000		5	11
粉末ハイス鋼	L-PSTC L-PTTC L-PATTC	10	42	52	62	72	82	（92）	（102）	8.000～10.000		5	13
		13	42	52	62	72	82	（92）	（102）	10.000～13.000		8	16
		16	42	52	62	72	82	（92）	（102）	13.000～16.000			19
		20	42	52	62	72	82	（92）	（102）	16.000～20.000			23
		25	42	52	62	72	82	（92）	（102）	20.000～25.000			28

呼び径はP寸加工前のブランク外径寸法です。
L（102）呼び径8のL102はSKD11のみ適用します。
L（92）（102）L92,102は先端Rタイプ、先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

...

型番

L-ATTC3-[42-82/10]-P[2-3/0.001]-A[10-30/5]

L-ATTC3-LC[25-81.9/0.1]-P[2-3/0.001]-A[10-30/5]

L-ATTC3-LCT[25-81.9/0.1]-P[2-3/0.001]-A[10-30/5]

L-ATTC3-LMT[25-81.9/0.1]-P[2-3/0.001]-A[10-30/5]

L-ATTC4-[42-82/10]-P[3-4/0.001]-A[10-30/5]

L-ATTC4-LC[25-81.9/0.1]-P[3-4/0.001]-A[10-30/5]

L-ATTC4-LCT[25-81.9/0.1]-P[3-4/0.001]-A[10-30/5]

L-ATTC4-LMT[25-81.9/0.1]-P[3-4/0.001]-A[10-30/5]

L-ATTC5-[42-82/10]-P[4-5/0.001]-A[10-30/5]

L-ATTC5-LC[25-81.9/0.1]-P[4-5/0.001]-A[10-30/5]

L-ATTC5-LCT[25-81.9/0.1]-P[4-5/0.001]-A[10-30/5]

L-ATTC5-LMT[25-81.9/0.1]-P[4-5/0.001]-A[10-30/5]

L-ATTC6-[42-82/10]-P[5-6/0.001]-A[10-30/5]

L-ATTC6-LC[25-81.9/0.1]-P[5-6/0.001]-A[10-30/5]

L-ATTC6-LCT[25-81.9/0.1]-P[5-6/0.001]-A[10-30/5]

L-ATTC6-LMT[25-81.9/0.1]-P[5-6/0.001]-A[10-30/5]

L-ATTC8-[42-82/10]-P[6-8/0.001]-A[15-30/5]

L-ATTC8-LC[25-81.9/0.1]-P[6-8/0.001]-A[15-30/5]

L-ATTC8-LCT[25-81.9/0.1]-P[6-8/0.001]-A[15-30/5]

L-ATTC8-LMT[25-81.9/0.1]-P[6-8/0.001]-A[15-30/5]

L-ATTC10-[42-82/10]-P[8-10/0.001]-A[15-30/5]

L-ATTC10-LC[25-81.9/0.1]-P[8-10/0.001]-A[15-30/5]

L-ATTC10-LCT[25-81.9/0.1]-P[8-10/0.001]-A[15-30/5]

L-ATTC10-LMT[25-81.9/0.1]-P[8-10/0.001]-A[15-30/5]

L-ATTC13-[42-82/10]-P[10-13/0.001]-A[15-30/5]

L-ATTC13-LC[25-81.9/0.1]-P[10-13/0.001]-A[15-30/5]

L-ATTC13-LCT[25-81.9/0.1]-P[10-13/0.001]-A[15-30/5]

L-ATTC13-LMT[25-81.9/0.1]-P[10-13/0.001]-A[15-30/5]

L-ATTC16-[42-82/10]-P[13-16/0.001]-A[15-30/5]

L-ATTC16-LC[25-81.9/0.1]-P[13-16/0.001]-A[15-30/5]

L-ATTC16-LCT[25-81.9/0.1]-P[13-16/0.001]-A[15-30/5]

L-ATTC16-LMT[25-81.9/0.1]-P[13-16/0.001]-A[15-30/5]

L-ATTC20-[42-82/10]-P[16-20/0.001]-A[20-30/5]

L-ATTC20-LC[25-81.9/0.1]-P[16-20/0.001]-A[20-30/5]

L-ATTC20-LCT[25-81.9/0.1]-P[16-20/0.001]-A[20-30/5]

L-ATTC20-LMT[25-81.9/0.1]-P[16-20/0.001]-A[20-30/5]

L-ATTC25-[42-82/10]-P[20-25/0.001]-A[25-30/5]

L-ATTC25-LC[25-81.9/0.1]-P[20-25/0.001]-A[25-30/5]

L-ATTC25-LCT[25-81.9/0.1]-P[20-25/0.001]-A[25-30/5]

L-ATTC25-LMT[25-81.9/0.1]-P[20-25/0.001]-A[25-30/5]

L-HATTC1.6-[42-62/10]-P[1-1.6/0.001]-A[10-30/5]

L-HATTC1.6-LC[25-61.9/0.1]-P[1-1.6/0.001]-A[10-30/5]

L-HATTC1.6-LCT[25-61.9/0.1]-P[1-1.6/0.001]-A[10-30/5]

L-HATTC1.6-LMT[25-61.9/0.1]-P[1-1.6/0.001]-A[10-30/5]

L-HATTC2.0-[42-62/10]-P[1-2/0.001]-A[10-30/5]

L-HATTC2.0-LC[25-61.9/0.1]-P[1-2/0.001]-A[10-30/5]

L-HATTC2.0-LCT[25-61.9/0.1]-P[1-2/0.001]-A[10-30/5]

L-HATTC2.0-LMT[25-61.9/0.1]-P[1-2/0.001]-A[10-30/5]

L-HATTC2.5-[42-62/10]-P[1.5-2.5/0.001]-A[10-30/5]

L-HATTC2.5-LC[25-61.9/0.1]-P[1.5-2.5/0.001]-A[10-30/5]

L-HATTC2.5-LCT[25-61.9/0.1]-P[1.5-2.5/0.001]-A[10-30/5]

L-HATTC2.5-LMT[25-61.9/0.1]-P[1.5-2.5/0.001]-A[10-30/5]

L-HATTC3-[42-82/10]-P[2-3/0.001]-A[10-30/5]

L-HATTC3-LC[25-81.9/0.1]-P[2-3/0.001]-A[10-30/5]

L-HATTC3-LCT[25-81.9/0.1]-P[2-3/0.001]-A[10-30/5]

L-HATTC3-LMT[25-81.9/0.1]-P[2-3/0.001]-A[10-30/5]

L-HATTC4-[42-82/10]-P[3-4/0.001]-A[10-30/5]

L-HATTC4-LC[25-81.9/0.1]-P[3-4/0.001]-A[10-30/5]

L-HATTC4-LCT[25-81.9/0.1]-P[3-4/0.001]-A[10-30/5]

L-HATTC4-LMT[25-81.9/0.1]-P[3-4/0.001]-A[10-30/5]

刃先形状

材質

No.(呼び径)

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKD11相当	3	42 ～ 82	10 ～ 30	-	-	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	3	-	10 ～ 30	25 ～ 81.9	-	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	3	-	10 ～ 30	-	25 ～ 81.9	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	3	-	10 ～ 30	-	-	25 ～ 81.9	2 ～ 3	10	1個
先端鋭角	SKD11相当	4	42 ～ 82	10 ～ 30	-	-	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	4	-	10 ～ 30	25 ～ 81.9	-	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	4	-	10 ～ 30	-	25 ～ 81.9	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	4	-	10 ～ 30	-	-	25 ～ 81.9	3 ～ 4	10	1個
先端鋭角	SKD11相当	5	42 ～ 82	10 ～ 30	-	-	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	5	-	10 ～ 30	25 ～ 81.9	-	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	5	-	10 ～ 30	-	25 ～ 81.9	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	5	-	10 ～ 30	-	-	25 ～ 81.9	4 ～ 5	10	1個
先端鋭角	SKD11相当	6	42 ～ 82	10 ～ 30	-	-	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	6	-	10 ～ 30	25 ～ 81.9	-	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	6	-	10 ～ 30	-	25 ～ 81.9	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	6	-	10 ～ 30	-	-	25 ～ 81.9	5 ～ 6	10	1個
先端鋭角	SKD11相当	8	42 ～ 82	15 ～ 30	-	-	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	8	-	15 ～ 30	25 ～ 81.9	-	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	8	-	15 ～ 30	-	25 ～ 81.9	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	8	-	15 ～ 30	-	-	25 ～ 81.9	6 ～ 8	10	1個
先端鋭角	SKD11相当	10	42 ～ 82	15 ～ 30	-	-	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	10	-	15 ～ 30	25 ～ 81.9	-	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	10	-	15 ～ 30	-	25 ～ 81.9	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	10	-	15 ～ 30	-	-	25 ～ 81.9	8 ～ 10	10	1個
先端鋭角	SKD11相当	13	42 ～ 82	15 ～ 30	-	-	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	13	-	15 ～ 30	25 ～ 81.9	-	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	13	-	15 ～ 30	-	25 ～ 81.9	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	13	-	15 ～ 30	-	-	25 ～ 81.9	10 ～ 13	10	1個
先端鋭角	SKD11相当	16	42 ～ 82	15 ～ 30	-	-	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	16	-	15 ～ 30	25 ～ 81.9	-	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	16	-	15 ～ 30	-	25 ～ 81.9	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	16	-	15 ～ 30	-	-	25 ～ 81.9	13 ～ 16	10	1個
先端鋭角	SKD11相当	20	42 ～ 82	20 ～ 30	-	-	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	20	-	20 ～ 30	25 ～ 81.9	-	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	20	-	20 ～ 30	-	25 ～ 81.9	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	20	-	20 ～ 30	-	-	25 ～ 81.9	16 ～ 20	10	1個
先端鋭角	SKD11相当	25	42 ～ 82	25 ～ 30	-	-	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	25	-	25 ～ 30	25 ～ 81.9	-	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	25	-	25 ～ 30	-	25 ～ 81.9	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	25	-	25 ～ 30	-	-	25 ～ 81.9	20 ～ 25	10	1個
先端鋭角	SKH51相当	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	2	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 2	10	1個
先端鋭角	SKH51相当	2.5	42 ～ 62	10 ～ 30	-	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	25 ～ 61.9	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	25 ～ 61.9	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	-	25 ～ 61.9	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	3	42 ～ 82	10 ～ 30	-	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	25 ～ 81.9	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	25 ～ 81.9	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	-	25 ～ 81.9	2 ～ 3	10	1個
先端鋭角	SKH51相当	4	42 ～ 82	10 ～ 30	-	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	25 ～ 81.9	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	25 ～ 81.9	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	-	25 ～ 81.9	3 ～ 4	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

被加工材と接触する先端部分をラップ仕上げすることで、通常研磨品よりも面粗さを向上したストレートパイロットパンチです。ラップ仕上げの範囲はパンチ系に応じて変わりますので、カタログ図面などでご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
