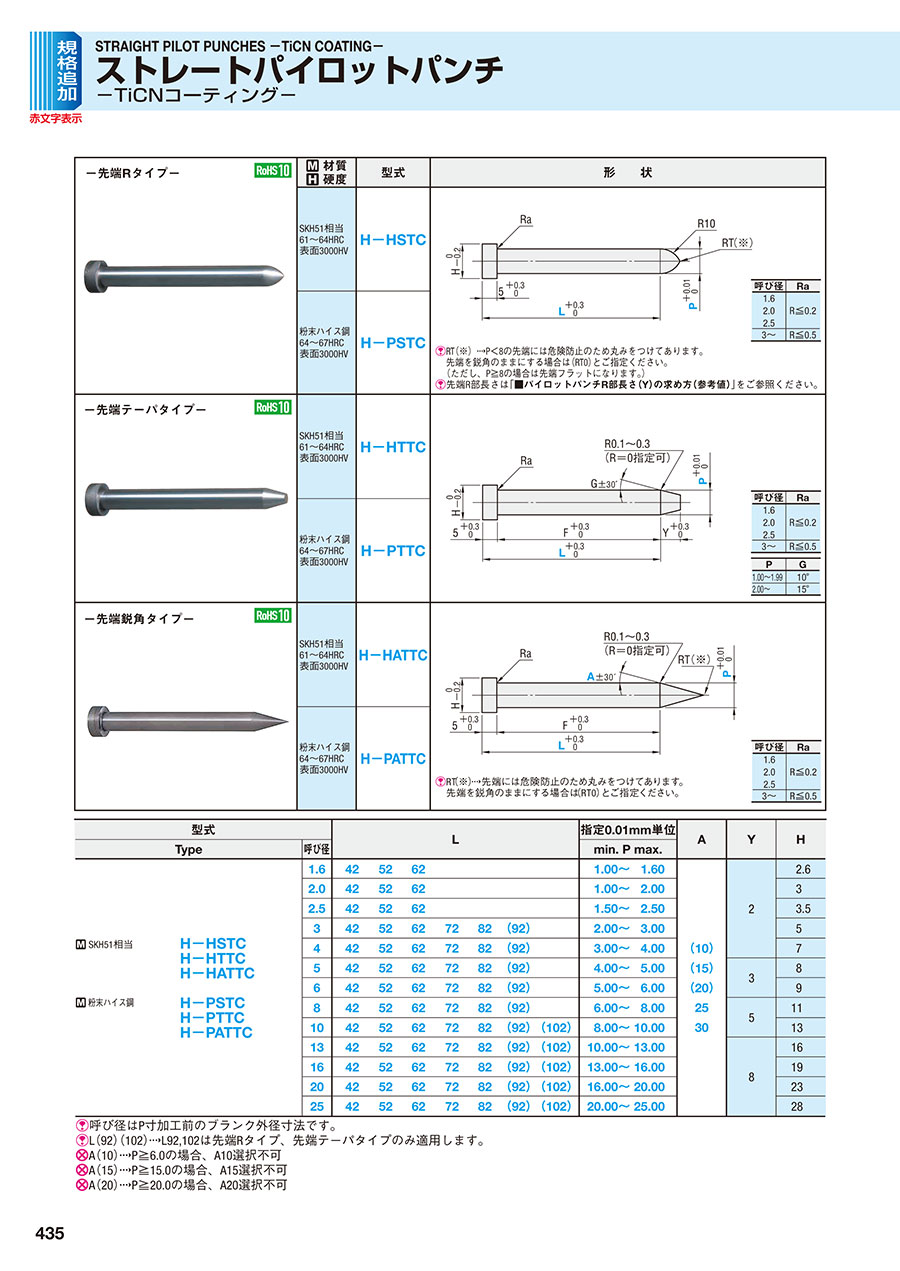

	SKH51相当 61～64HRC 表面3000HV	H-HTTC
-先端Rタイプ-	材質硬度	型式	形状
	SKH51相当 61～64HRC 表面3000HV	H-HSTC	RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
	粉末ハイス鋼 64～67HRC 表面3000HV	H-PSTC
-先端テーパタイプ-	SKH51相当 61～64HRC 表面3000HV	H-HTTC
	粉末ハイス鋼 64～67HRC 表面3000HV	H-PTTC
-先端鋭角タイプ-	SKH51相当 61～64HRC 表面3000HV	H-HATTC	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。
	SKH51相当 61～64HRC 表面3000HV	H-HATTC
	粉末ハイス鋼 64～67HRC 表面3000HV	H-PATTC

規格表

型式			L							指定0.01mm単位	A	Y	H
Type		呼び径	L							min. P max.	A	Y	H
M SKH51相当	H-HSTC H-HTTC H-HATTC	1.6	42	52	62					1.00～1.60	（10）（15）（20） 25 30	2	2.6
		2.0	42	52	62					1.00～2.00			3
		2.5	42	52	62					1.50～2.50			3.5
		3	42	52	62	72	82	（92）		2.00～3.00			5
		4	42	52	62	72	82	（92）		3.00～4.00			7
		5	42	52	62	72	82	（92）		4.00～5.00		3	8
M 粉末ハイス鋼	H-PSTC H-PTTC H-PATTC	6	42	52	62	72	82	（92）		5.00～6.00		3	9
		8	42	52	62	72	82	（92）		6.00～8.00		5	11
		10	42	52	62	72	82	（92）	（102）	8.00～10.00		5	13
		13	42	52	62	72	82	（92）	（102）	10.00～13.00		8	16
		16	42	52	62	72	82	（92）	（102）	13.00～16.00			19
		20	42	52	62	72	82	（92）	（102）	16.00～20.00			23
		25	42	52	62	72	82	（92）	（102）	20.00～25.00			28

呼び径はP寸加工前のブランク外径寸法です。
L（92）（102）L92,102は先端Rタイプ、先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

...

型番

H-HATTC1.6-[42-62/10]-P[1-1.6/0.01]-A[10-30/5]

H-HATTC1.6-LC[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

H-HATTC1.6-LCT[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

H-HATTC1.6-LMT[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

H-HATTC2.0-[42-62/10]-P[1-2/0.01]-A[10-30/5]

H-HATTC2.0-LC[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

H-HATTC2.0-LCT[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

H-HATTC2.0-LMT[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

H-HATTC2.5-[42-62/10]-P[1.5-2.5/0.01]-A[10-30/5]

H-HATTC2.5-LC[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

H-HATTC2.5-LCT[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

H-HATTC2.5-LMT[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

H-HATTC3-[42-82/10]-P[2-3/0.01]-A[10-30/5]

H-HATTC3-LC[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

H-HATTC3-LCT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

H-HATTC3-LMT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

H-HATTC4-[42-82/10]-P[3-4/0.01]-A[10-30/5]

H-HATTC4-LC[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

H-HATTC4-LCT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

H-HATTC4-LMT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

H-HATTC5-[42-82/10]-P[4-5/0.01]-A[10-30/5]

H-HATTC5-LC[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

H-HATTC5-LCT[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

H-HATTC5-LMT[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

H-HATTC6-[42-82/10]-P[5-6/0.01]-A[10-30/5]

H-HATTC6-LC[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

H-HATTC6-LCT[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

H-HATTC6-LMT[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

H-HATTC8-[42-82/10]-P[6-8/0.01]-A[15-30/5]

H-HATTC8-LC[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

H-HATTC8-LCT[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

H-HATTC8-LMT[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

H-HATTC10-[42-82/10]-P[8-10/0.01]-A[15-30/5]

H-HATTC10-LC[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

H-HATTC10-LCT[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

H-HATTC10-LMT[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

H-HATTC13-[42-82/10]-P[10-13/0.01]-A[15-30/5]

H-HATTC13-LC[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

H-HATTC13-LCT[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

H-HATTC13-LMT[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

H-HATTC16-[42-82/10]-P[13-16/0.01]-A[15-30/5]

H-HATTC16-LC[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

H-HATTC16-LCT[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

H-HATTC16-LMT[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

H-HATTC20-[42-82/10]-P[16-20/0.01]-A[20-30/5]

H-HATTC20-LC[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

H-HATTC20-LCT[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

H-HATTC20-LMT[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

H-HATTC25-[42-82/10]-P[20-25/0.01]-A[25-30/5]

H-HATTC25-LC[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

H-HATTC25-LCT[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

H-HATTC25-LMT[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

H-HSTC1.6-[42-62/10]-P[1-1.6/0.01]

H-HSTC1.6-LC[25-61.9/0.1]-P[1-1.6/0.01]

H-HSTC1.6-LCT[25-61.9/0.1]-P[1-1.6/0.01]

H-HSTC1.6-LMT[25-61.9/0.1]-P[1-1.6/0.01]

H-HSTC2-[42-62/10]-P[1-2/0.01]

H-HSTC2-LC[25-61.9/0.1]-P[1-2/0.01]

H-HSTC2-LCT[25-61.9/0.1]-P[1-2/0.01]

H-HSTC2-LMT[25-61.9/0.1]-P[1-2/0.01]

刃先形状

材質

No.(呼び径)

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKH51相当	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	2	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 2	10	1個
先端鋭角	SKH51相当	2.5	42 ～ 62	10 ～ 30	-	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	25 ～ 61.9	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	25 ～ 61.9	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	-	25 ～ 61.9	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	3	42 ～ 82	10 ～ 30	-	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	25 ～ 81.9	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	25 ～ 81.9	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	-	25 ～ 81.9	2 ～ 3	10	1個
先端鋭角	SKH51相当	4	42 ～ 82	10 ～ 30	-	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	25 ～ 81.9	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	25 ～ 81.9	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	-	25 ～ 81.9	3 ～ 4	10	1個
先端鋭角	SKH51相当	5	42 ～ 82	10 ～ 30	-	-	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	25 ～ 81.9	-	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	-	25 ～ 81.9	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	-	-	25 ～ 81.9	4 ～ 5	10	1個
先端鋭角	SKH51相当	6	42 ～ 82	10 ～ 30	-	-	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	25 ～ 81.9	-	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	-	25 ～ 81.9	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	-	-	25 ～ 81.9	5 ～ 6	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	15 ～ 30	-	-	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	25 ～ 81.9	-	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	-	25 ～ 81.9	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	-	-	25 ～ 81.9	6 ～ 8	10	1個
先端鋭角	SKH51相当	10	42 ～ 82	15 ～ 30	-	-	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	25 ～ 81.9	-	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	-	25 ～ 81.9	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	-	-	25 ～ 81.9	8 ～ 10	10	1個
先端鋭角	SKH51相当	13	42 ～ 82	15 ～ 30	-	-	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	25 ～ 81.9	-	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	-	25 ～ 81.9	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	-	-	25 ～ 81.9	10 ～ 13	10	1個
先端鋭角	SKH51相当	16	42 ～ 82	15 ～ 30	-	-	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	25 ～ 81.9	-	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	-	25 ～ 81.9	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	-	-	25 ～ 81.9	13 ～ 16	10	1個
先端鋭角	SKH51相当	20	42 ～ 82	20 ～ 30	-	-	-	16 ～ 20	10	1個
先端鋭角	SKH51相当	20	-	20 ～ 30	25 ～ 81.9	-	-	16 ～ 20	10	1個
先端鋭角	SKH51相当	20	-	20 ～ 30	-	25 ～ 81.9	-	16 ～ 20	10	1個
先端鋭角	SKH51相当	20	-	20 ～ 30	-	-	25 ～ 81.9	16 ～ 20	10	1個
先端鋭角	SKH51相当	25	42 ～ 82	25 ～ 30	-	-	-	20 ～ 25	10	1個
先端鋭角	SKH51相当	25	-	25 ～ 30	25 ～ 81.9	-	-	20 ～ 25	10	1個
先端鋭角	SKH51相当	25	-	25 ～ 30	-	25 ～ 81.9	-	20 ～ 25	10	1個
先端鋭角	SKH51相当	25	-	25 ～ 30	-	-	25 ～ 81.9	20 ～ 25	10	1個
先端R	SKH51相当	1.6	42 ～ 62	-	-	-	-	1 ～ 1.6	10	1個
先端R	SKH51相当	1.6	-	-	25 ～ 61.9	-	-	1 ～ 1.6	10	1個
先端R	SKH51相当	1.6	-	-	-	25 ～ 61.9	-	1 ～ 1.6	10	1個
先端R	SKH51相当	1.6	-	-	-	-	25 ～ 61.9	1 ～ 1.6	10	1個
先端R	SKH51相当	2	42 ～ 62	-	-	-	-	1 ～ 2	10	1個
先端R	SKH51相当	2	-	-	25 ～ 61.9	-	-	1 ～ 2	10	1個
先端R	SKH51相当	2	-	-	-	25 ～ 61.9	-	1 ～ 2	10	1個
先端R	SKH51相当	2	-	-	-	-	25 ～ 61.9	1 ～ 2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

プレス金型で幅広く普及しているTiCNコーティングを施したストレートパイロットパンチです。
