-先端Rタイプ-	材質硬度	型式	形状
	SKD11相当 60～63HRC	STC （呼び径3～25）	RT（※） P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
	SKH51相当 61～64HRC	HSTC
	粉末ハイス鋼 64～67HRC	PSTC
-先端テーパタイプ-	SKD11相当 60～63HRC	TTC （呼び径3～25）
	SKH51相当 61～64HRC	HTTC
	粉末ハイス鋼 64～67HRC	PTTC
-先端鋭角タイプ-	SKD11相当 60～63HRC	ATTC （呼び径3～25）	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。
	SKH51相当 61～64HRC	HATTC
	粉末ハイス鋼 64～67HRC	PATTC

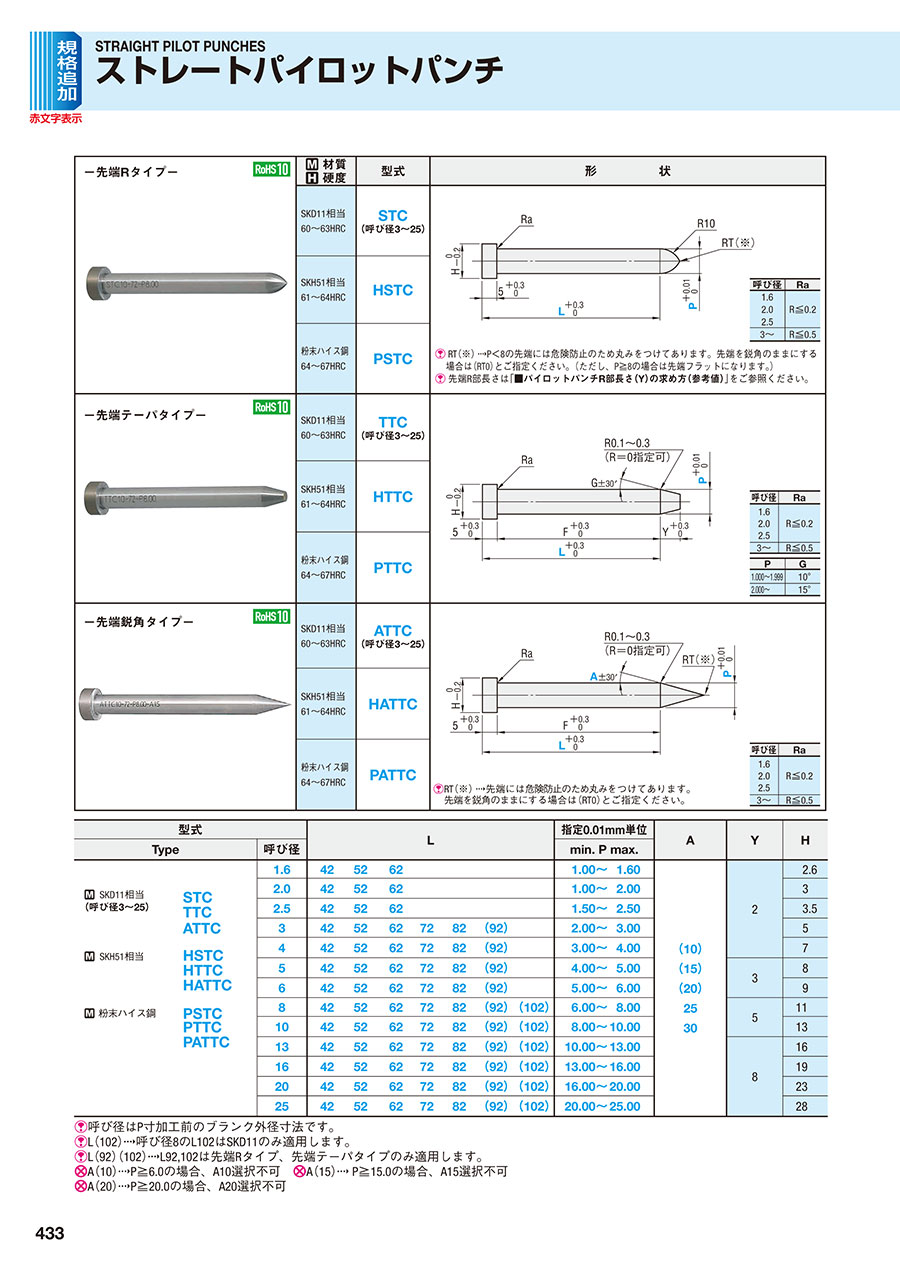

規格表

型式			L							指定0.01mm単位	A	Y	H
Type		呼び径	L							min. P max.	A	Y	H
SKD11相当（呼び径3～25）	STC TTC ATTC	1.6	42	52	62					1.00～1.60	（10）（15）（20） 25 30	2	2.6
		2.0	42	52	62					1.00～2.00			3
		2.5	42	52	62					1.50～2.50			3.5
		3	42	52	62	72	82	（92）		2.00～3.00			5
SKH51相当	HSTC HTTC HATTC	4	42	52	62	72	82	（92）		3.00～4.00			7
		5	42	52	62	72	82	（92）		4.00～5.00		3	8
		6	42	52	62	72	82	（92）		5.00～6.00		3	9
		8	42	52	62	72	82	（92）	（102）	6.00～8.00		5	11
粉末ハイス鋼	PSTC PTTC PATTC	10	42	52	62	72	82	（92）	（102）	8.00～10.00		5	13
		13	42	52	62	72	82	（92）	（102）	10.00～13.00		8	16
		16	42	52	62	72	82	（92）	（102）	13.00～16.00			19
		20	42	52	62	72	82	（92）	（102）	16.00～20.00			23
		25	42	52	62	72	82	（92）	（102）	20.00～25.00			28

呼び径はP寸加工前のブランク外径寸法です。
L（102）呼び径8のL102はSKD11のみ適用します。
L（92）（102）L92,102は先端Rタイプ、先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可 A（15） P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

...

型番

ATTC3-[42-82/10]-P[2-3/0.01]-A[10-30/5]

ATTC3-LC[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

ATTC3-LCT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

ATTC3-LMT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

ATTC4-[42-82/10]-P[3-4/0.01]-A[10-30/5]

ATTC4-LC[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

ATTC4-LCT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

ATTC4-LMT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

ATTC5-[42-82/10]-P[4-5/0.01]-A[10-30/5]

ATTC5-LC[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

ATTC5-LCT[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

ATTC5-LMT[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

ATTC6-[42-82/10]-P[5-6/0.01]-A[10-30/5]

ATTC6-LC[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

ATTC6-LCT[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

ATTC6-LMT[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

ATTC8-[42-82/10]-P[6-8/0.01]-A[15-30/5]

ATTC8-LC[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

ATTC8-LCT[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

ATTC8-LMT[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

ATTC10-[42-82/10]-P[8-10/0.01]-A[15-30/5]

ATTC10-LC[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

ATTC10-LCT[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

ATTC10-LMT[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

ATTC13-[42-82/10]-P[10-13/0.01]-A[15-30/5]

ATTC13-LC[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

ATTC13-LCT[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

ATTC13-LMT[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

ATTC16-[42-82/10]-P[13-16/0.01]-A[15-30/5]

ATTC16-LC[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

ATTC16-LCT[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

ATTC16-LMT[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

ATTC20-[42-82/10]-P[16-20/0.01]-A[20-30/5]

ATTC20-LC[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

ATTC20-LCT[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

ATTC20-LMT[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

ATTC25-[42-82/10]-P[20-25/0.01]-A[25-30/5]

ATTC25-LC[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

ATTC25-LCT[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

ATTC25-LMT[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

HATTC1.6-[42-62/10]-P[1-1.6/0.01]-A[10-30/5]

HATTC1.6-LC[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

HATTC1.6-LCT[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

HATTC1.6-LMT[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

HATTC2.0-[42-62/10]-P[1-2/0.01]-A[10-30/5]

HATTC2.0-LC[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

HATTC2.0-LCT[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

HATTC2.0-LMT[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

HATTC2.5-[42-62/10]-P[1.5-2.5/0.01]-A[10-30/5]

HATTC2.5-LC[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

HATTC2.5-LCT[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

HATTC2.5-LMT[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

HATTC3-[42-82/10]-P[2-3/0.01]-A[10-30/5]

HATTC3-LC[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

HATTC3-LCT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

HATTC3-LMT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

HATTC4-[42-82/10]-P[3-4/0.01]-A[10-30/5]

HATTC4-LC[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

HATTC4-LCT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

HATTC4-LMT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

刃先形状

材質

No.(呼び径)

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKD11相当	3	42 ～ 82	10 ～ 30	-	-	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	3	-	10 ～ 30	25 ～ 81.9	-	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	3	-	10 ～ 30	-	25 ～ 81.9	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	3	-	10 ～ 30	-	-	25 ～ 81.9	2 ～ 3	10	1個
先端鋭角	SKD11相当	4	42 ～ 82	10 ～ 30	-	-	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	4	-	10 ～ 30	25 ～ 81.9	-	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	4	-	10 ～ 30	-	25 ～ 81.9	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	4	-	10 ～ 30	-	-	25 ～ 81.9	3 ～ 4	10	1個
先端鋭角	SKD11相当	5	42 ～ 82	10 ～ 30	-	-	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	5	-	10 ～ 30	25 ～ 81.9	-	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	5	-	10 ～ 30	-	25 ～ 81.9	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	5	-	10 ～ 30	-	-	25 ～ 81.9	4 ～ 5	10	1個
先端鋭角	SKD11相当	6	42 ～ 82	10 ～ 30	-	-	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	6	-	10 ～ 30	25 ～ 81.9	-	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	6	-	10 ～ 30	-	25 ～ 81.9	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	6	-	10 ～ 30	-	-	25 ～ 81.9	5 ～ 6	10	1個
先端鋭角	SKD11相当	8	42 ～ 82	15 ～ 30	-	-	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	8	-	15 ～ 30	25 ～ 81.9	-	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	8	-	15 ～ 30	-	25 ～ 81.9	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	8	-	15 ～ 30	-	-	25 ～ 81.9	6 ～ 8	10	1個
先端鋭角	SKD11相当	10	42 ～ 82	15 ～ 30	-	-	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	10	-	15 ～ 30	25 ～ 81.9	-	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	10	-	15 ～ 30	-	25 ～ 81.9	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	10	-	15 ～ 30	-	-	25 ～ 81.9	8 ～ 10	10	1個
先端鋭角	SKD11相当	13	42 ～ 82	15 ～ 30	-	-	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	13	-	15 ～ 30	25 ～ 81.9	-	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	13	-	15 ～ 30	-	25 ～ 81.9	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	13	-	15 ～ 30	-	-	25 ～ 81.9	10 ～ 13	10	1個
先端鋭角	SKD11相当	16	42 ～ 82	15 ～ 30	-	-	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	16	-	15 ～ 30	25 ～ 81.9	-	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	16	-	15 ～ 30	-	25 ～ 81.9	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	16	-	15 ～ 30	-	-	25 ～ 81.9	13 ～ 16	10	1個
先端鋭角	SKD11相当	20	42 ～ 82	20 ～ 30	-	-	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	20	-	20 ～ 30	25 ～ 81.9	-	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	20	-	20 ～ 30	-	25 ～ 81.9	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	20	-	20 ～ 30	-	-	25 ～ 81.9	16 ～ 20	10	1個
先端鋭角	SKD11相当	25	42 ～ 82	25 ～ 30	-	-	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	25	-	25 ～ 30	25 ～ 81.9	-	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	25	-	25 ～ 30	-	25 ～ 81.9	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	25	-	25 ～ 30	-	-	25 ～ 81.9	20 ～ 25	10	1個
先端鋭角	SKH51相当	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	2	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 2	10	1個
先端鋭角	SKH51相当	2.5	42 ～ 62	10 ～ 30	-	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	25 ～ 61.9	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	25 ～ 61.9	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	-	25 ～ 61.9	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	3	42 ～ 82	10 ～ 30	-	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	25 ～ 81.9	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	25 ～ 81.9	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	-	25 ～ 81.9	2 ～ 3	10	1個
先端鋭角	SKH51相当	4	42 ～ 82	10 ～ 30	-	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	25 ～ 81.9	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	25 ～ 81.9	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	-	25 ～ 81.9	3 ～ 4	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

パンチ保持部と先端の位置決め部が同一径のパイロットパンチです。3種類の先端形状が選択できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートパイロットパンチのレビュー

4.6平均満足度：4.612件のレビュー

星5
75%
星4
17%
星3
8%
星2
0%
星1
0%

金型のパイロット穴をあけるのに使用

満足度：5.02021/12/08

金型のパイロット穴をあけるのに使用しています。最近は、ミスミの型番指定で注文を受けることが増えてきたため、本品もミスミの...もっと読む

1人が参考にしています。

部品加工の部品

満足度：3.02021/05/24

形状が部品加工する部品に似ていて追加工で出来たのでコスト、部品加工納期面でも大変助かりました。

1人が参考にしています。

金型部品

満足度：5.02023/05/30

金型にて製品位置決め用に使用しました。種類も豊富で利用しやすいです。

0人が参考にしています。

ポンチ治具へ

満足度：5.02022/12/15

ポンチを打つのに使用しています。ハンマーで打つという、通常とは違った使用法なので何度か使うと壊れてしまいますが、よ...もっと読む

0人が参考にしています。

金型部品で

満足度：5.02022/04/30

順送型の穴決めや位置決めなどで使用してます。他に部品加工する際、寸法が近い物を選び、社内で追加工するなどしてます。

0人が参考にしています。
