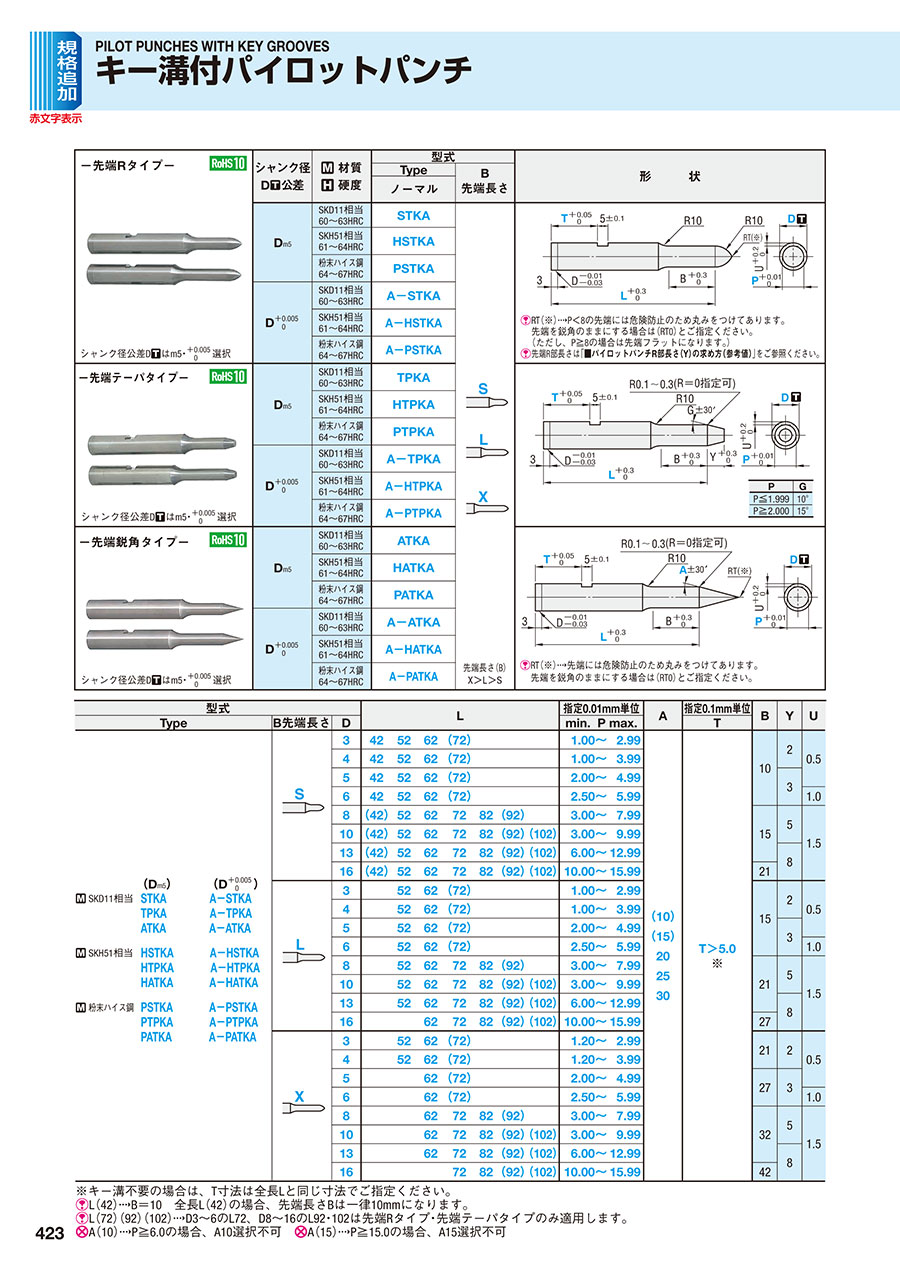

キー溝付パイロットパンチ
未確定：候補が2,463型番あります。
商品情報
外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | 型式 | 形 状 | |||
|---|---|---|---|---|---|---|
| Type | B 先端長さ | |||||
| ノーマル | ||||||
| ー先端Rタイプー | Dm5 | SKD11相当 60～63HRC | STKA |
|
| |
| SKH51相当 61～64HRC | HSTKA | ||||
| 粉末ハイス鋼 64～67HRC | PSTKA | |||||
| D +0.005/0 | SKD11相当 60～63HRC | A-STKA | ||||
| SKH51相当 61～64HRC | A-HSTKA | |||||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PSTKA | RT（※）P＜8の先端には危険防止のため丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。 （ただし、P≧8の場合は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 | |||
| ー先端テーパタイプー | Dm5 | SKD11相当 60～63HRC | TPKA |
| ||
| SKH51相当 61～64HRC | HTPKA | ||||
| 粉末ハイス鋼 64～67HRC | PTPKA | |||||
| D +0.005/0 | SKD11相当 60～63HRC | A-TPKA | ||||
| SKH51相当 61～64HRC | A-HTPKA | |||||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PTPKA | ||||
| ー先端鋭角タイプー | Dm5 | SKD11相当 60～63HRC | ATKA |
| ||
| SKH51相当 61～64HRC | HATKA | ||||
| 粉末ハイス鋼 64～67HRC | PATKA | |||||
| D +0.005/0 | SKD11相当 60～63HRC | A-ATKA | ||||
| SKH51相当 61～64HRC | A-HATKA | |||||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PATKA | 先端長さ（B） X＞L＞S | RT（※）先端には危険防止のため丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。 | ||
規格表
| 型式 | L | 指定0.01mm単位 | A | 指定0.1mm単位 | B | Y | U | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B 先端長さ | D | min. P max. | T | |||||||||||
| （Dm5） SKD11相当 STKA TPKA ATKA SKH51相当 HSTKA HTPKA HATKA SKH51相当 PSTKA PTPKA PATKA |
| 3 | 42 | 52 | 62 | （72） | 1.00～2.99 | （10） （15） 20 25 30 | T＞5.0 ※ | 10 | 2 | 0.5 | |||
| 4 | 42 | 52 | 62 | （72） | 1.00～3.99 | ||||||||||
| 5 | 42 | 52 | 62 | （72） | 2.00～4.99 | 3 | |||||||||
| 6 | 42 | 52 | 62 | （72） | 2.50～5.99 | 1.0 | |||||||||
| 8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 15 | 5 | 1.5 | |||||
| 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | |||||||
| 13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | ||||||
| 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 21 | ||||||
| 3 | 52 | 62 | （72） | 1.00～2.99 | 15 | 2 | 0.5 | |||||||
| 4 | 52 | 62 | （72） | 1.00～3.99 | |||||||||||
| 5 | 52 | 62 | （72） | 2.00～4.99 | 3 | ||||||||||
| 6 | 52 | 62 | （72） | 2.50～5.99 | 1.0 | ||||||||||
| （D +0.005/0） SKD11相当 A-STKA A-TPKA A-ATKA SKH51相当 A-HSTKA A-HTPKA A-HATKA 粉末ハイス鋼 A-PSTKA A-PTPKA A-PATKA | 8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 21 | 5 | 1.5 | |||||
| 10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | ||||||||
| 13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | |||||||
| 16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 27 | ||||||||
| 3 | 52 | 62 | （72） | 1.20～2.99 | 21 | 2 | 0.5 | |||||||
| 4 | 52 | 62 | （72） | 1.20～3.99 | |||||||||||
| 5 | 62 | （72） | 2.00～4.99 | 27 | 3 | ||||||||||
| 6 | 62 | （72） | 2.50～5.99 | 1 | |||||||||||
| 8 | 62 | 72 | 82 | （92） | 3.00～7.99 | 32 | 5 | 1.5 | |||||||
| 10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | |||||||||
| 13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | ||||||||
| 16 | 72 | 82 | （92） | （102） | 10.00～15.99 | 42 | |||||||||
※キー溝不要の場合は、T寸法は全長Lと同じ寸法でご指定ください。
L（42）B＝10 全長L（42）の場合、先端長さBは一律10mmになります。
L（72）（92）（102）D3～6のL72、D8～16のL92・102は先端Rタイプ・先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可 A（15）P≧15.0の場合、A15選択不可
