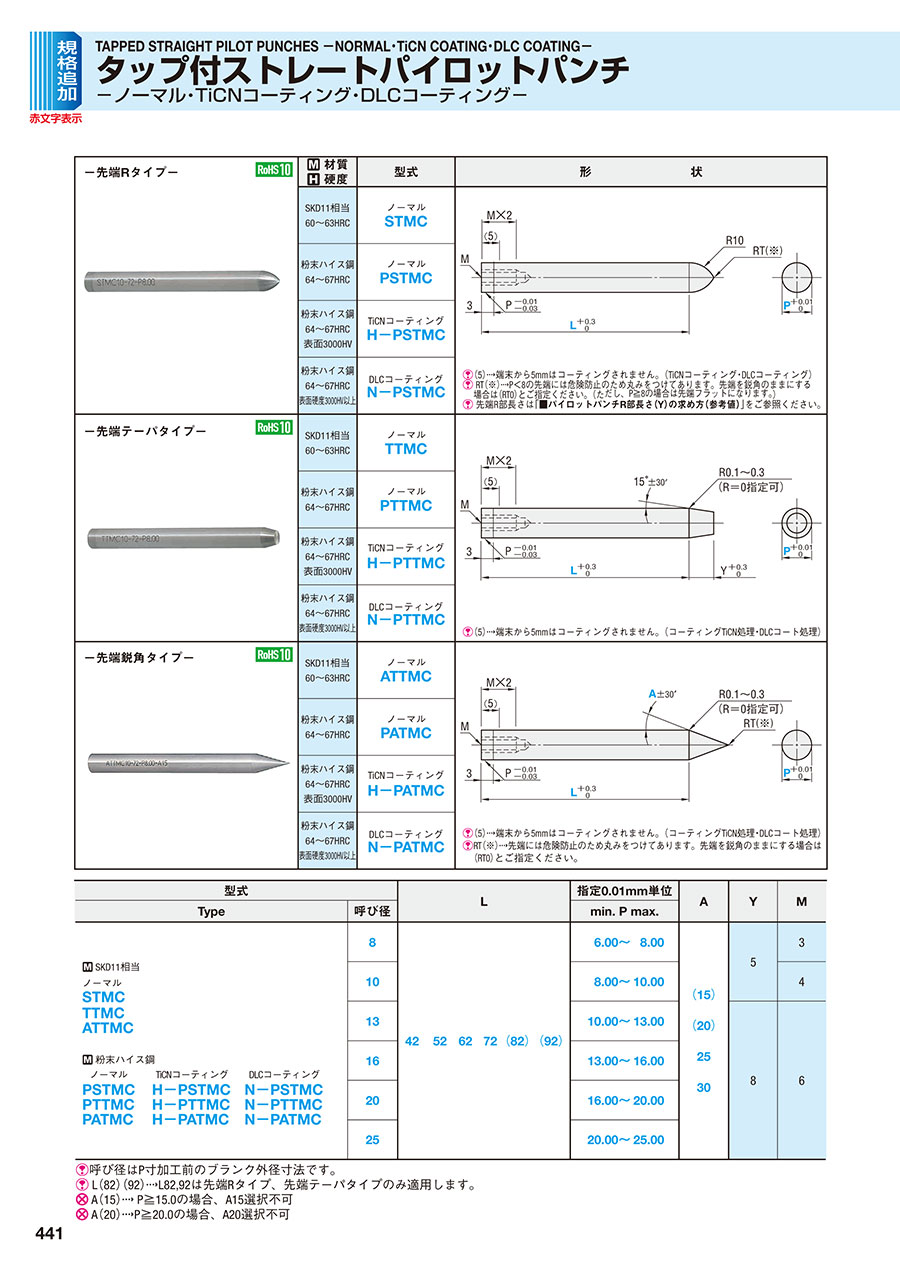

	材質硬度	型式	形状
-先端Rタイプ-	SKD11相当 60～63HRC	ノーマル STMC
	粉末ハイス鋼 64～67HRC	ノーマル PSTMC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PSTMC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PSTMC
	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	DLCコーティング N-PSTMC	（5）端末から5mmはコーティングされません。（TiCNコーティング・DLCコーティング） RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
-先端テーパタイプ-	SKD11相当 60～63HRC	ノーマル TTMC
	粉末ハイス鋼 64～67HRC	ノーマル PTTMC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PTTMC
	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	DLCコーティング N-PTTMC	（5）C端末から5mmはコーティングされません。（コーティングTiCN処理・DLCコート処理）
-先端鋭角タイプ-	SKD11相当 60～63HRC	ノーマル ATTMC
	粉末ハイス鋼 64～67HRC	ノーマル PATMC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PATMC
	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	DLCコーティング N-PATMC	（5）端末から5mmはコーティングされません。（コーティングTiCN処理・DLCコート処理） RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。

規格表

型式				L						指定0.01mm単位	A	Y	M
Type			呼び径	L						min. P max.	A	Y	M
			8	42	52	62	72	（82）	（92）	6.00～8.00	（15）（20） 25 30	5	3
SKD11相当			10							8.00～10.00		5	4
ノーマル STMC TTMC ATTMC			13							10.00～13.00		8	6
粉末ハイス鋼			16							13.00～16.00
ノーマル PSTMC PTTMC PATTMC	TiCNコーティング H-PSTMC H-PTTMC H-PATMC	DLCコーティング N-PSTMC N-PTTMC N-PATMC	20							16.00～20.00
			25							20.00～25.00

呼び径はP寸加工前のブランク外径寸法です。
L（82）（92）L82,92は先端Rタイプ、先端テーパタイプのみ適用します。
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

· DLCコーティング
型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

型番

ATTMC8-[42-72/10]-P[6-8/0.01]-A[15-30/5]

ATTMC8-LC[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]

ATTMC10-[42-72/10]-P[8-10/0.01]-A[15-30/5]

ATTMC10-LC[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]

ATTMC13-[42-72/10]-P[10-13/0.01]-A[15-30/5]

ATTMC13-LC[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]

ATTMC16-[42-72/10]-P[13-16/0.01]-A[15-30/5]

ATTMC16-LC[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]

ATTMC20-[42-72/10]-P[16-20/0.01]-A[20-30/5]

ATTMC20-LC[25-71.9/0.1]-P[16-20/0.01]-A[20-30/5]

ATTMC25-[42-72/10]-P[20-25/0.01]-A[25-30/5]

ATTMC25-LC[25-71.9/0.1]-P[20-25/0.01]-A[25-30/5]

H-PATMC8-[42-72/10]-P[6-8/0.01]-A[15-30/5]

H-PATMC8-LC[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]

H-PATMC10-[42-72/10]-P[8-10/0.01]-A[15-30/5]

H-PATMC10-LC[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]

H-PATMC13-[42-72/10]-P[10-13/0.01]-A[15-30/5]

H-PATMC13-LC[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]

H-PATMC16-[42-72/10]-P[13-16/0.01]-A[15-30/5]

H-PATMC16-LC[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]

H-PATMC20-[42-72/10]-P[16-20/0.01]-A[20-30/5]

H-PATMC20-LC[25-71.9/0.1]-P[16-20/0.01]-A[20-30/5]

H-PATMC25-[42-72/10]-P[20-25/0.01]-A[25-30/5]

H-PATMC25-LC[25-71.9/0.1]-P[20-25/0.01]-A[25-30/5]

H-PSTMC8-[42-92/10]-P[6-8/0.01]

H-PSTMC8-LC[25-91.9/0.1]-P[6-8/0.01]

H-PSTMC10-[42-92/10]-P[8-10/0.01]

H-PSTMC10-LC[25-91.9/0.1]-P[8-10/0.01]

H-PSTMC13-[42-92/10]-P[10-13/0.01]

H-PSTMC13-LC[25-91.9/0.1]-P[10-13/0.01]

H-PSTMC16-[42-92/10]-P[13-16/0.01]

H-PSTMC16-LC[25-91.9/0.1]-P[13-16/0.01]

H-PSTMC20-[42-92/10]-P[16-20/0.01]

H-PSTMC20-LC[25-91.9/0.1]-P[16-20/0.01]

H-PSTMC25-[42-92/10]-P[20-25/0.01]

H-PSTMC25-LC[25-91.9/0.1]-P[20-25/0.01]

H-PTTMC8-[42-92/10]-P[6-8/0.01]

H-PTTMC8-LC[25-91.9/0.1]-P[6-8/0.01]

H-PTTMC10-[42-92/10]-P[8-10/0.01]

H-PTTMC10-LC[25-91.9/0.1]-P[8-10/0.01]

H-PTTMC13-[42-92/10]-P[10-13/0.01]

H-PTTMC13-LC[25-91.9/0.1]-P[10-13/0.01]

H-PTTMC16-[42-92/10]-P[13-16/0.01]

H-PTTMC16-LC[25-91.9/0.1]-P[13-16/0.01]

H-PTTMC20-[42-92/10]-P[16-20/0.01]

H-PTTMC20-LC[25-91.9/0.1]-P[16-20/0.01]

H-PTTMC25-[42-92/10]-P[20-25/0.01]

H-PTTMC25-LC[25-91.9/0.1]-P[20-25/0.01]

N-PATMC8-[42-72/10]-P[6-8/0.01]-A[15-30/5]

N-PATMC8-LC[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]

N-PATMC10-[42-72/10]-P[8-10/0.01]-A[15-30/5]

N-PATMC10-LC[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]

N-PATMC13-[42-72/10]-P[10-13/0.01]-A[15-30/5]

N-PATMC13-LC[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]

N-PATMC16-[42-72/10]-P[13-16/0.01]-A[15-30/5]

N-PATMC16-LC[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]

N-PATMC20-[42-72/10]-P[16-20/0.01]-A[20-30/5]

N-PATMC20-LC[25-71.9/0.1]-P[16-20/0.01]-A[20-30/5]

N-PATMC25-[42-72/10]-P[20-25/0.01]-A[25-30/5]

N-PATMC25-LC[25-71.9/0.1]-P[20-25/0.01]-A[25-30/5]

刃先形状

材質

表面処理

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKD11相当	なし	8	42 ～ 72	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	なし	8	-	15 ～ 30	25 ～ 71.9	6 ～ 8	10	1個
先端鋭角	SKD11相当	なし	10	42 ～ 72	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	なし	10	-	15 ～ 30	25 ～ 71.9	8 ～ 10	10	1個
先端鋭角	SKD11相当	なし	13	42 ～ 72	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	13	-	15 ～ 30	25 ～ 71.9	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	16	42 ～ 72	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	なし	16	-	15 ～ 30	25 ～ 71.9	13 ～ 16	10	1個
先端鋭角	SKD11相当	なし	20	42 ～ 72	20 ～ 30	-	16 ～ 20	10	1個
先端鋭角	SKD11相当	なし	20	-	20 ～ 30	25 ～ 71.9	16 ～ 20	10	1個
先端鋭角	SKD11相当	なし	25	42 ～ 72	25 ～ 30	-	20 ～ 25	10	1個
先端鋭角	SKD11相当	なし	25	-	25 ～ 30	25 ～ 71.9	20 ～ 25	10	1個
先端鋭角	粉末ハイス鋼	TiCN	8	42 ～ 72	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	粉末ハイス鋼	TiCN	8	-	15 ～ 30	25 ～ 71.9	6 ～ 8	10	1個
先端鋭角	粉末ハイス鋼	TiCN	10	42 ～ 72	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	粉末ハイス鋼	TiCN	10	-	15 ～ 30	25 ～ 71.9	8 ～ 10	10	1個
先端鋭角	粉末ハイス鋼	TiCN	13	42 ～ 72	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	粉末ハイス鋼	TiCN	13	-	15 ～ 30	25 ～ 71.9	10 ～ 13	10	1個
先端鋭角	粉末ハイス鋼	TiCN	16	42 ～ 72	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	粉末ハイス鋼	TiCN	16	-	15 ～ 30	25 ～ 71.9	13 ～ 16	10	1個
先端鋭角	粉末ハイス鋼	TiCN	20	42 ～ 72	20 ～ 30	-	16 ～ 20	10	1個
先端鋭角	粉末ハイス鋼	TiCN	20	-	20 ～ 30	25 ～ 71.9	16 ～ 20	10	1個
先端鋭角	粉末ハイス鋼	TiCN	25	42 ～ 72	25 ～ 30	-	20 ～ 25	10	1個
先端鋭角	粉末ハイス鋼	TiCN	25	-	25 ～ 30	25 ～ 71.9	20 ～ 25	10	1個
先端R	粉末ハイス鋼	TiCN	8	42 ～ 92	-	-	6 ～ 8	10	1個
先端R	粉末ハイス鋼	TiCN	8	-	-	25 ～ 91.9	6 ～ 8	10	1個
先端R	粉末ハイス鋼	TiCN	10	42 ～ 92	-	-	8 ～ 10	10	1個
先端R	粉末ハイス鋼	TiCN	10	-	-	25 ～ 91.9	8 ～ 10	10	1個
先端R	粉末ハイス鋼	TiCN	13	42 ～ 92	-	-	10 ～ 13	10	1個
先端R	粉末ハイス鋼	TiCN	13	-	-	25 ～ 91.9	10 ～ 13	10	1個
先端R	粉末ハイス鋼	TiCN	16	42 ～ 92	-	-	13 ～ 16	10	1個
先端R	粉末ハイス鋼	TiCN	16	-	-	25 ～ 91.9	13 ～ 16	10	1個
先端R	粉末ハイス鋼	TiCN	20	42 ～ 92	-	-	16 ～ 20	10	1個
先端R	粉末ハイス鋼	TiCN	20	-	-	25 ～ 91.9	16 ～ 20	10	1個
先端R	粉末ハイス鋼	TiCN	25	42 ～ 92	-	-	20 ～ 25	10	1個
先端R	粉末ハイス鋼	TiCN	25	-	-	25 ～ 91.9	20 ～ 25	10	1個
先端テーパ	粉末ハイス鋼	TiCN	8	42 ～ 92	-	-	6 ～ 8	10	1個
先端テーパ	粉末ハイス鋼	TiCN	8	-	-	25 ～ 91.9	6 ～ 8	10	1個
先端テーパ	粉末ハイス鋼	TiCN	10	42 ～ 92	-	-	8 ～ 10	10	1個
先端テーパ	粉末ハイス鋼	TiCN	10	-	-	25 ～ 91.9	8 ～ 10	10	1個
先端テーパ	粉末ハイス鋼	TiCN	13	42 ～ 92	-	-	10 ～ 13	10	1個
先端テーパ	粉末ハイス鋼	TiCN	13	-	-	25 ～ 91.9	10 ～ 13	10	1個
先端テーパ	粉末ハイス鋼	TiCN	16	42 ～ 92	-	-	13 ～ 16	10	1個
先端テーパ	粉末ハイス鋼	TiCN	16	-	-	25 ～ 91.9	13 ～ 16	10	1個
先端テーパ	粉末ハイス鋼	TiCN	20	42 ～ 92	-	-	16 ～ 20	10	1個
先端テーパ	粉末ハイス鋼	TiCN	20	-	-	25 ～ 91.9	16 ～ 20	10	1個
先端テーパ	粉末ハイス鋼	TiCN	25	42 ～ 92	-	-	20 ～ 25	10	1個
先端テーパ	粉末ハイス鋼	TiCN	25	-	-	25 ～ 91.9	20 ～ 25	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	8	42 ～ 72	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	8	-	15 ～ 30	25 ～ 71.9	6 ～ 8	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	10	42 ～ 72	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	10	-	15 ～ 30	25 ～ 71.9	8 ～ 10	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	13	42 ～ 72	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	13	-	15 ～ 30	25 ～ 71.9	10 ～ 13	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	16	42 ～ 72	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	16	-	15 ～ 30	25 ～ 71.9	13 ～ 16	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	20	42 ～ 72	20 ～ 30	-	16 ～ 20	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	20	-	20 ～ 30	25 ～ 71.9	16 ～ 20	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	25	42 ～ 72	25 ～ 30	-	20 ～ 25	10	1個
先端鋭角	粉末ハイス鋼	DLC下地なし	25	-	25 ～ 30	25 ～ 71.9	20 ～ 25	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

ボルトで固定するタイプのストレートパイロットパンチです。先端部にはTiCN系・DLC系の各種コーティングを施しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
