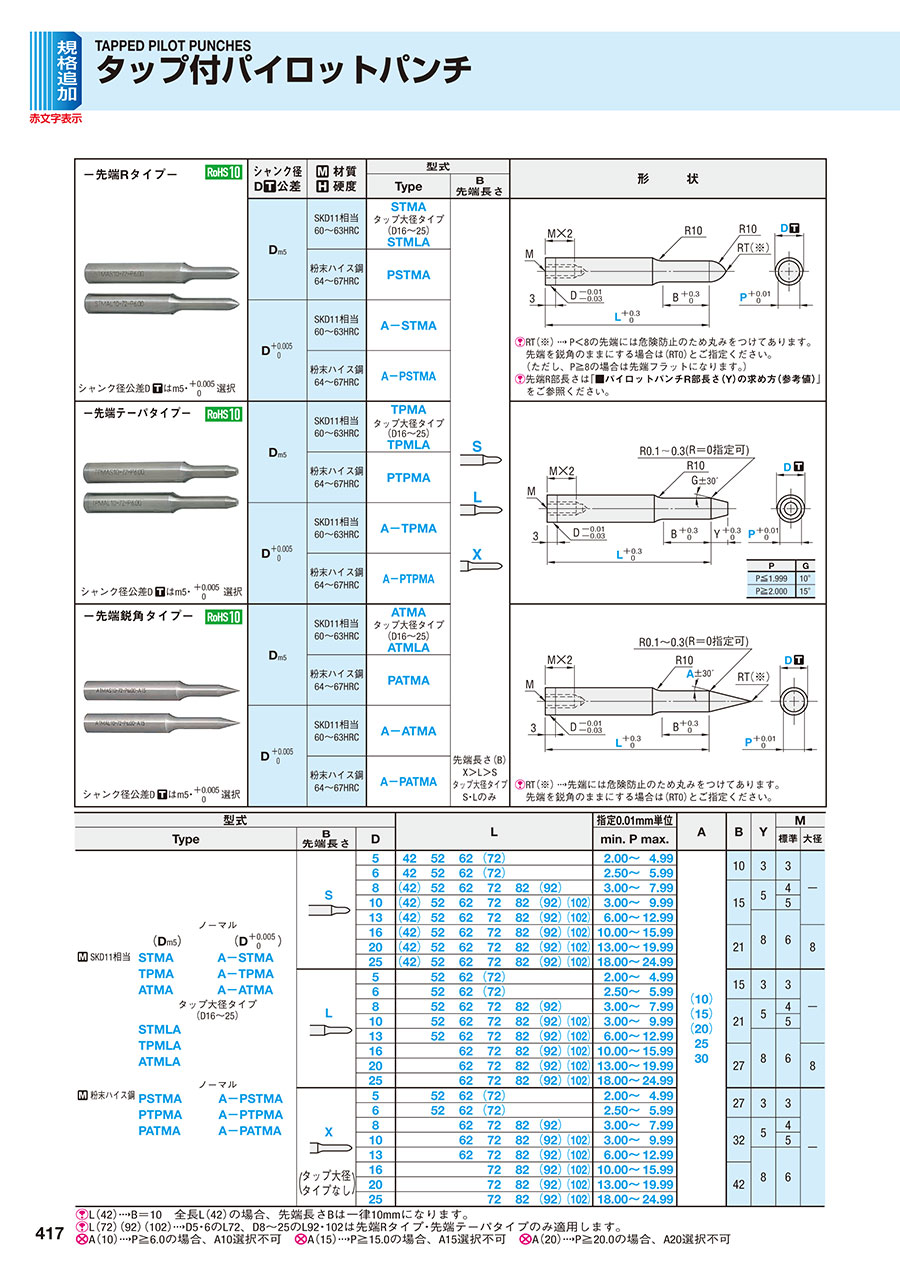

タップ付パイロットパンチ
未確定：候補が1,224型番あります。
商品情報
外形図・製品仕様
| シャンク径 D 公差 | 材質 硬度 | 型式 | 形 状 | ||
|---|---|---|---|---|---|
| Type | B 先端長さ | ||||
| -先端Rタイプ- | Dm5 | SKD11相当 60～63HRC | STMA タップ大径タイプ （D16～25） STMLA |
|
|
| 粉末ハイス鋼 64～67HRC | PSTMA | |||
| D +0.005/0 | SKD11相当 60～63HRC | A-STMA | |||
シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PSTMA | RT（※） P＜8の先端には危険防止のため丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。 （ただし、P≧8の場合は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」 をご参照ください。 | ||
| -先端テーパタイプ- | Dm5 | SKD11相当 60～63HRC | TPMA タップ大径タイプ （D16～25） TPMLA |
| |
| 粉末ハイス鋼 64～67HRC | PTPMA | |||
| D +0.005/0 | SKD11相当 60～63HRC | A-TPMA | |||
| シャンク径公差Dは m5・ +0.005/0 選択 | 粉末ハイス鋼 64～67HRC | A-PTPMA | |||
| -先端鋭角タイプ- | Dm5 | SKD11相当 60～63HRC | ATMA タップ大径タイプ （D16～25） ATMLA |
| |
| 粉末ハイス鋼 64～67HRC | PATMA | |||
| D +0.005/0 | SKD11相当 60～63HRC | A-ATMA | |||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PATMA | 先端長さ（B） X＞L＞S タップ大径タイプ S・Lのみ | RT（※） 先端には危険防止のため丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。 | |
規格表
| 型式 | L | 指定 0.01mm 単位 | A | B | Y | M | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B 先端長さ | D | min. P max. | 標準 | 大径 | ||||||||||||
| 5 | 42 | 52 | 62 | （72） | 2.00～4.99 | （10） （15） （20） 25 30 | 10 | 3 | 3 | - | ||||||
| 6 | 42 | 52 | 62 | （72） | 2.50～5.99 | ||||||||||||
| 8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 15 | 5 | 4 | |||||||
| 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 5 | ||||||||
| 13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | 6 | |||||||
| 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 21 | 8 | |||||||
| 20 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | |||||||||
| ノーマル | 25 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | ||||||||
| （Dm5） | （D +0.005/0 ） |
| 5 | 52 | 62 | （72） | 2.00～4.99 | 15 | 3 | 3 | - | ||||||
| SKD11相当 | STMA TPMA ATMA | A-STMA A-TPMA A-ATMA | 6 | 52 | 62 | （72） | 2.50～5.99 | ||||||||||
| 8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 21 | 5 | 4 | ||||||||
| 10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 5 | |||||||||
| タップ大径タイプ （D16～25) | 13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | 6 | |||||||
| STMLA TPMLA ATMLA | 16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 27 | 8 | ||||||||
| 20 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | |||||||||||
| 25 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | |||||||||||
| ノーマル |
| 5 | 52 | 62 | （72） | 2.00～4.99 | 27 | 3 | 3 | - | |||||||
| 粉末ハイス鋼 | PSTMA PTPMA PATMA | A-PSTMA A-PTPMA A-PATMA | 6 | 52 | 62 | （72） | 2.50～5.99 | ||||||||||
| 8 | 62 | 72 | 82 | （92） | 3.00～7.99 | 32 | 5 | 4 | |||||||||
| 10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 5 | ||||||||||
| 13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | 6 | |||||||||
| 16 | 72 | 82 | （92） | （102） | 10.00～15.99 | 42 | |||||||||||
| 20 | 72 | 82 | （92） | （102） | 13.00～19.99 | ||||||||||||
| タップ大径 タイプなし | 25 | 72 | 82 | （92） | （102） | 18.00～24.99 | |||||||||||
L（42）B＝10 全長L（42）の場合、先端長さBは一律10mmになります。
L（72）（92）（102）D5・6のL72、D8～25のL92・102は先端Rタイプ・先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可 A（15）P≧15.0の場合、A15選択不可 A（20）P≧20.0の場合、A20選択不可
