パイロットパンチ
未確定：候補が4,926型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

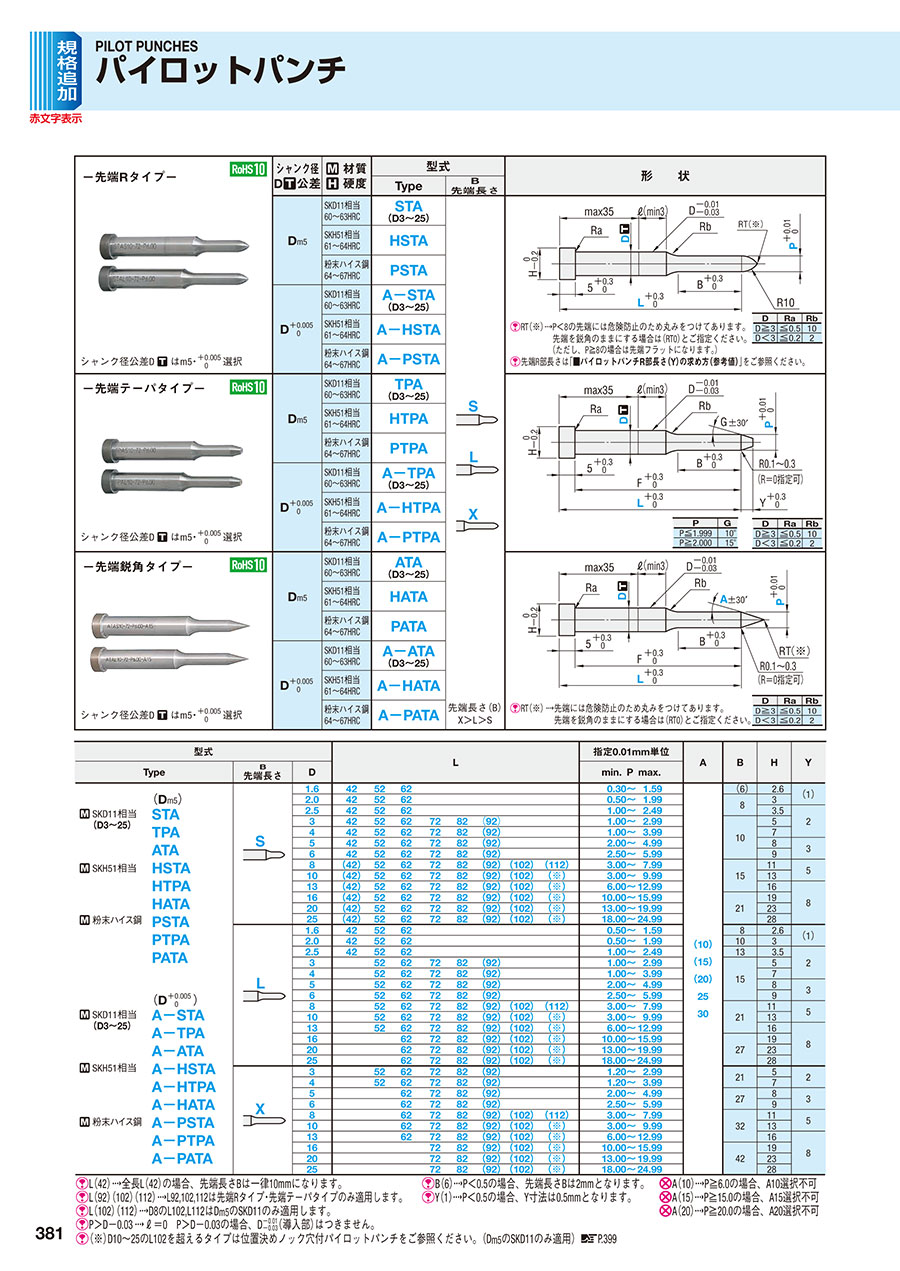

外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | 型式 | 形 状 | ||
|---|---|---|---|---|---|
| Type | B 先端長さ | ||||
| ー先端Rタイプー | Dm5 | SKD11相当 60～63HRC | STA （D3～25） |
|
|
| SKH51相当 61～64HRC | HSTA | |||
| 粉末ハイス鋼 64～67HRC | PSTA | ||||
| D +0.005/0 | SKD11相当 60～63HRC | A-STA （D3～25） | |||
| SKH51相当 61～64HRC | A-HSTA | ||||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PSTA | RT（※） P＜8の先端には危険防止のため丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。 （ただし、P≧8の場合は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 | ||
| ー先端テーパタイプー | Dm5 | SKD11相当 60～63HRC | TPA （D3～25） |
| |
| SKH51相当 61～64HRC | HTPA | |||
| 粉末ハイス鋼 64～67HRC | PTPA | ||||
| D +0.005/0 | SKD11相当 60～63HRC | A-TPA （D3～25） | |||
| SKH51相当 61～64HRC | A-HTPA | ||||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PTPA | |||
| ー先端鋭角タイプー | Dm5 | SKD11相当 60～63HRC | ATA （D3～25） |
| |
| SKH51相当 61～64HRC | HATA | |||
| 粉末ハイス鋼 64～67HRC | PATA | ||||
| D +0.005/0 | SKD11相当 60～63HRC | A-ATA （D3～25） | |||
| SKH51相当 61～64HRC | A-HATA | ||||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC | A-PATA | 先端長さ（B） X＞L＞S | RT（※） 先端には危険防止のため丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。 | |
規格表
| 型式 | L | 指定0.01mm 単位 | A | B | H | Y | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B 先端長さ | D | min. P max. | ||||||||||||
| （Dm5） SKD11相当 （D3～25） STA TPA ATA SKH51相当 HSTA HTPA HATA 粉末ハイス鋼 PSTA PTPA PATA |
| 1.6 | 42 | 52 | 62 | 0.30～1.59 | （10） （15） （20） 25 30 | （6） | 2.6 | （1） | |||||
| 2.0 | 42 | 52 | 62 | 0.50～1.99 | 8 | 3 | |||||||||
| 2.5 | 42 | 52 | 62 | 1.00～2.49 | 3.5 | 2 | |||||||||
| 3 | 42 | 52 | 62 | 72 | 82 | （92） | 1.00～2.99 | 10 | 5 | ||||||
| 4 | 42 | 52 | 62 | 72 | 82 | （92） | 1.00～3.99 | 7 | |||||||
| 5 | 42 | 52 | 62 | 72 | 82 | （92） | 2.00～4.99 | 8 | 3 | ||||||
| 6 | 42 | 52 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | |||||||
| 8 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | （112） | 3.00～7.99 | 15 | 11 | 5 | |||
| 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 3.00～9.99 | 13 | |||||
| 13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 6.00～12.99 | 16 | 8 | ||||
| 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 10.00～15.99 | 21 | 19 | ||||
| 20 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 13.00～19.99 | 23 | |||||
| 25 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 18.00～24.99 | 28 | |||||
| 1.6 | 42 | 52 | 62 | 0.50～1.59 | 8 | 2.6 | （1） | |||||||
| 2.0 | 42 | 52 | 62 | 0.50～1.99 | 10 | 3 | |||||||||
| 2.5 | 42 | 52 | 62 | 1.00～2.49 | 13 | 3.5 | 2 | ||||||||
| （D +0.005/0） SKD11相当 （D3～25） A-STA A-TPA A-ATA SKH51相当 A-HSTA A-HTPA A-HATA 粉末ハイス鋼 A-PSTA A-PTPA A-PATA | 3 | 52 | 62 | 72 | 82 | （92） | 1.00～2.99 | 15 | 5 | ||||||
| 4 | 52 | 62 | 72 | 82 | （92） | 1.00～3.99 | 7 | ||||||||
| 5 | 52 | 62 | 72 | 82 | （92） | 2.00～4.99 | 8 | 3 | |||||||
| 6 | 52 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | ||||||||
| 8 | 52 | 62 | 72 | 82 | （92） | （102） | （112） | 3.00～7.99 | 21 | 11 | 5 | ||||
| 10 | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 3.00～9.99 | 13 | ||||||
| 13 | 52 | 62 | 72 | 82 | （92） | （102） | （※） | 6.00～12.99 | 16 | 8 | |||||
| 16 | 62 | 72 | 82 | （92） | （102） | （※） | 10.00～15.99 | 27 | 19 | ||||||
| 20 | 62 | 72 | 82 | （92） | （102） | （※） | 13.00～19.99 | 23 | |||||||
| 25 | 62 | 72 | 82 | （92） | （102） | （※） | 18.00～24.99 | 28 | |||||||
| 3 | 52 | 62 | 72 | 82 | （92） | 1.20～2.99 | 21 | 5 | 2 | |||||
| 4 | 52 | 62 | 72 | 82 | （92） | 1.20～3.99 | 7 | ||||||||
| 5 | 62 | 72 | 82 | （92） | 2.00～4.99 | 27 | 8 | 3 | |||||||
| 6 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | |||||||||
| 8 | 62 | 72 | 82 | （92） | （102） | （112） | 3.00～7.99 | 32 | 11 | 5 | |||||
| 10 | 62 | 72 | 82 | （92） | （102） | （※） | 3.00～9.99 | 13 | |||||||
| 13 | 62 | 72 | 82 | （92） | （102） | （※） | 6.00～12.99 | 16 | 8 | ||||||
| 16 | 72 | 82 | （92） | （102） | （※） | 10.00～15.99 | 42 | 19 | |||||||
| 20 | 72 | 82 | （92） | （102） | （※） | 13.00～19.99 | 23 | ||||||||
| 25 | 72 | 82 | （92） | （102） | （※） | 18.00～24.99 | 28 | ||||||||
L（42）全長L（42）の場合、先端長さBは一律10mmになります。
L（92）（102）（112）L92,102,112は先端Rタイプ・先端テーパタイプのみ適用します。
L（102）（112）D8のL102,L112はDm5のSKD11のみ適用します。
P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
（※）D10～25のL102を超えるタイプは位置決めノック穴付パイロットパンチをご参照ください。（Dm5のSKD11のみ適用） P.399
B（6）P＜0.5の場合、先端長さBは2mmとなります。
Y（1）P＜0.5の場合、Y寸法は0.5mmとなります。
L（92）（102）（112）L92,102,112は先端Rタイプ・先端テーパタイプのみ適用します。
L（102）（112）D8のL102,L112はDm5のSKD11のみ適用します。
P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
（※）D10～25のL102を超えるタイプは位置決めノック穴付パイロットパンチをご参照ください。（Dm5のSKD11のみ適用） P.399
B（6）P＜0.5の場合、先端長さBは2mmとなります。
Y（1）P＜0.5の場合、Y寸法は0.5mmとなります。
A（10）P≧6.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可
