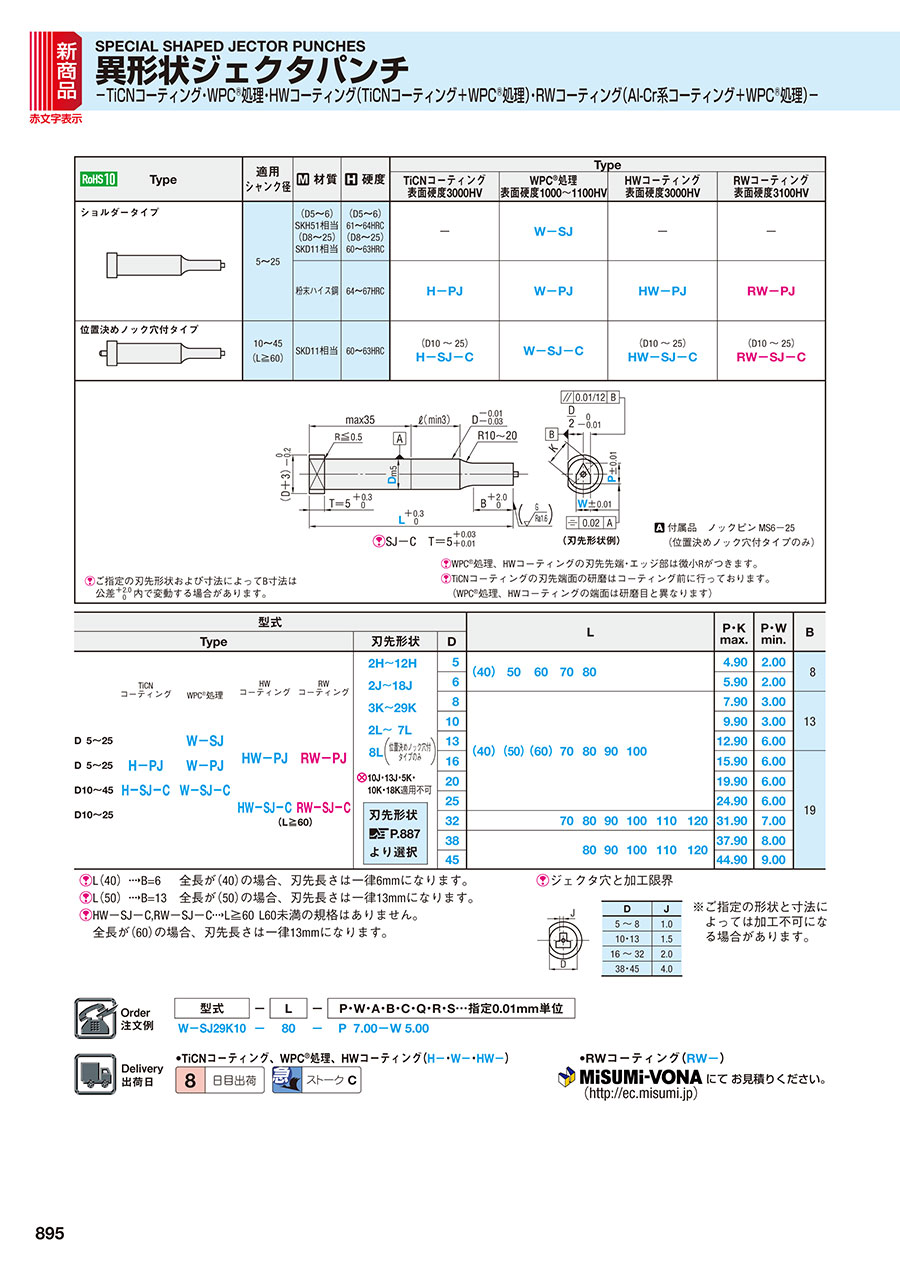

異形状ジェクタパンチ－TiCNコーティング・WPC®処理・HWコーティング・RWコーティング－

関連ページ

外形図・製品仕様

[ ! ]SJ－C T＝5 ＋0.03＋0.01（刃先形状例）

[ ! ]ご指定の刃先形状および寸法によってB寸法は公差+2.0/0内で変動する場合があります。
[ A ]付属品 ノックピン MS6-25（位置決めノック穴付タイプのみ）
[ ! ]WPC®処理、HWコーティングの刃先先端・エッジ部は微小Rがつきます。
[ ! ]TiCNコーティングの刃先端面の研磨はコーティング前に行っております。（WPC®処理、HWコーティングの端面は研磨目と異なります）

規格表

>> P.887
[ ! ]L（40）→B=6   全長が（40）の場合、刃先長さは一律6mmになります。
[ ! ]L（50）→B=13 全長が（50）の場合、刃先長さは一律13mmになります。
[ ! ]HW-SJ-C,RW-SJ-C→L≧60 L60未満の規格はありません。
 全長が（60）の場合、刃先長さは一律13mmになります。
[ ! ]ジェクタ穴と加工限界

D	J
5～8	1.0
10・13	1.5
16～32	2.0
38・45	4.0

※ご指定の形状と寸法によっては加工不可になる場合があります。

注文例

出荷日

追加工

型式	－	L(LC)	－	P・W・A・B・C・Q…	－	(BC・HC・TC…etc.)
W－SJ3K 25	－	LC75	－	P18.00－W16.00－A8.00	－	BC13　－KFC225

追加工		記号	詳細
刃先		BC	刃先長変更 2≦BC＜B 指定0.1mm単位 [ ! ]D≧32で形状が9J～13J・16J・K・Lの 場合刃先長さBは下表の様になります。 L Bmax D32 D38・45 50.0～59.9 60.0～69.9 70.0～79.9 80.0～  6 13 19 19 －  4 11 19
全長		LC	全長変更　LC＜L　指定0.1mm単位 [ ! ]刃先長さBは(L－LC)分短くなります。 [ ! ]D≧32で9J～13J・16J・K・Lの場合 刃先長さBは下表の様になります。 L Bmax D32 D38・45 50.0～59.9 60.0～69.9 70.0～79.9 80.0～  6 13 19 19 －  4 11 19
		LKC	全長公差 変  更	L ＋0.30 ⇒ ＋0.050

追加工		記号	詳細
ツバ部		HC	ツバ径変更 D≦HC＜D＋3 指定0.1mm単位
		TC	ツバ厚変更 3.5≦TC＜5 指定0.1mm単位 [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同じです。
		KC		廻り止め位置変更 指定1゜単位
		WKC		廻り止め平行加工(2面)
		KFC		廻り止め0゜と角度指定加工(2面) 指定1°単位 [ NG ]KC・WKC併用不可
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。>> こちら 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC 0.5になります。
		RC		リテーナ面に対してツバ部を －0.04～0に加工 [ ! ]ショルダータイプのみ適用
		TKC	ツバ厚公差 変   更	T ＋0.30 ⇒ ＋0.020	[ ! ]ショルダータイプのみ適用
		TKM	ツバ厚公差 変   更	T ＋0.30 ⇒    0－0.02	[ ! ]ショルダータイプのみ適用
シャンク部		AC		エア用としてジェクタピンを抜き取り、内側か ら横穴をふさぎます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出し てエア穴に不具合が生じることがあります。 ご注意ください。
		NC		ジェクタピンを抜き取ります。 [ NG ]AC併用不可
		SKC	・D4～6	シャンク部フラット面加工(1面) [ NG ]D＞25適用不可 [ NG ]2L，3L適用不可 [ NG ]KC・WKC・KFC併用不可
			・D8～	8H,12H,17J,18J以外 [ ! ]D5・6(加工幅0.5)　W≦D－1.2 [ ! ]D8～(加工幅1)　W≦D－2.2 8H,12H,17J,18J [ ! ]D5・6(加工幅0.5) P・K≦D－1.2 [ ! ]D8～(加工幅1) P・K≦D－2.2

>> P.1721

■廻り止めキー位置
