異形状ジェクタパンチ
- 通常単価(税別)
- -
- 税込単価
- -
異形状ジェクタパンチです。材質はダイス鋼(一部ハイス鋼)、粉末ハイス鋼より選択...
詳細情報を確認する未確定：候補が3,974型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

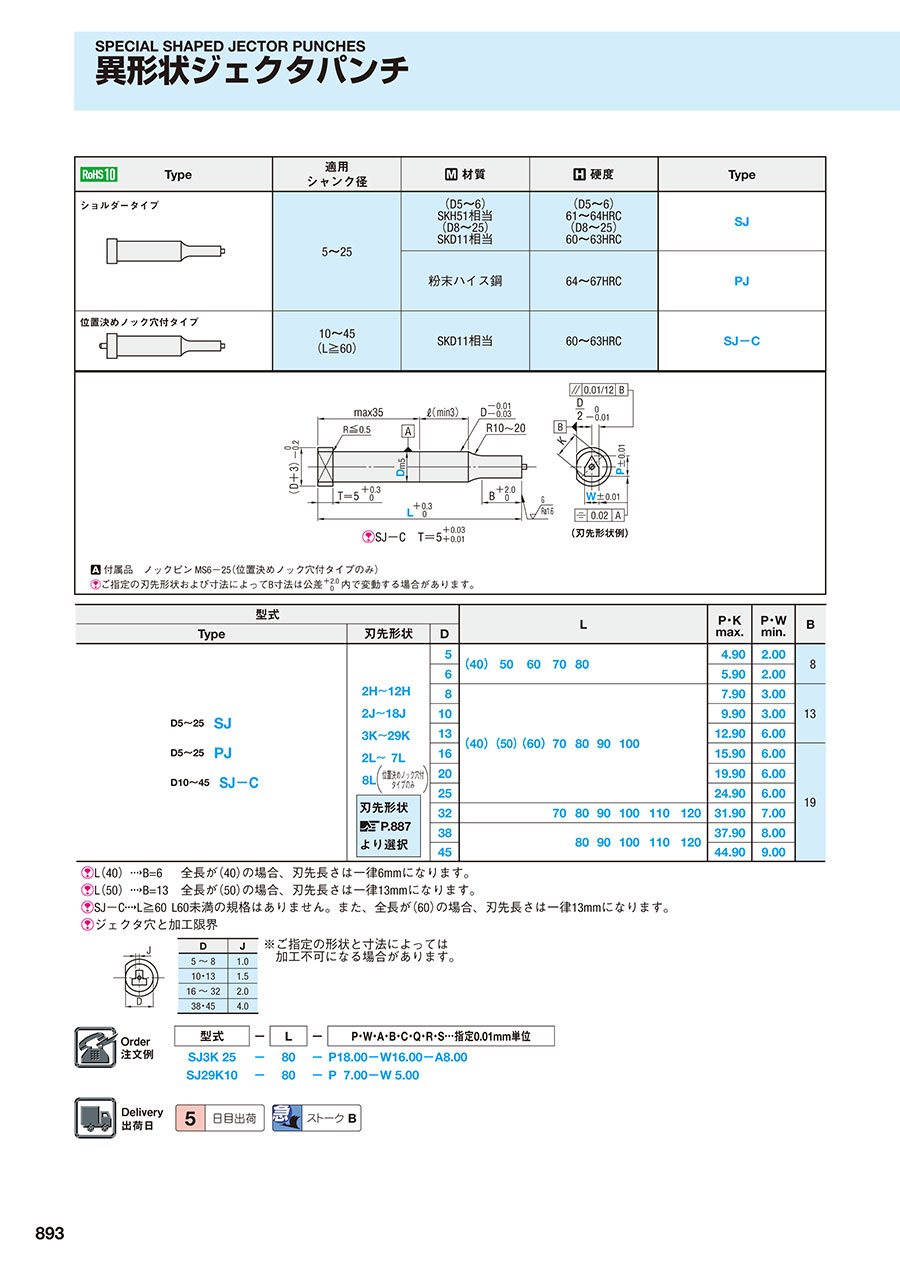

商品情報
外形図・製品仕様
付属品 ノックピン MS6-25（位置決めノック穴付タイプのみ）
ご指定の刃先形状および寸法によってB寸法は公差+2.0/0内で変動する場合があります。
| Type | 適用 シャンク径 | 材質 | 硬度 | Type |
|---|---|---|---|---|
| ショルダータイプ
| 5～25 | （D5～6） SKH51相当 （D8～25） SKD11相当 | （D5～6） 61～64HRC （D8～25） 60～63HRC | SJ |
| 粉末ハイス鋼 | 64～67HRC | PJ | ||
| 位置決めノック穴付タイプ
| 10～45 （L≧60） | SKD11相当 | 60～63HRC | SJ-C |
規格表
| 型式 | L | P・K max. | P・W min. | B | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | D | |||||||||||||
| D5～25 SJ D5～25 PJ D10～45 SJ-C | 2H～12H 2J～18J 3K～29K 2L～ 7L 8L（位置決めノック穴付 タイプのみ）
| 5 | （40） | 50 | 60 | 70 | 80 | 4.90 | 2.00 | 8 | |||||
| 6 | 5.90 | 2.00 | |||||||||||||
| 8 | （40） | （50） | （60） | 70 | 80 | 90 | 100 | 7.90 | 3.00 | 13 | |||||
| 10 | 9.90 | 3.00 | |||||||||||||
| 13 | 12.90 | 6.00 | |||||||||||||
| 16 | 15.90 | 6.00 | 19 | ||||||||||||
| 20 | 19.90 | 6.00 | |||||||||||||
| 25 | 24.90 | 6.00 | |||||||||||||
| 32 | 70 | 80 | 90 | 100 | 110 | 120 | 31.90 | 7.00 | |||||||
| 38 | 80 | 90 | 100 | 110 | 120 | 37.90 | 8.00 | ||||||||
| 45 | 44.90 | 9.00 | |||||||||||||
P.887
L（40）B=6 全長が（40）の場合、刃先長さは一律6mmになります。
L（50）B=13 全長が（50）の場合、刃先長さは一律13mmになります。
SJ-CL≧60 L60未満の規格はありません。また、全長が（60）の場合、刃先長さは一律13mmになります。
ジェクタ穴と加工限界
| D | J |
|---|---|
| 5～8 | 1.0 |
| 10・13 | 1.5 |
| 16～32 | 2.0 |
| 38・45 | 4.0 |
※ご指定の形状と寸法によっては加工不可になる場合があります。
注文例
出荷日
追加工
■廻り止めキー位置
