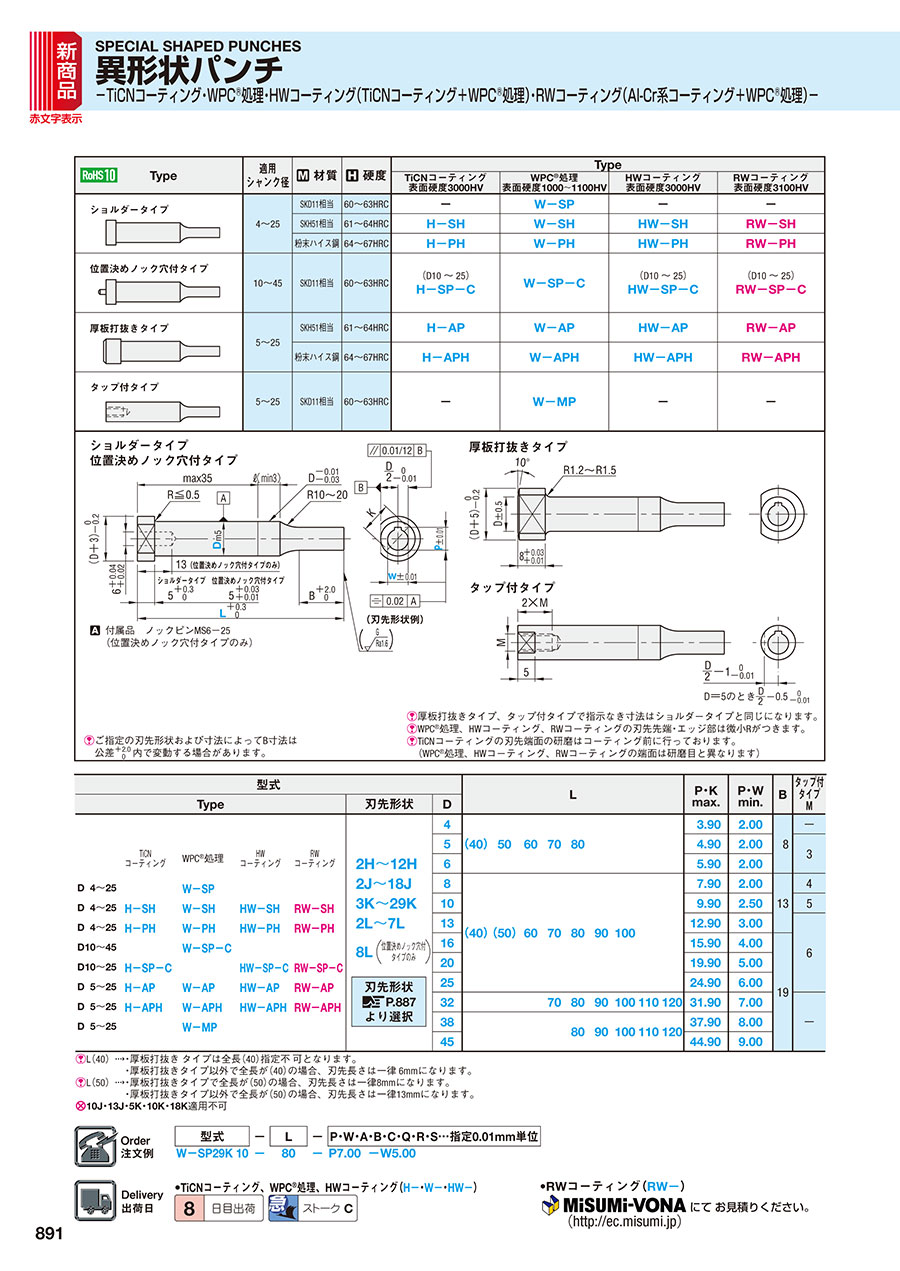

異形状パンチ－TiCNコーティング・WPC®処理・HWコーティング・RWコーティング

関連ページ

外形図・製品仕様

ショルダータイプ
位置決めノック穴付タイプ[ A ]付属品　ノックピンMS6－25
（位置決めノック穴付タイプのみ） タップ付タイプ厚板打抜きタイプ（刃先形状例）

[ ! ]ご指定の刃先形状および寸法によってB寸法は公差+2.0/0内で変動する場合があります。
[ ! ]厚板打抜きタイプ、タップ付タイプで指示なき寸法はショルダータイプと同じになります。
[ ! ]WPC®処理、HWコーティング、RWコーティングの刃先先端・エッジ部は微小Rがつきます。
[ ! ]TiCNコーティングの刃先端面の研磨はコーティング前に行っております。（WPC®処理、HWコーティング、RWコーティングの端面は研磨目と異なります）

規格表

>> P.887

注文例

出荷日

追加工

型式	－	L(LC)	－	P・W・A・B・C・Q…	－	(HC・TC…etc.)
W－SP3K 25	－	LC75	－	P18.00－W16.00－A8.00	－	BC13－KFC225

追加工		記号	詳細
刃先		BC	刃先長変更　2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋37mm (厚板打抜きタイプはBC＋42mm) 以上必要です。		P・W Bmax 2.00～2.99 3.00～3.99 4.00～4.99 5.00～ 13 19 25 30
			[ ! ]D≧32で形状が 9J～13J・16J・K・Lの 場合刃先長さBは 右表の様になります。		L(LC) Bmax D32 D38・45 50.0～59.9 60.0～69.9 70.0～79.9 80.0～  6 13 19 19 －  4 11 19
全長		LC	全長変更37＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが37mm以下の場合、 刃先長さは全長－37mmになります。 [ ! ]D≧32で9J～13J・16J・K・Lの場合 刃先長さBは下表の様になります。 L(LC) Bmax D32 D38・45 50.0～59.9 60.0～69.9 70.0～79.9 80.0～  6 13 19 19 －  4 11 19
		LKC	全長公差変更	L ＋0.30 ⇒ ＋0.050

追加工		記号	詳細
ツバ部		HC	ツバ径変更 D≦HC＜D＋3 指定0.1mm単位 [ NG ]厚板打抜きタイプ適用不可
		TC	ツバ厚変更 2≦TC＜5 指定0.1mm単位 [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同じです。 [ NG ]厚板打抜きタイプ適用不可
		KC		廻り止め位置変更 指定1゜単位 [ NG ]タップ付タイプのD＝5適用不可
		WKC		廻り止め平行加工(2面) KC併用可。 [ NG ]タップ付タイプのD＝5適用不可
		KFC		廻り止め0゜と角度指定加工(2面) 指定1°単位 [ NG ]KC・WKC併用不可 [ NG ]タップ付タイプ適用不可
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。>> こちら 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC0.5になります。 [ NG ]厚板打抜きタイプ適用不可
		RC		リテーナ面に対してツバ部を －0.04～0に加工 [ ! ]ショルダータイプのみ適用
		TKC	ツバ厚公差 変   更	T ＋0.30 ⇒ ＋0.020	[ ! ]ショルダータイプのみ適用
		TKM	ツバ厚公差 変   更	T ＋0.30 ⇒    0－0.02	[ ! ]ショルダータイプのみ適用
シャンク部		SKC	・D4～6	シャンク部フラット面加工(1面) [ NG ]D＞25適用不可 [ NG ]タップ付タイプのD＝5適用不可 [ NG ]2L,3Lは適用不可 [ NG ]KC・WKC・KFC併用不可
			・D8～	8H,12H,17J,18J以外 [ ! ]D4～6(加工幅0.5) W≦D－1.2 [ ! ]D8～(加工幅1) W≦D－2.2 8H,12H,17J,18J [ ! ]D4～6(加工幅0.5) P・K≦D－1.2 [ ! ]D8～(加工幅1) P・K≦D－2.2

>> P.1721

■廻り止めキー位置
