可動式パイロットパンチ－ツバ付・ラップ仕上げ－

可動式パイロットパンチ－ツバ付・ラップ仕上げ－
未確定：候補が114型番あります。
数量：

商品情報

関連ページ

ラップ仕上げ  P.1725

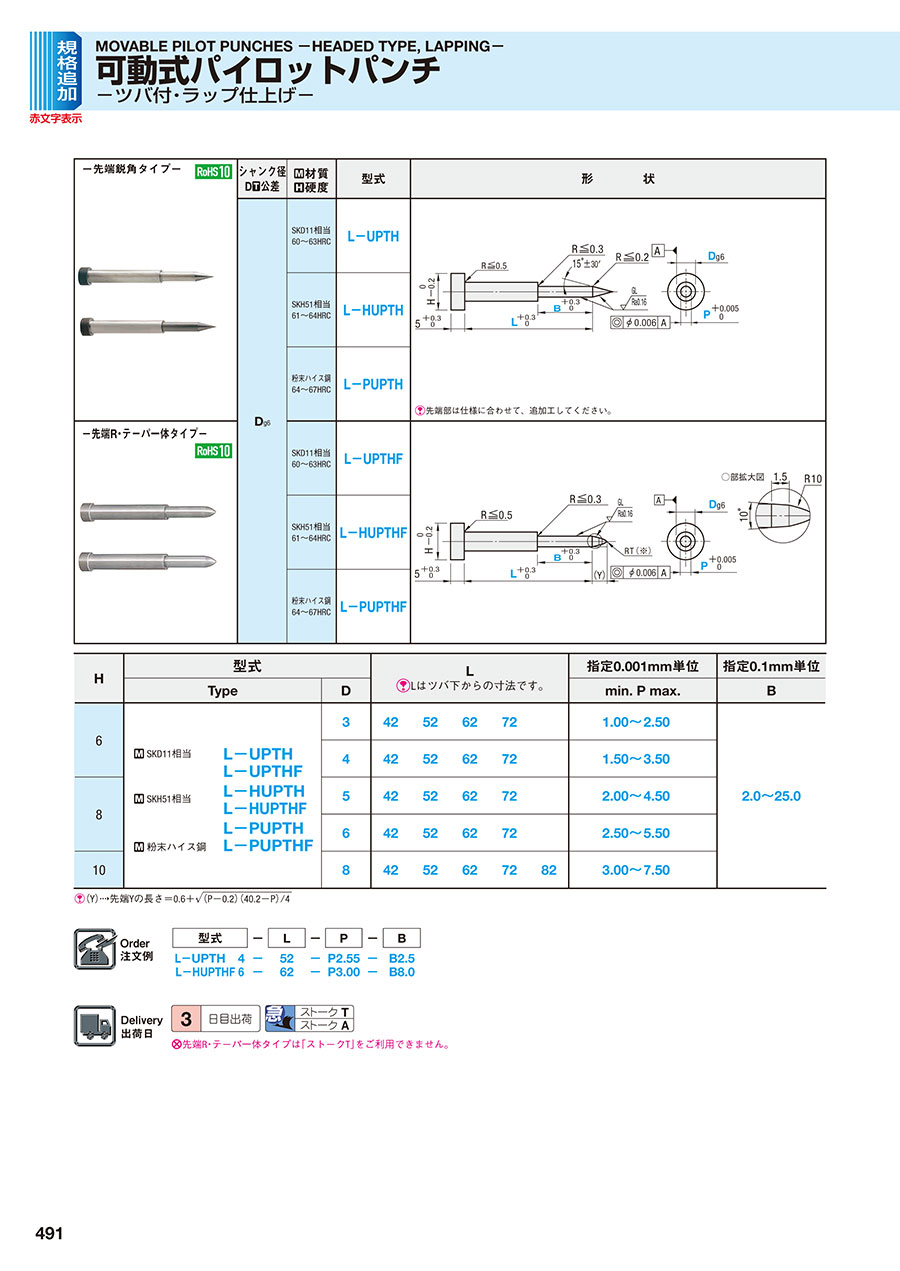

外形図・製品仕様

-先端鋭角タイプ-シャンク径
D公差		 材質
 硬度		型式形  状

可動式パイロットパンチ-ツバ付・ラップ仕上げ-

Dg6SKD11相当
60～63HRC		L-UPTH

可動式パイロットパンチ-ツバ付・ラップ仕上げ-


先端部は仕様に合わせて、追加工してください。
SKH51相当
61～64HRC		L-HUPTH
粉末ハイス鋼
64～67HRC		L-PUPTH
-先端R・テーパ一体タイプ-


可動式パイロットパンチ-ツバ付・ラップ仕上げ-

SKD11相当
60～63HRC		L-UPTHF

可動式パイロットパンチ-ツバ付・ラップ仕上げ-

SKH51相当
61～64HRC		L-HUPTHF
粉末ハイス鋼
64～67HRC		L-PUPTHF

規格表

H型式L
Lはツバ下からの寸法です。		指定0.01mm単位指定0.1mm単位
TypeDmin. P max.B
6 SKH51相当

 SKH51相当

 粉末ハイス鋼		L-UPTH
L-UPTHF
L-HUPTH
L-HUPTHF
L-PUPTH
L-PUPTHF		342526272 1.00～2.502.0～25.0
442526272 1.50～3.50
8542526272 2.00～4.50
642526272 2.50～5.50
10842526272823.00～7.50

（Y）先端Yの長さ＝0.6+可動式パイロットパンチ-ツバ付・ラップ仕上げ-

注文例

可動式パイロットパンチ－ツバ付・ラップ仕上げ－

出荷日

可動式パイロットパンチ－ツバ付・ラップ仕上げ－

追加工

可動式パイロットパンチ－ツバ付・ラップ仕上げ－

P.1771

関連情報

使用例

■特長
● 大きいスプリングを使用できますので荷重が大きくとれ、高速回転にも対応できます。
● ツバが付いているので、トライや調整の時にストリッパプレートを外していても落下しません。

可動式パイロットパンチ－ツバ付・ラップ仕上げ－

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    L-HUPTH3-[42,52,62,72]-P[1-2.5/0.001]-B[2-25/0.1]
    L-HUPTH3-[42,52,62,72]-PC[0.5-0.999/0.001]-B[2-25/0.1]
    L-HUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.001]-B[2-25/0.1]
    L-HUPTH3-LC[17-71.9/0.1]-PC[0.5-0.999/0.001]-B[2-25/0.1]
    L-HUPTH4-[42,52,62,72]-P[1.5-3.5/0.001]-B[2-25/0.1]
    L-HUPTH4-[42,52,62,72]-PC[0.75-1.499/0.001]-B[2-25/0.1]
    L-HUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.001]-B[2-25/0.1]
    L-HUPTH4-LC[17-71.9/0.1]-PC[0.75-1.499/0.001]-B[2-25/0.1]
    L-HUPTH5-[42,52,62,72]-P[2-4.5/0.001]-B[2-25/0.1]
    L-HUPTH5-[42,52,62,72]-PC[1-1.999/0.001]-B[2-25/0.1]
    L-HUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.001]-B[2-25/0.1]
    L-HUPTH5-LC[17-71.9/0.1]-PC[1-1.999/0.001]-B[2-25/0.1]
    L-HUPTH6-[42,52,62,72]-P[2.5-5.5/0.001]-B[2-25/0.1]
    L-HUPTH6-[42,52,62,72]-PC[1.25-2.499/0.001]-B[2-25/0.1]
    L-HUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.001]-B[2-25/0.1]
    L-HUPTH6-LC[17-71.9/0.1]-PC[1.25-2.499/0.001]-B[2-25/0.1]
    L-HUPTH8-[42,52,62,72,82]-P[3-7.5/0.001]-B[2-25/0.1]
    L-HUPTH8-[42,52,62,72,82]-PC[1.5-2.999/0.001]-B[2-25/0.1]
    L-HUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.001]-B[2-25/0.1]
    L-HUPTH8-LC[17-81.9/0.1]-PC[1.5-2.999/0.001]-B[2-25/0.1]
    L-HUPTHF3-[42,52,62,72]-P[1-2.5/0.001]-B[2-25/0.1]
    L-HUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.001]-B[2-25/0.1]
    L-HUPTHF4-[42,52,62,72]-P[1.5-3.5/0.001]-B[2-25/0.1]
    L-HUPTHF4-[42,52,62,72]-PC[1-1.499/0.001]-B[2-25/0.1]
    L-HUPTHF4-LC[17-71.9/0.1]-P[1.5-3.5/0.001]-B[2-25/0.1]
    L-HUPTHF4-LC[17-71.9/0.1]-PC[1-1.499/0.001]-B[2-25/0.1]
    L-HUPTHF5-[42,52,62,72]-P[2-4.5/0.001]-B[2-25/0.1]
    L-HUPTHF5-[42,52,62,72]-PC[1-1.999/0.001]-B[2-25/0.1]
    L-HUPTHF5-LC[17-71.9/0.1]-P[2-4.5/0.001]-B[2-25/0.1]
    L-HUPTHF5-LC[17-71.9/0.1]-PC[1-1.999/0.001]-B[2-25/0.1]
    L-HUPTHF6-[42,52,62,72]-P[2.5-5.5/0.001]-B[2-25/0.1]
    L-HUPTHF6-[42,52,62,72]-PC[1.25-2.499/0.001]-B[2-25/0.1]
    L-HUPTHF6-LC[17-71.9/0.1]-P[2.5-5.5/0.001]-B[2-25/0.1]
    L-HUPTHF6-LC[17-71.9/0.1]-PC[1.25-2.499/0.001]-B[2-25/0.1]
    L-HUPTHF8-[42,52,62,72,82]-P[3-7.5/0.001]-B[2-25/0.1]
    L-HUPTHF8-[42,52,62,72,82]-PC[1.5-2.999/0.001]-B[2-25/0.1]
    L-HUPTHF8-LC[17-81.9/0.1]-P[3-7.5/0.001]-B[2-25/0.1]
    L-HUPTHF8-LC[17-81.9/0.1]-PC[1.5-2.999/0.001]-B[2-25/0.1]
    L-PUPTH3-[42,52,62,72]-P[1-2.5/0.001]-B[2-25/0.1]
    L-PUPTH3-[42,52,62,72]-PC[0.5-0.999/0.001]-B[2-25/0.1]
    L-PUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.001]-B[2-25/0.1]
    L-PUPTH3-LC[17-71.9/0.1]-PC[0.5-0.999/0.001]-B[2-25/0.1]
    L-PUPTH4-[42,52,62,72]-P[1.5-3.5/0.001]-B[2-25/0.1]
    L-PUPTH4-[42,52,62,72]-PC[0.75-1.499/0.001]-B[2-25/0.1]
    L-PUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.001]-B[2-25/0.1]
    L-PUPTH4-LC[17-71.9/0.1]-PC[0.75-1.499/0.001]-B[2-25/0.1]
    L-PUPTH5-[42,52,62,72]-P[2-4.5/0.001]-B[2-25/0.1]
    L-PUPTH5-[42,52,62,72]-PC[1-1.999/0.001]-B[2-25/0.1]
    L-PUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.001]-B[2-25/0.1]
    L-PUPTH5-LC[17-71.9/0.1]-PC[1-1.999/0.001]-B[2-25/0.1]
    L-PUPTH6-[42,52,62,72]-P[2.5-5.5/0.001]-B[2-25/0.1]
    L-PUPTH6-[42,52,62,72]-PC[1.25-2.499/0.001]-B[2-25/0.1]
    L-PUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.001]-B[2-25/0.1]
    L-PUPTH6-LC[17-71.9/0.1]-PC[1.25-2.499/0.001]-B[2-25/0.1]
    L-PUPTH8-[42,52,62,72,82]-P[3-7.5/0.001]-B[2-25/0.1]
    L-PUPTH8-[42,52,62,72,82]-PC[1.5-2.999/0.001]-B[2-25/0.1]
    L-PUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.001]-B[2-25/0.1]
    L-PUPTH8-LC[17-81.9/0.1]-PC[1.5-2.999/0.001]-B[2-25/0.1]
    L-PUPTHF3-[42,52,62,72]-P[1-2.5/0.001]-B[2-25/0.1]
    L-PUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.001]-B[2-25/0.1]

    刃先形状

    材質

    D（シャンク径）

    (mm)

    L(全長)

    (mm)

    B

    LC

    P

    PC

    		RoHS?最小発注数量
    先端鋭角
    SKH51相当
    3
    42 ～ 72
    2 ～ 25
    -
    1 ～ 2.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    3
    42 ～ 72
    2 ～ 25
    -
    -
    0.5 ～ 0.999
    10
    1個
    先端鋭角
    SKH51相当
    3
    -
    2 ～ 25
    17 ～ 71.9
    1 ～ 2.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    3
    -
    2 ～ 25
    17 ～ 71.9
    -
    0.5 ～ 0.999
    10
    1個
    先端鋭角
    SKH51相当
    4
    42 ～ 72
    2 ～ 25
    -
    1.5 ～ 3.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    4
    42 ～ 72
    2 ～ 25
    -
    -
    0.75 ～ 1.499
    10
    1個
    先端鋭角
    SKH51相当
    4
    -
    2 ～ 25
    17 ～ 71.9
    1.5 ～ 3.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    4
    -
    2 ～ 25
    17 ～ 71.9
    -
    0.75 ～ 1.499
    10
    1個
    先端鋭角
    SKH51相当
    5
    42 ～ 72
    2 ～ 25
    -
    2 ～ 4.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    5
    42 ～ 72
    2 ～ 25
    -
    -
    1 ～ 1.999
    10
    1個
    先端鋭角
    SKH51相当
    5
    -
    2 ～ 25
    17 ～ 71.9
    2 ～ 4.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    5
    -
    2 ～ 25
    17 ～ 71.9
    -
    1 ～ 1.999
    10
    1個
    先端鋭角
    SKH51相当
    6
    42 ～ 72
    2 ～ 25
    -
    2.5 ～ 5.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    6
    42 ～ 72
    2 ～ 25
    -
    -
    1.25 ～ 2.499
    10
    1個
    先端鋭角
    SKH51相当
    6
    -
    2 ～ 25
    17 ～ 71.9
    2.5 ～ 5.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    6
    -
    2 ～ 25
    17 ～ 71.9
    -
    1.25 ～ 2.499
    10
    1個
    先端鋭角
    SKH51相当
    8
    42 ～ 82
    2 ～ 25
    -
    3 ～ 7.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    8
    42 ～ 82
    2 ～ 25
    -
    -
    1.5 ～ 2.999
    10
    1個
    先端鋭角
    SKH51相当
    8
    -
    2 ～ 25
    17 ～ 81.9
    3 ～ 7.5
    -
    10
    1個
    先端鋭角
    SKH51相当
    8
    -
    2 ～ 25
    17 ～ 81.9
    -
    1.5 ～ 2.999
    10
    1個
    先端R
    SKH51相当
    3
    42 ～ 72
    2 ～ 25
    -
    1 ～ 2.5
    -
    10
    1個
    先端R
    SKH51相当
    3
    -
    2 ～ 25
    17 ～ 71.9
    1 ～ 2.5
    -
    10
    1個
    先端R
    SKH51相当
    4
    42 ～ 72
    2 ～ 25
    -
    1.5 ～ 3.5
    -
    10
    1個
    先端R
    SKH51相当
    4
    42 ～ 72
    2 ～ 25
    -
    -
    1 ～ 1.499
    10
    1個
    先端R
    SKH51相当
    4
    -
    2 ～ 25
    17 ～ 71.9
    1.5 ～ 3.5
    -
    10
    1個
    先端R
    SKH51相当
    4
    -
    2 ～ 25
    17 ～ 71.9
    -
    1 ～ 1.499
    10
    1個
    先端R
    SKH51相当
    5
    42 ～ 72
    2 ～ 25
    -
    2 ～ 4.5
    -
    10
    1個
    先端R
    SKH51相当
    5
    42 ～ 72
    2 ～ 25
    -
    -
    1 ～ 1.999
    10
    1個
    先端R
    SKH51相当
    5
    -
    2 ～ 25
    17 ～ 71.9
    2 ～ 4.5
    -
    10
    1個
    先端R
    SKH51相当
    5
    -
    2 ～ 25
    17 ～ 71.9
    -
    1 ～ 1.999
    10
    1個
    先端R
    SKH51相当
    6
    42 ～ 72
    2 ～ 25
    -
    2.5 ～ 5.5
    -
    10
    1個
    先端R
    SKH51相当
    6
    42 ～ 72
    2 ～ 25
    -
    -
    1.25 ～ 2.499
    10
    1個
    先端R
    SKH51相当
    6
    -
    2 ～ 25
    17 ～ 71.9
    2.5 ～ 5.5
    -
    10
    1個
    先端R
    SKH51相当
    6
    -
    2 ～ 25
    17 ～ 71.9
    -
    1.25 ～ 2.499
    10
    1個
    先端R
    SKH51相当
    8
    42 ～ 82
    2 ～ 25
    -
    3 ～ 7.5
    -
    10
    1個
    先端R
    SKH51相当
    8
    42 ～ 82
    2 ～ 25
    -
    -
    1.5 ～ 2.999
    10
    1個
    先端R
    SKH51相当
    8
    -
    2 ～ 25
    17 ～ 81.9
    3 ～ 7.5
    -
    10
    1個
    先端R
    SKH51相当
    8
    -
    2 ～ 25
    17 ～ 81.9
    -
    1.5 ～ 2.999
    10
    1個
    先端鋭角
    粉末ハイス鋼
    3
    42 ～ 72
    2 ～ 25
    -
    1 ～ 2.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    3
    42 ～ 72
    2 ～ 25
    -
    -
    0.5 ～ 0.999
    10
    1個
    先端鋭角
    粉末ハイス鋼
    3
    -
    2 ～ 25
    17 ～ 71.9
    1 ～ 2.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    3
    -
    2 ～ 25
    17 ～ 71.9
    -
    0.5 ～ 0.999
    10
    1個
    先端鋭角
    粉末ハイス鋼
    4
    42 ～ 72
    2 ～ 25
    -
    1.5 ～ 3.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    4
    42 ～ 72
    2 ～ 25
    -
    -
    0.75 ～ 1.499
    10
    1個
    先端鋭角
    粉末ハイス鋼
    4
    -
    2 ～ 25
    17 ～ 71.9
    1.5 ～ 3.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    4
    -
    2 ～ 25
    17 ～ 71.9
    -
    0.75 ～ 1.499
    10
    1個
    先端鋭角
    粉末ハイス鋼
    5
    42 ～ 72
    2 ～ 25
    -
    2 ～ 4.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    5
    42 ～ 72
    2 ～ 25
    -
    -
    1 ～ 1.999
    10
    1個
    先端鋭角
    粉末ハイス鋼
    5
    -
    2 ～ 25
    17 ～ 71.9
    2 ～ 4.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    5
    -
    2 ～ 25
    17 ～ 71.9
    -
    1 ～ 1.999
    10
    1個
    先端鋭角
    粉末ハイス鋼
    6
    42 ～ 72
    2 ～ 25
    -
    2.5 ～ 5.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    6
    42 ～ 72
    2 ～ 25
    -
    -
    1.25 ～ 2.499
    10
    1個
    先端鋭角
    粉末ハイス鋼
    6
    -
    2 ～ 25
    17 ～ 71.9
    2.5 ～ 5.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    6
    -
    2 ～ 25
    17 ～ 71.9
    -
    1.25 ～ 2.499
    10
    1個
    先端鋭角
    粉末ハイス鋼
    8
    42 ～ 82
    2 ～ 25
    -
    3 ～ 7.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    8
    42 ～ 82
    2 ～ 25
    -
    -
    1.5 ～ 2.999
    10
    1個
    先端鋭角
    粉末ハイス鋼
    8
    -
    2 ～ 25
    17 ～ 81.9
    3 ～ 7.5
    -
    10
    1個
    先端鋭角
    粉末ハイス鋼
    8
    -
    2 ～ 25
    17 ～ 81.9
    -
    1.5 ～ 2.999
    10
    1個
    先端R
    粉末ハイス鋼
    3
    42 ～ 72
    2 ～ 25
    -
    1 ～ 2.5
    -
    10
    1個
    先端R
    粉末ハイス鋼
    3
    -
    2 ～ 25
    17 ～ 71.9
    1 ～ 2.5
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    被加工材と接触する先端部分をラップ仕上げすることで通常研磨品よりも面粗さを向上した、ツバ付きの可動式パイロットパンチです。
