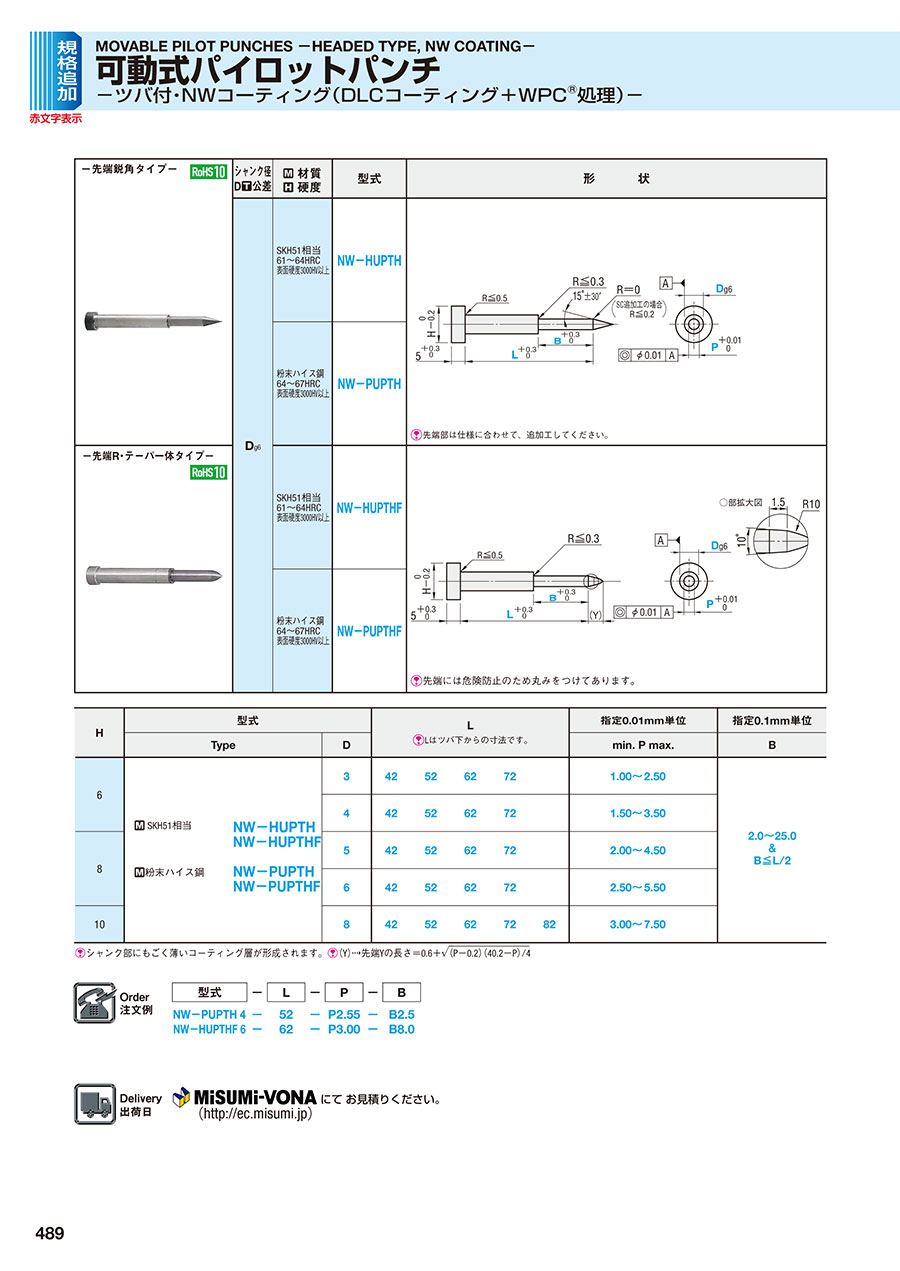

	シャンク径 D公差	材質硬度	型式	形状
-先端鋭角タイプ-	D_g6	SKH51相当 61～64HRC 表面硬度3000HV以上	NW-HUPTH


		粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	NW-PUPTH	先端部は仕様に合わせて、追加工してください。
-先端R・テーパ一体タイプ-		SKH51相当 61～64HRC 表面硬度3000HV以上	NW-HUPTHF
		SKH51相当 61～64HRC 表面硬度3000HV以上	NW-HUPTHF
		粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	NW-PUPTHF	先端には危険防止のため丸みをつけてあります。

規格表

H	型式			L Lはツバ下からの寸法です。					指定0.01mm単位	指定0.1mm単位
H	Type		D	L Lはツバ下からの寸法です。					min. P max.	B
6			3	42	52	62	72		1.00～2.50	2.0～25.0 & B≦L/2
6	SKH51相当	NW-HUPTH NW-HUPTHF	4	42	52	62	72		1.50～3.50
8			5	42	52	62	72		2.00～4.50
8	粉末ハイス鋼	NW-PUPTH NW-PUPTHF	6	42	52	62	72		2.50～5.50
10			8	42	52	62	72	82	3.00～7.50

シャンク部にもごく薄いコーティング層が形成されます。（Y）先端Yの長さ＝可動式パイロットパンチ-ツバ付・NWコーティング（DLCコーティング+WPC®処理）-

注文例

可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPCR処理）－

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

型番

NW-HUPTH3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

NW-HUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

NW-HUPTH4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-HUPTH4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-HUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-HUPTH4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-HUPTH5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

NW-HUPTH5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

NW-HUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

NW-HUPTH5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

NW-HUPTH6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

NW-HUPTH6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

NW-HUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

NW-HUPTH6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

NW-HUPTH8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

NW-HUPTH8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

NW-HUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

NW-HUPTH8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

NW-HUPTHF3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

NW-HUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

NW-HUPTHF4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-HUPTHF4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-HUPTHF4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-HUPTHF4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-HUPTHF5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

NW-HUPTHF5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

NW-HUPTHF5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

NW-HUPTHF5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

NW-HUPTHF6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

NW-HUPTHF6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

NW-HUPTHF6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

NW-HUPTHF6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

NW-HUPTHF8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

NW-HUPTHF8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

NW-HUPTHF8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

NW-HUPTHF8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

NW-PUPTH3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

NW-PUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

NW-PUPTH4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-PUPTH4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-PUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-PUPTH4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-PUPTH5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

NW-PUPTH5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

NW-PUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

NW-PUPTH5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

NW-PUPTH6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

NW-PUPTH6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

NW-PUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

NW-PUPTH6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

NW-PUPTH8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

NW-PUPTH8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

NW-PUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

NW-PUPTH8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

NW-PUPTHF3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

NW-PUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

NW-PUPTHF4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-PUPTHF4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

NW-PUPTHF4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

NW-PUPTHF4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

刃先形状

材質

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R	SKH51相当	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端R	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端R	SKH51相当	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端R	SKH51相当	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端R	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端R	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端R	SKH51相当	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端R	SKH51相当	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端R	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端R	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端R	SKH51相当	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端R	SKH51相当	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端R	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端R	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端R	SKH51相当	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端R	SKH51相当	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端R	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端R	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端鋭角	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端鋭角	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端鋭角	粉末ハイス鋼	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端鋭角	粉末ハイス鋼	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	粉末ハイス鋼	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端鋭角	粉末ハイス鋼	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	粉末ハイス鋼	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端鋭角	粉末ハイス鋼	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	粉末ハイス鋼	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端R	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端R	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端R	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端R	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端R	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

DLCコーティングとWPC®処理を併用することでコーティング膜の耐久性を向上した、ツバ付きの可動式パイロットパンチです。被加工材がアルミ系材料の場合に有効です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPC®処理）－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPC®処理）－	可動式パイロットパンチ－ツバ付・DLCコーティング－	可動式パイロットパンチ－ツバ付・HWコーティング（TiCNコーティング＋WPC®処理）－	可動式パイロットパンチ－ツバ付・TiCNコーティング－	可動式パイロットパンチ－ツバ付－	可動式パイロットパンチツバ付 RWコーティング（Al-Cr系コート+WPC処理）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	お見積り	3日目	3日目	3日目	5日目
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	DLC下地WPC	DLC下地なし	HWコート	TiCN	なし	RWコート
取付プレート	パンチプレート	パンチプレート	ストリッパプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	可動式	可動式	可動式	可動式	可動式	可動式
シャンク径D公差	g6	g6	g6	g6	g6	g6

可動式パイロットパンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

■特長	● 大きいスプリングを使用できますので荷重が大きくとれ、高速回転にも対応できます。
	● ツバが付いているので、トライや調整の時にストリッパプレートを外していても落下しません。
