可動式パイロットパンチ－ツバ付・TiCNコーティング－

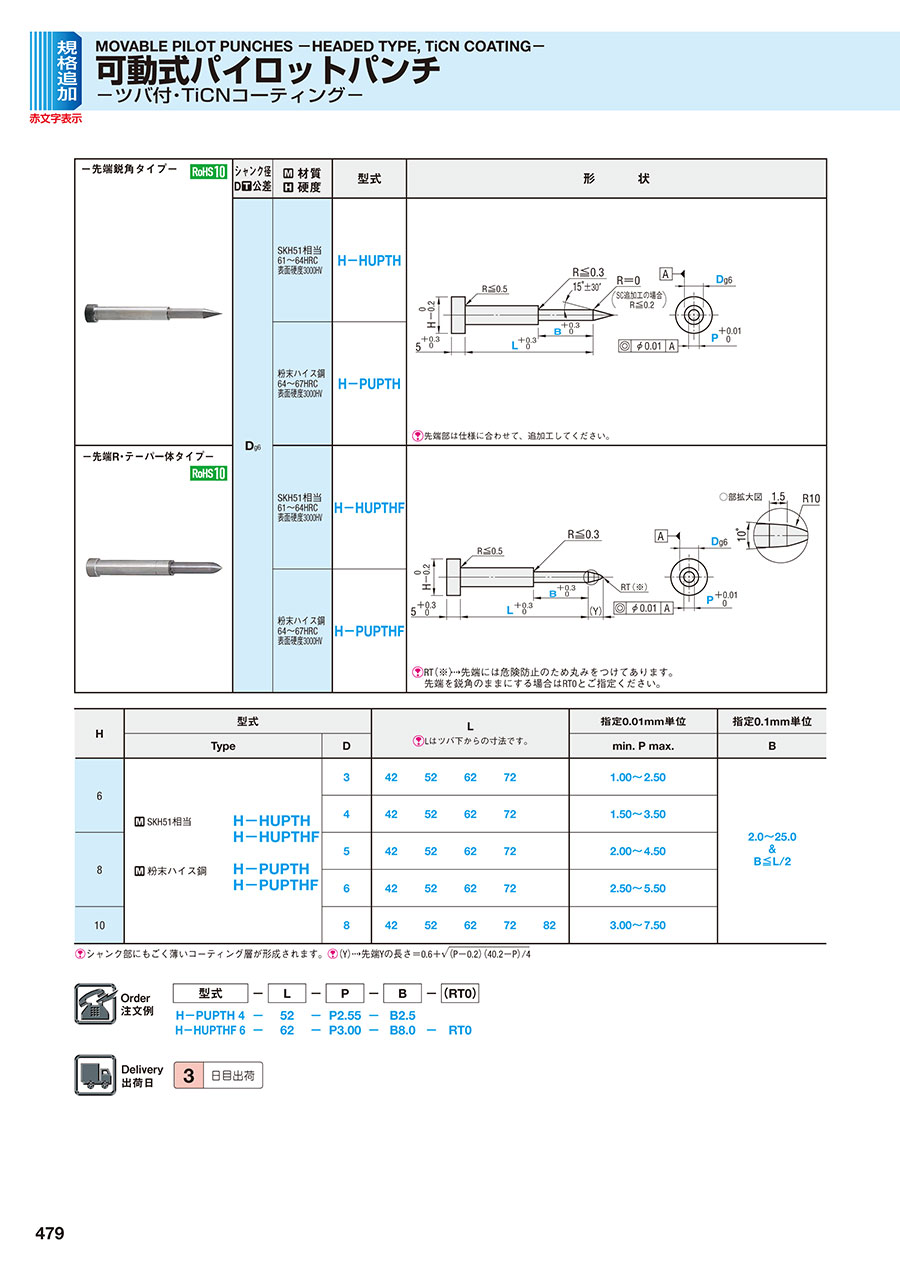

カタログ |P.479

通常単価(税別): -

税込単価: -

通常出荷日：3日目

プレス金型で幅広く普及しているTiCNコーティングを先端部に施した、ツバ付きの可動式パイロットパンチで...

詳細を確認

よく一緒に見られています

ミスミ

可動式パイロットパンチ－ツバ付・DLCコーティング－

通常出荷日：8 日目

よく一緒に見られています

ミスミ

可動式パイロットパンチ－ツバ付・HWコーティング（TiCNコーティング＋WPC®処理）－

通常出荷日：3 日目

未確定：候補が72型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


-先端鋭角タイプ-	シャンク径 D公差	材質硬度	型式	形状
	D_g6	SKH51相当 61～64HRC 表面硬度3000HV	H-HUPTH	先端部は仕様に合わせて、追加工してください。

		粉末ハイス鋼 64～67HRC 表面硬度3000HV	H-PUPTH
-先端R・テーパ一体タイプ-		SKH51相当 61～64HRC 表面硬度3000HV	H-HUPTHF	（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合はRT0とご指定ください。
		SKH51相当 61～64HRC 表面硬度3000HV	H-HUPTHF
		粉末ハイス鋼 64～67HRC 表面硬度3000HV	H-PUPTHF

規格表

H	型式			L Lはツバ下からの寸法です。					指定0.01mm単位	指定0.1mm単位
H	Type		D	L Lはツバ下からの寸法です。					min. P max.	B
6	SKH51相当	H-HUPTH H-HUPTHF	3	42	52	62	72		1.00～2.50	2.0～25.0 & B≦L/2
6			4	42	52	62	72		1.50～3.50
8			5	42	52	62	72		2.00～4.50
8	粉末ハイス鋼	H-PUPTH H-PUPTHF	6	42	52	62	72		2.50～5.50
10	粉末ハイス鋼	H-PUPTH H-PUPTHF	8	42	52	62	72	82	3.00～7.50

シャンク部にもごく薄いコーティング層が形成されます。（Y）先端Yの長さ＝0.6+ 可動式パイロットパンチ-ツバ付・TiCNコーティング-

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

型番

H-HUPTH3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

H-HUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

H-HUPTH4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-HUPTH4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

H-HUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-HUPTH4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

H-HUPTH5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

H-HUPTH5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

H-HUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

H-HUPTH5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

H-HUPTH6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

H-HUPTH6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

H-HUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

H-HUPTH6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

H-HUPTH8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

H-HUPTH8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

H-HUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

H-HUPTH8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

H-HUPTHF3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

H-HUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

H-HUPTHF4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-HUPTHF4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

H-HUPTHF4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-HUPTHF4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

H-HUPTHF5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

H-HUPTHF5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

H-HUPTHF5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

H-HUPTHF5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

H-HUPTHF6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

H-HUPTHF6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

H-HUPTHF6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

H-HUPTHF6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

H-HUPTHF8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

H-HUPTHF8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

H-HUPTHF8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

H-HUPTHF8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

H-PUPTH3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

H-PUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

H-PUPTH4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-PUPTH4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

H-PUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-PUPTH4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

H-PUPTH5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

H-PUPTH5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

H-PUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

H-PUPTH5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

H-PUPTH6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

H-PUPTH6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

H-PUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

H-PUPTH6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

H-PUPTH8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

H-PUPTH8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

H-PUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

H-PUPTH8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

H-PUPTHF3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

H-PUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

H-PUPTHF4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-PUPTHF4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

H-PUPTHF4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

H-PUPTHF4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

刃先形状

材質

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R	SKH51相当	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端R	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端R	SKH51相当	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端R	SKH51相当	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端R	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端R	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端R	SKH51相当	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端R	SKH51相当	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端R	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端R	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端R	SKH51相当	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端R	SKH51相当	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端R	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端R	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端R	SKH51相当	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端R	SKH51相当	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端R	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端R	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端鋭角	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端鋭角	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端鋭角	粉末ハイス鋼	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端鋭角	粉末ハイス鋼	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	粉末ハイス鋼	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端鋭角	粉末ハイス鋼	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	粉末ハイス鋼	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端鋭角	粉末ハイス鋼	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	粉末ハイス鋼	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端R	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端R	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端R	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端R	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端R	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

プレス金型で幅広く普及しているTiCNコーティングを先端部に施した、ツバ付きの可動式パイロットパンチです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

可動式パイロットパンチ－ツバ付・TiCNコーティング－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品可動式パイロットパンチ－ツバ付・TiCNコーティング－	可動式パイロットパンチ－ツバ付－	可動式パイロットパンチ－ツバ付・HWコーティング（TiCNコーティング＋WPC®処理）－	可動式パイロットパンチ－ツバ付・DLCコーティング－	可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPC®処理）－	可動式パイロットパンチ－ツバ付・ラップ仕上げ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	お見積り	お見積り	3日目
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	TiCN	なし	HWコート	DLC下地なし	DLC下地WPC	ラップ仕上げ
取付プレート	パンチプレート	パンチプレート	ストリッパプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	可動式	可動式	可動式	可動式	可動式	可動式
シャンク径D公差	g6	g6	g6	g6	g6	g6
