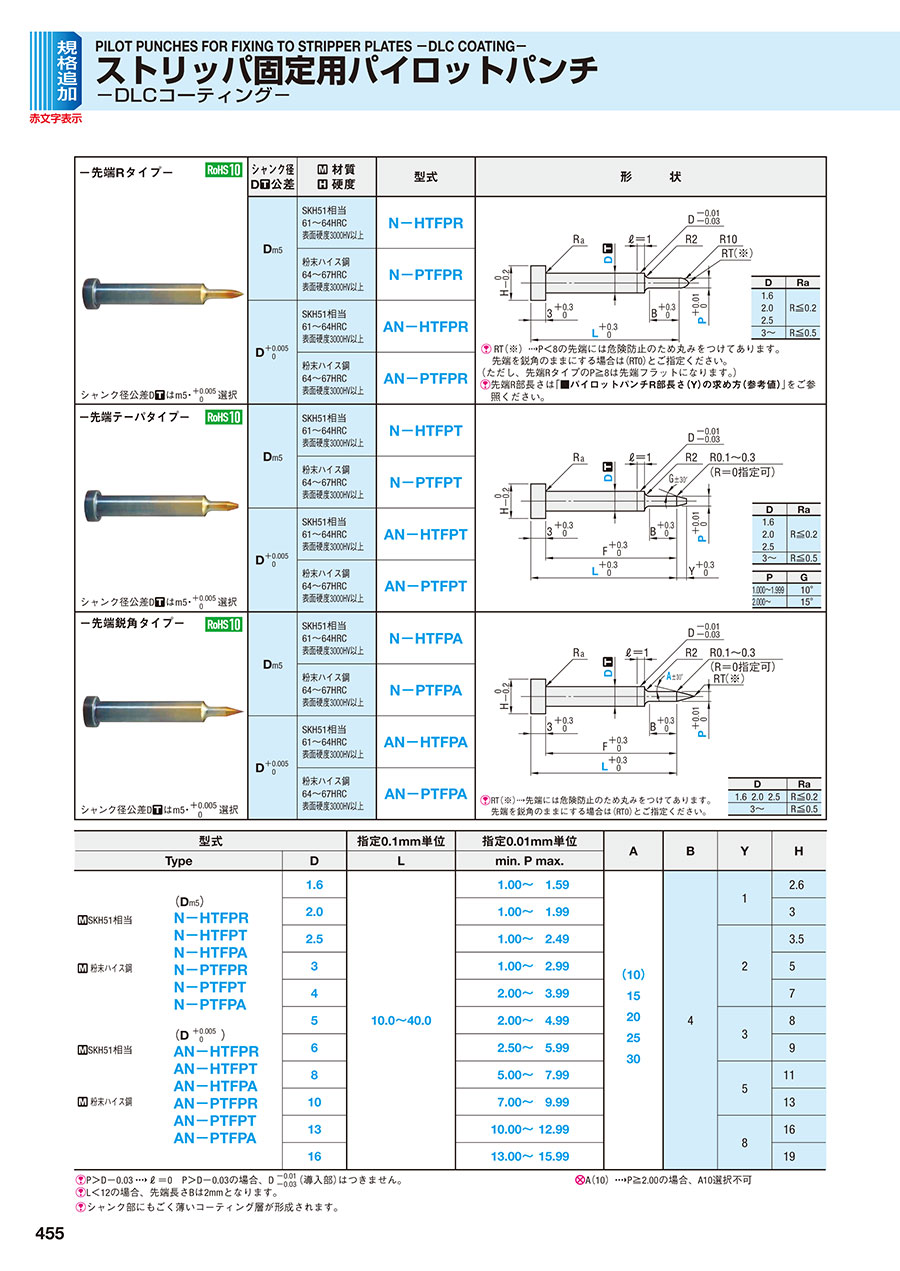

-先端Rタイプ-	シャンク径 D公差	材質硬度	型式	形状
	D_m5	SKH51相当 61～64HRC 表面硬度3000HV以上	N-HTFPR	RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、先端RタイプのP≧8は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
	D_m5	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	N-PTFPR
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	SKH51相当 61～64HRC 表面硬度3000HV以上	AN-HTFPR
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	AN-PTFPR
-先端テーパタイプ-	D_m5	SKH51相当 61～64HRC 表面硬度3000HV以上	N-HTFPT
	D_m5	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	N-PTFPT
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	SKH51相当 61～64HRC 表面硬度3000HV以上	AN-HTFPT
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	AN-PTFPT
-先端鋭角タイプ-	D_m5	SKH51相当 61～64HRC 表面硬度3000HV以上	N-HTFPA	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。
	D_m5	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	N-PTFPA
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	SKH51相当 61～64HRC 表面硬度3000HV以上	AN-HTFPA
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	AN-PTFPA

規格表

型式			指定0.1mm単位	指定0.01mm単位	A	B	Y	H
Type		D	L	min. P max.	A	B	Y	H
MSKH51相当粉末ハイス鋼 MSKH51相当粉末ハイス鋼	（D_m5） N-HTFPR N-HTFPT N-HTFPA N-PTFPR N-PTFPT N-PTFPA （D +0.005/0） AN-HTFPR AN-HTFPT AN-HTFPA AN-PTFPR AN-PTFPT AN-PTFPA	1.6	10.0～40.0	1.00～1.59	（10） 15 20 25 30	4	1	2.6
		2.0		1.00～1.99			1	3
		2.5		1.00～2.49			2	3.5
		3		1.00～2.99				5
		4		2.00～3.99				7
		5		2.00～4.99			3	8
		6		2.50～5.99			3	9
		8		5.00～7.99			5	11
		10		7.00～9.99			5	13
		13		10.00～12.99			8	16
		16		13.00～15.99			8	19

P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
L＜12の場合、先端長さBは2mmとなります。
シャンク部にもごく薄いコーティング層が形成されます。
A（10）P≧2.00の場合、A10選択不可

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

型番

AN-HTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-A[10,15,20,25,30]

AN-HTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-AC[16-45/1]

AN-HTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-A[10,15,20,25,30]

AN-HTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-AC[16-45/1]

AN-HTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]

AN-HTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-AC[16-45/1]

AN-HTFPA3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]

AN-HTFPA3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]

AN-HTFPA4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]

AN-HTFPA4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]

AN-HTFPA5-[10-40/0.1]-P[2-4.99/0.01]-A[15,20,25,30]

AN-HTFPA5-[10-40/0.1]-P[2-4.99/0.01]-AC[16-45/1]

AN-HTFPA6-[10-40/0.1]-P[2.5-5.99/0.01]-A[15,20,25,30]

AN-HTFPA6-[10-40/0.1]-P[2.5-5.99/0.01]-AC[16-45/1]

AN-HTFPA8-[10-40/0.1]-P[5-7.99/0.01]-A[15,20,25,30]

AN-HTFPA8-[10-40/0.1]-P[5-7.99/0.01]-AC[16-45/1]

AN-HTFPA10-[10-40/0.1]-P[7-9.99/0.01]-A[15,20,25,30]

AN-HTFPA10-[10-40/0.1]-P[7-9.99/0.01]-AC[16-45/1]

AN-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-A[15,20,25,30]

AN-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[16-19/1]

AN-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[21-24/1]

AN-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[26-29/1]

AN-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[31-45/1]

AN-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-A[15,20,25,30]

AN-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[16-19/1]

AN-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[21-24/1]

AN-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[26-29/1]

AN-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[31-45/1]

AN-HTFPR1.6-[10-40/0.1]-P[1-1.59/0.01]

AN-HTFPR2.0-[10-40/0.1]-P[1-1.99/0.01]

AN-HTFPR2.5-[10-40/0.1]-P[1-2.49/0.01]

AN-HTFPR3-[10-40/0.1]-P[1-2.99/0.01]

AN-HTFPR4-[10-40/0.1]-P[2-3.99/0.01]

AN-HTFPR5-[10-40/0.1]-P[2-4.99/0.01]

AN-HTFPR6-[10-40/0.1]-P[2.5-5.99/0.01]

AN-HTFPR8-[10-40/0.1]-P[5-7.99/0.01]

AN-HTFPR10-[10-40/0.1]-P[7-9.99/0.01]

AN-HTFPR13-[10-40/0.1]-P[10-12.99/0.01]

AN-HTFPR16-[10-40/0.1]-P[13-15.99/0.01]

AN-HTFPT1.6-[10-40/0.1]-P[1-1.59/0.01]

AN-HTFPT2.0-[10-40/0.1]-P[1-1.99/0.01]

AN-HTFPT2.5-[10-40/0.1]-P[1-2.49/0.01]

AN-HTFPT3-[10-40/0.1]-P[1-2.99/0.01]

AN-HTFPT4-[10-40/0.1]-P[2-3.99/0.01]

AN-HTFPT5-[10-40/0.1]-P[2-4.99/0.01]

AN-HTFPT6-[10-40/0.1]-P[2.5-5.99/0.01]

AN-HTFPT8-[10-40/0.1]-P[5-7.99/0.01]

AN-HTFPT10-[10-40/0.1]-P[7-9.99/0.01]

AN-HTFPT13-[10-40/0.1]-P[10-12.99/0.01]

AN-HTFPT16-[10-40/0.1]-P[13-15.99/0.01]

AN-PTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-A[10,15,20,25,30]

AN-PTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-AC[16-45/1]

AN-PTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-A[10,15,20,25,30]

AN-PTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-AC[16-45/1]

AN-PTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]

AN-PTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-AC[16-45/1]

AN-PTFPA3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]

AN-PTFPA3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]

AN-PTFPA4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]

AN-PTFPA4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]

刃先形状

材質

シャンク径D公差

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	+0.005/0	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.59	10	1個
先端鋭角	SKH51相当	+0.005/0	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.59	10	1個
先端鋭角	SKH51相当	+0.005/0	2	10 ～ 40	10 ～ 30	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	2	10 ～ 40	-	16 ～ 45	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	2.5	10 ～ 40	10 ～ 30	-	1 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	2.5	10 ～ 40	-	16 ～ 45	1 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	3	10 ～ 40	10 ～ 30	-	1 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	3	10 ～ 40	-	16 ～ 45	1 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	4	10 ～ 40	15 ～ 30	-	2 ～ 3.99	10	1個
先端鋭角	SKH51相当	+0.005/0	4	10 ～ 40	-	16 ～ 45	2 ～ 3.99	10	1個
先端鋭角	SKH51相当	+0.005/0	5	10 ～ 40	15 ～ 30	-	2 ～ 4.99	10	1個
先端鋭角	SKH51相当	+0.005/0	5	10 ～ 40	-	16 ～ 45	2 ～ 4.99	10	1個
先端鋭角	SKH51相当	+0.005/0	6	10 ～ 40	15 ～ 30	-	2.5 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	6	10 ～ 40	-	16 ～ 45	2.5 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	8	10 ～ 40	15 ～ 30	-	5 ～ 7.99	10	1個
先端鋭角	SKH51相当	+0.005/0	8	10 ～ 40	-	16 ～ 45	5 ～ 7.99	10	1個
先端鋭角	SKH51相当	+0.005/0	10	10 ～ 40	15 ～ 30	-	7 ～ 9.99	10	1個
先端鋭角	SKH51相当	+0.005/0	10	10 ～ 40	-	16 ～ 45	7 ～ 9.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	15 ～ 30	-	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	16 ～ 19	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	21 ～ 24	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	26 ～ 29	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	31 ～ 45	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	15 ～ 30	-	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	16 ～ 19	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	21 ～ 24	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	26 ～ 29	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	31 ～ 45	13 ～ 15.99	10	1個
先端R	SKH51相当	+0.005/0	1.6	10 ～ 40	-	-	1 ～ 1.59	10	1個
先端R	SKH51相当	+0.005/0	2	10 ～ 40	-	-	1 ～ 1.99	10	1個
先端R	SKH51相当	+0.005/0	2.5	10 ～ 40	-	-	1 ～ 2.49	10	1個
先端R	SKH51相当	+0.005/0	3	10 ～ 40	-	-	1 ～ 2.99	10	1個
先端R	SKH51相当	+0.005/0	4	10 ～ 40	-	-	2 ～ 3.99	10	1個
先端R	SKH51相当	+0.005/0	5	10 ～ 40	-	-	2 ～ 4.99	10	1個
先端R	SKH51相当	+0.005/0	6	10 ～ 40	-	-	2.5 ～ 5.99	10	1個
先端R	SKH51相当	+0.005/0	8	10 ～ 40	-	-	5 ～ 7.99	10	1個
先端R	SKH51相当	+0.005/0	10	10 ～ 40	-	-	7 ～ 9.99	10	1個
先端R	SKH51相当	+0.005/0	13	10 ～ 40	-	-	10 ～ 12.99	10	1個
先端R	SKH51相当	+0.005/0	16	10 ～ 40	-	-	13 ～ 15.99	10	1個
先端テーパ	SKH51相当	+0.005/0	1.6	10 ～ 40	-	-	1 ～ 1.59	10	1個
先端テーパ	SKH51相当	+0.005/0	2	10 ～ 40	-	-	1 ～ 1.99	10	1個
先端テーパ	SKH51相当	+0.005/0	2.5	10 ～ 40	-	-	1 ～ 2.49	10	1個
先端テーパ	SKH51相当	+0.005/0	3	10 ～ 40	-	-	1 ～ 2.99	10	1個
先端テーパ	SKH51相当	+0.005/0	4	10 ～ 40	-	-	2 ～ 3.99	10	1個
先端テーパ	SKH51相当	+0.005/0	5	10 ～ 40	-	-	2 ～ 4.99	10	1個
先端テーパ	SKH51相当	+0.005/0	6	10 ～ 40	-	-	2.5 ～ 5.99	10	1個
先端テーパ	SKH51相当	+0.005/0	8	10 ～ 40	-	-	5 ～ 7.99	10	1個
先端テーパ	SKH51相当	+0.005/0	10	10 ～ 40	-	-	7 ～ 9.99	10	1個
先端テーパ	SKH51相当	+0.005/0	13	10 ～ 40	-	-	10 ～ 12.99	10	1個
先端テーパ	SKH51相当	+0.005/0	16	10 ～ 40	-	-	13 ～ 15.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.59	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.59	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2	10 ～ 40	10 ～ 30	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2	10 ～ 40	-	16 ～ 45	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2.5	10 ～ 40	10 ～ 30	-	1 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2.5	10 ～ 40	-	16 ～ 45	1 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	3	10 ～ 40	10 ～ 30	-	1 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	3	10 ～ 40	-	16 ～ 45	1 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	4	10 ～ 40	15 ～ 30	-	2 ～ 3.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	4	10 ～ 40	-	16 ～ 45	2 ～ 3.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

低摩擦係数が特長のDLCコーティングを施した、ストリッパプレートに設置するタイプのパイロットパンチです。被加工材がアルミ系材料の場合に有効です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストリッパ固定用パイロットパンチ－DLCコーティング－のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qパイロットパンチの先端の危険防止のための丸みはどのような加工になりますか？

P寸が8mm以下の場合は先端が直径0.1mm以下の平面になるように加工しています。8mmより大きい場合は直径0.1mｍ狙いとなります。
