ストリッパ固定用パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－
- 通常単価(税別)
- -
- 税込単価
- -
TiCNコーティングの下地に窒化処理を施しコーティング耐久性を向上した、ストリ...
詳細情報を確認する未確定：候補が200型番あります。
商品情報
関連ページ
HXコーティング P.1725
外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | 型式 | 形 状 | |
|---|---|---|---|---|
| ー先端Rタイプー | Dm5 | SKH51相当 61～64HRC 表面硬度3000HV | HX-HTFPR |
|
| 粉末ハイス鋼 64～67HRC 表面硬度3000HV | HX-PTFPR | ||
| D +0.005/0 | SKH51相当 61～64HRC 表面硬度3000HV | AHX-HTFPR | ||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC 表面硬度3000HV | AHX-PTFPR | P＜8の先端には危険防止のため丸みをつけてあります。 （ただし、先端RタイプのP≧8は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 | |
| ー先端テーパタイプー | Dm5 | SKH51相当 61～64HRC 表面硬度3000HV | HX-HTFPT |
|
| 粉末ハイス鋼 64～67HRC 表面硬度3000HV | HX-PTFPT | ||
| D +0.005/0 | SKH51相当 61～64HRC 表面硬度3000HV | AHX-HTFPT | ||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC 表面硬度3000HV | AHX-PTFPT | ||
| ー先端鋭角タイプー | Dm5 | SKH51相当 61～64HRC 表面硬度3000HV | HX-HTFPA |
|
| 粉末ハイス鋼 64～67HRC 表面硬度3000HV | HX-PTFPA | ||
| D +0.005/0 | SKH51相当 61～64HRC 表面硬度3000HV | AHX-HTFPA | ||
| シャンク径公差Dは m5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC 表面硬度3000HV | AHX-PTFPA | 先端には危険防止のため丸みをつけてあります。 |
規格表
| 型式 | 指定0.1mm単位 | 指定0.01mm単位 | A | B | Y | H | ||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | min. P max. | |||||
| （Dm5） | 1.6 | 10.0～40.0 | 1.00～1.59 | （10） 15 20 25 30 | 4 | 1 | 2.6 | |
| SKH51相当 | HX-HTFPR HX-HTFPT HX-HTFPA | 2.0 | 1.00～1.99 | 3 | ||||
| 粉末ハイス鋼 | HX-PTFPR HX-PTFPT HX-PTFPA | 2.5 | 1.00～2.49 | 2 | 3.5 | |||
| 3 | 1.00～2.99 | 5 | ||||||
| （D +0.005/0） | 4 | 2.00～3.99 | 7 | |||||
| SKH51相当 | AHX-HTFPR AHX-HTFPT AHX-HTFPA | 5 | 2.00～4.99 | 3 | 8 | |||
| 粉末ハイス鋼 | AHX-PTFPR AHX-PTFPT AHX-PTFPA | 6 | 2.50～5.99 | 9 | ||||
| 8 | 5.00～7.99 | 5 | 11 | |||||
| 10 | 7.00～9.99 | 13 | ||||||
| 13 | 10.00～12.99 | 8 | 16 | |||||
| 16 | 13.00～15.99 | 19 | ||||||
P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
L＜12の場合、先端長さBは2mmとなります。
シャンク部にもごく薄いコーティング層が形成されます。
L＜12の場合、先端長さBは2mmとなります。
シャンク部にもごく薄いコーティング層が形成されます。
A（10）P≧2.00の場合、A10選択不可
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
関連情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |

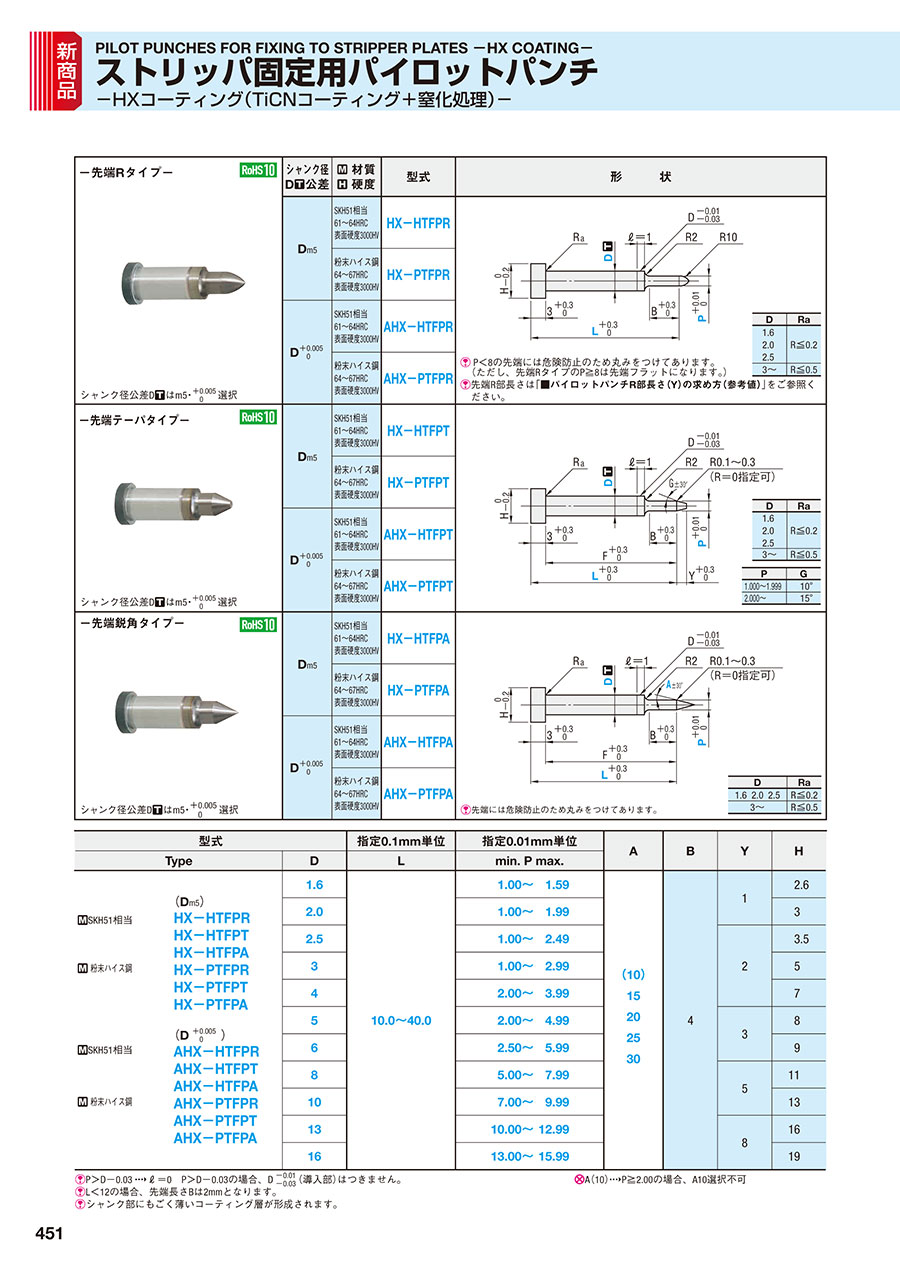

カタログ
ストリッパ固定用パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qパイロットパンチの先端の危険防止のための丸みはどのような加工になりますか？
A
P寸が8mm以下の場合は先端が直径0.1mm以下の平面になるように加工しています。8mmより大きい場合は直径0.1mｍ狙いとなります。
