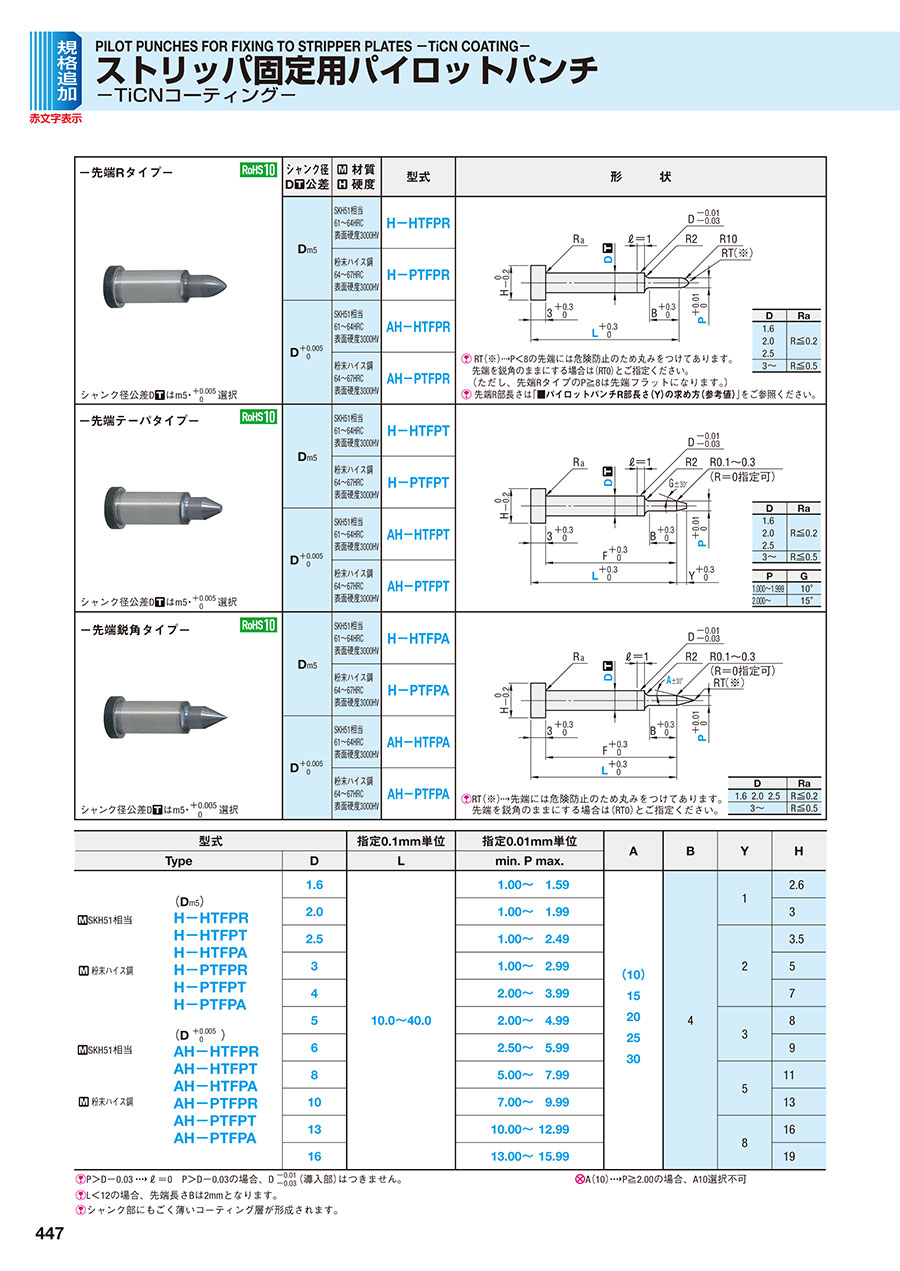

	シャンク径 D公差	材質硬度	型式	形状
ー先端Rタイプー	D_m5	SKH51相当 61～64HRC 表面硬度3000HV	H-HTFPR
	D_m5	粉末ハイス鋼 64～67HRC 表面硬度3000HV	H-PTFPR
	D +0.005/0	SKH51相当 61～64HRC 表面硬度3000HV	AH-HTFPR
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度3000HV	AH-PTFPR	RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、先端RタイプのP≧8は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
ー先端テーパタイプー	D_m5	SKH51相当 61～64HRC 表面硬度3000HV	H-HTFPT
	D_m5	粉末ハイス鋼 64～67HRC 表面硬度3000HV	H-PTFPT
	D +0.005/0	SKH51相当 61～64HRC 表面硬度3000HV	AH-HTFPT
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度3000HV	AH-PTFPT
ー先端鋭角タイプー	D_m5	SKH51相当 61～64HRC 表面硬度3000HV	H-HTFPA	。
	D_m5	粉末ハイス鋼 64～67HRC 表面硬度3000HV	H-PTFPA
	D +0.005/0	SKH51相当 61～64HRC 表面硬度3000HV	AH-HTFPA
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度3000HV	AH-PTFPA	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください

規格表

型式			指定0.1mm単位	指定0.01mm単位	A	B	Y	H
Type		D	L	min. P max.	A	B	Y	H
	（D_m5）	1.6	10.0～40.0	1.00～1.59	（10） 15 20 25 30	4	1	2.6
SKH51相当	H-HTFPR H-HTFPT H-HTFPA	2.0		1.00～1.99			1	3
粉末ハイス鋼	H-PTFPR H-PTFPT H-PTFPA	2.5		1.00～2.49			2	3.5
		3		1.00～2.99				5
	（D +0.005/0）	4		2.00～3.99				7
SKH51相当	AH-HTFPR AH-HTFPT AH-HTFPA	5		2.00～4.99			3	8
粉末ハイス鋼	AH-PTFPR AH-PTFPT AH-PTFPA	6		2.50～5.99			3	9
		8		5.00～7.99			5	11
		10		7.00～9.99			5	13
		13		10.00～12.99			8	16
		16		13.00～15.99			8	19

P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
L＜12の場合、先端長さBは2mmとなります。
シャンク部にもごく薄いコーティング層が形成されます。

A（10）P≧2.00の場合、A10選択不可

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

型番

AH-HTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-A[10,15,20,25,30]

AH-HTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-AC[16-45/1]

AH-HTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-A[10,15,20,25,30]

AH-HTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-AC[16-45/1]

AH-HTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]

AH-HTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-AC[16-45/1]

AH-HTFPA3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]

AH-HTFPA3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]

AH-HTFPA4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]

AH-HTFPA4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]

AH-HTFPA5-[10-40/0.1]-P[2-4.99/0.01]-A[15,20,25,30]

AH-HTFPA5-[10-40/0.1]-P[2-4.99/0.01]-AC[16-45/1]

AH-HTFPA6-[10-40/0.1]-P[2.5-5.99/0.01]-A[15,20,25,30]

AH-HTFPA6-[10-40/0.1]-P[2.5-5.99/0.01]-AC[16-45/1]

AH-HTFPA8-[10-40/0.1]-P[5-7.99/0.01]-A[15,20,25,30]

AH-HTFPA8-[10-40/0.1]-P[5-7.99/0.01]-AC[16-45/1]

AH-HTFPA10-[10-40/0.1]-P[7-9.99/0.01]-A[15,20,25,30]

AH-HTFPA10-[10-40/0.1]-P[7-9.99/0.01]-AC[16-45/1]

AH-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-A[15,20,25,30]

AH-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[16-19/1]

AH-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[21-24/1]

AH-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[26-29/1]

AH-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[31-45/1]

AH-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-A[15,20,25,30]

AH-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[16-19/1]

AH-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[21-24/1]

AH-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[26-29/1]

AH-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[31-45/1]

AH-HTFPR1.6-[10-40/0.1]-P[1-1.59/0.01]

AH-HTFPR2.0-[10-40/0.1]-P[1-1.99/0.01]

AH-HTFPR2.5-[10-40/0.1]-P[1-2.49/0.01]

AH-HTFPR3-[10-40/0.1]-P[1-2.99/0.01]

AH-HTFPR4-[10-40/0.1]-P[2-3.99/0.01]

AH-HTFPR5-[10-40/0.1]-P[2-4.99/0.01]

AH-HTFPR6-[10-40/0.1]-P[2.5-5.99/0.01]

AH-HTFPR8-[10-40/0.1]-P[5-7.99/0.01]

AH-HTFPR10-[10-40/0.1]-P[7-9.99/0.01]

AH-HTFPR13-[10-40/0.1]-P[10-12.99/0.01]

AH-HTFPR16-[10-40/0.1]-P[13-15.99/0.01]

AH-HTFPT1.6-[10-40/0.1]-P[1-1.59/0.01]

AH-HTFPT2.0-[10-40/0.1]-P[1-1.99/0.01]

AH-HTFPT2.5-[10-40/0.1]-P[1-2.49/0.01]

AH-HTFPT3-[10-40/0.1]-P[1-2.99/0.01]

AH-HTFPT4-[10-40/0.1]-P[2-3.99/0.01]

AH-HTFPT5-[10-40/0.1]-P[2-4.99/0.01]

AH-HTFPT6-[10-40/0.1]-P[2.5-5.99/0.01]

AH-HTFPT8-[10-40/0.1]-P[5-7.99/0.01]

AH-HTFPT10-[10-40/0.1]-P[7-9.99/0.01]

AH-HTFPT13-[10-40/0.1]-P[10-12.99/0.01]

AH-HTFPT16-[10-40/0.1]-P[13-15.99/0.01]

AH-PTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-A[10,15,20,25,30]

AH-PTFPA1.6-[10-40/0.1]-P[1-1.59/0.01]-AC[16-45/1]

AH-PTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-A[10,15,20,25,30]

AH-PTFPA2.0-[10-40/0.1]-P[1-1.99/0.01]-AC[16-45/1]

AH-PTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]

AH-PTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-AC[16-45/1]

AH-PTFPA3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]

AH-PTFPA3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]

AH-PTFPA4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]

AH-PTFPA4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]

刃先形状

材質

シャンク径D公差

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	+0.005/0	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.59	10	1個
先端鋭角	SKH51相当	+0.005/0	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.59	10	1個
先端鋭角	SKH51相当	+0.005/0	2	10 ～ 40	10 ～ 30	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	2	10 ～ 40	-	16 ～ 45	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	2.5	10 ～ 40	10 ～ 30	-	1 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	2.5	10 ～ 40	-	16 ～ 45	1 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	3	10 ～ 40	10 ～ 30	-	1 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	3	10 ～ 40	-	16 ～ 45	1 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	4	10 ～ 40	15 ～ 30	-	2 ～ 3.99	10	1個
先端鋭角	SKH51相当	+0.005/0	4	10 ～ 40	-	16 ～ 45	2 ～ 3.99	10	1個
先端鋭角	SKH51相当	+0.005/0	5	10 ～ 40	15 ～ 30	-	2 ～ 4.99	10	1個
先端鋭角	SKH51相当	+0.005/0	5	10 ～ 40	-	16 ～ 45	2 ～ 4.99	10	1個
先端鋭角	SKH51相当	+0.005/0	6	10 ～ 40	15 ～ 30	-	2.5 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	6	10 ～ 40	-	16 ～ 45	2.5 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	8	10 ～ 40	15 ～ 30	-	5 ～ 7.99	10	1個
先端鋭角	SKH51相当	+0.005/0	8	10 ～ 40	-	16 ～ 45	5 ～ 7.99	10	1個
先端鋭角	SKH51相当	+0.005/0	10	10 ～ 40	15 ～ 30	-	7 ～ 9.99	10	1個
先端鋭角	SKH51相当	+0.005/0	10	10 ～ 40	-	16 ～ 45	7 ～ 9.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	15 ～ 30	-	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	16 ～ 19	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	21 ～ 24	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	26 ～ 29	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	31 ～ 45	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	15 ～ 30	-	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	16 ～ 19	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	21 ～ 24	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	26 ～ 29	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	31 ～ 45	13 ～ 15.99	10	1個
先端R	SKH51相当	+0.005/0	1.6	10 ～ 40	-	-	1 ～ 1.59	10	1個
先端R	SKH51相当	+0.005/0	2	10 ～ 40	-	-	1 ～ 1.99	10	1個
先端R	SKH51相当	+0.005/0	2.5	10 ～ 40	-	-	1 ～ 2.49	10	1個
先端R	SKH51相当	+0.005/0	3	10 ～ 40	-	-	1 ～ 2.99	10	1個
先端R	SKH51相当	+0.005/0	4	10 ～ 40	-	-	2 ～ 3.99	10	1個
先端R	SKH51相当	+0.005/0	5	10 ～ 40	-	-	2 ～ 4.99	10	1個
先端R	SKH51相当	+0.005/0	6	10 ～ 40	-	-	2.5 ～ 5.99	10	1個
先端R	SKH51相当	+0.005/0	8	10 ～ 40	-	-	5 ～ 7.99	10	1個
先端R	SKH51相当	+0.005/0	10	10 ～ 40	-	-	7 ～ 9.99	10	1個
先端R	SKH51相当	+0.005/0	13	10 ～ 40	-	-	10 ～ 12.99	10	1個
先端R	SKH51相当	+0.005/0	16	10 ～ 40	-	-	13 ～ 15.99	10	1個
先端テーパ	SKH51相当	+0.005/0	1.6	10 ～ 40	-	-	1 ～ 1.59	10	1個
先端テーパ	SKH51相当	+0.005/0	2	10 ～ 40	-	-	1 ～ 1.99	10	1個
先端テーパ	SKH51相当	+0.005/0	2.5	10 ～ 40	-	-	1 ～ 2.49	10	1個
先端テーパ	SKH51相当	+0.005/0	3	10 ～ 40	-	-	1 ～ 2.99	10	1個
先端テーパ	SKH51相当	+0.005/0	4	10 ～ 40	-	-	2 ～ 3.99	10	1個
先端テーパ	SKH51相当	+0.005/0	5	10 ～ 40	-	-	2 ～ 4.99	10	1個
先端テーパ	SKH51相当	+0.005/0	6	10 ～ 40	-	-	2.5 ～ 5.99	10	1個
先端テーパ	SKH51相当	+0.005/0	8	10 ～ 40	-	-	5 ～ 7.99	10	1個
先端テーパ	SKH51相当	+0.005/0	10	10 ～ 40	-	-	7 ～ 9.99	10	1個
先端テーパ	SKH51相当	+0.005/0	13	10 ～ 40	-	-	10 ～ 12.99	10	1個
先端テーパ	SKH51相当	+0.005/0	16	10 ～ 40	-	-	13 ～ 15.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.59	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.59	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2	10 ～ 40	10 ～ 30	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2	10 ～ 40	-	16 ～ 45	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2.5	10 ～ 40	10 ～ 30	-	1 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	2.5	10 ～ 40	-	16 ～ 45	1 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	3	10 ～ 40	10 ～ 30	-	1 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	3	10 ～ 40	-	16 ～ 45	1 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	4	10 ～ 40	15 ～ 30	-	2 ～ 3.99	10	1個
先端鋭角	粉末ハイス鋼	+0.005/0	4	10 ～ 40	-	16 ～ 45	2 ～ 3.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

プレス金型で幅広く普及しているTiCNコーティングを先端部に施した、ストリッパプレートに設置するタイプのパイロットパンチです。
