		SKH51相当 61～64HRC	A-HTFPR
	シャンク径 D公差	材質硬度	型式	形状
ー先端Rタイプー	D_m5	SKD11相当 60～63HRC	SPTP
		SKH51相当 61～64HRC	HTFPR
		粉末ハイス鋼 64～67HRC	PTFPR
	D +0.005/0	SKD11相当 60～63HRC	A-SPTP
		SKH51相当 61～64HRC	A-HTFPR
シャンク径公差Dは m5・ +0.005/0選択		粉末ハイス鋼 64～67HRC	A-PTFPR	RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、先端RタイプのP≧8は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
ー先端テーパタイプー	D_m5	SKD11相当 60～63HRC	TPTP
		SKH51相当 61～64HRC	HTFPT
		粉末ハイス鋼 64～67HRC	PTFPT
	D +0.005/0	SKD11相当 60～63HRC	A-TPTP
		SKH51相当 61～64HRC	A-HTFPT
		SKH51相当 61～64HRC	A-HTFPT
シャンク径公差Dは m5・ +0.005/0選択		粉末ハイス鋼 64～67HRC	A-PTFPT
ー先端鋭角タイプー	D_m5	SKD11相当 60～63HRC	APTP
		SKH51相当 61～64HRC	HTFPA
		粉末ハイス鋼 64～67HRC	PTFPA
	D +0.005/0	SKD11相当 60～63HRC	A-APTP
		SKH51相当 61～64HRC	A-HTFPA
		SKH51相当 61～64HRC	A-HTFPA
シャンク径公差Dは m5・ +0.005/0選択		粉末ハイス鋼 64～67HRC	A-PTFPA	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。

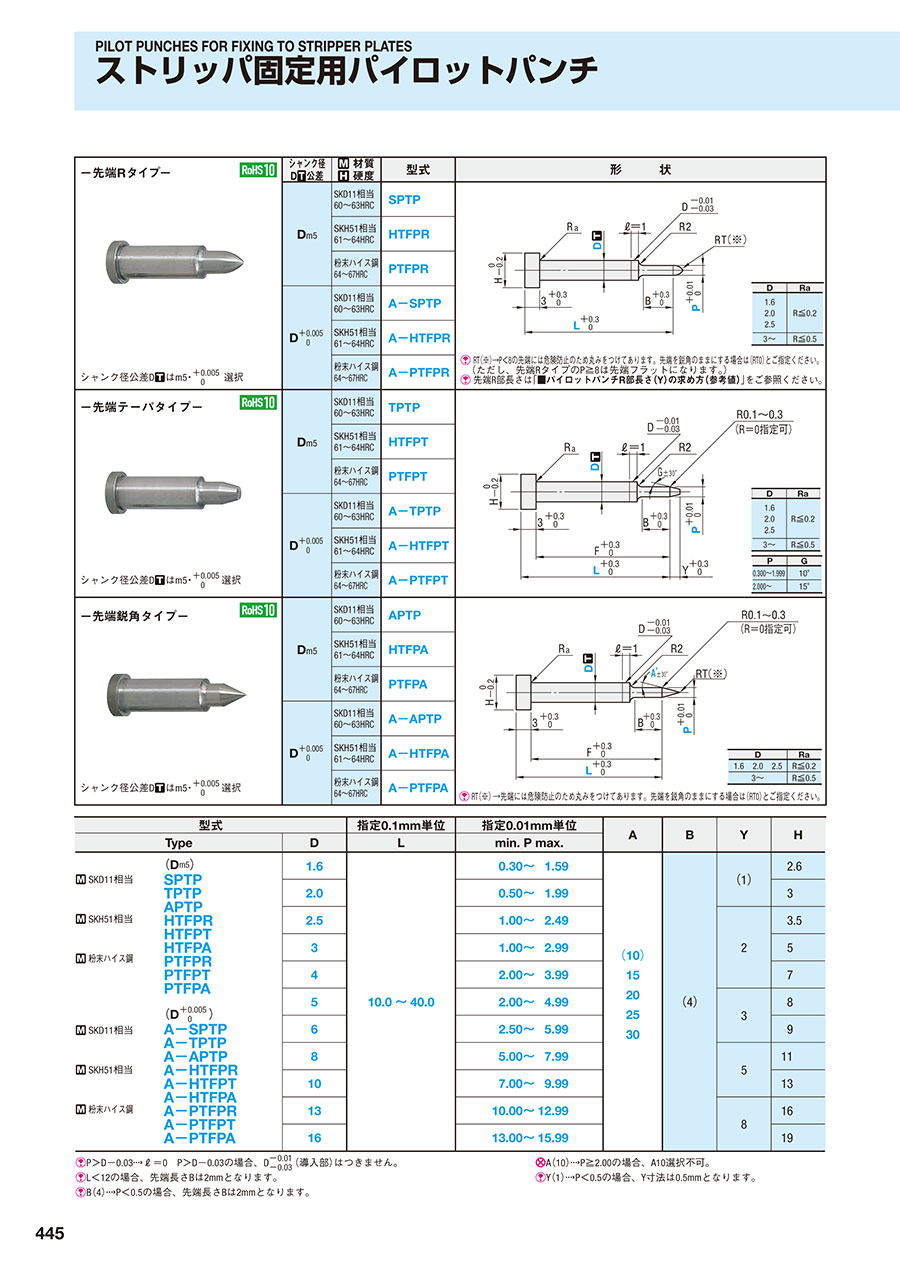

規格表

型式			指定0.1mm単位	指定0.01mm単位	A	B	Y	H
Type		D	L	min. P max.	A	B	Y	H
	（D_m5）	1.6	10.0～40.0	0.30～1.59	（10） 15 20 25 30	（4）	（1）	2.6
SKD11相当	SPTP TPTP APTP	2.0		0.50～1.99			（1）	3
SKH51相当	HTFPR HTFPT HTFPA	2.5		1.00～2.49			2	3.5
粉末ハイス鋼	PTFPR PTFPT PTFPA	3		1.00～2.99				5
		4		2.00～3.99				7
		5		2.00～4.99			3	8
	（D +0.005/0）	6		2.50～5.99			3	9
SKD11相当	A-SPTP A-TPTP A-APTP	8		5.00～7.99			5	11
SKH51相当	A-HTFPR A-HTFPT A-HTFPA	10		7.009.99			5	13
粉末ハイス鋼	A-PTFPR A-PTFPT A-PTFPA	13		10.00～12.99			8	16
		16		13.00～15.99			8	19

P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
L＜12の場合、先端長さBは2mmとなります。
B（4）P＜0.5の場合、先端長さBは2mmとなります。

A（10）P≧2.00の場合、A10選択不可。
Y（1）P＜0.5の場合、Y寸法は0.5mmとなります。

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

型番

A-APTP1.6-[10-40/0.1]-P[0.3-1.59/0.01]-A[10,15,20,25,30]

A-APTP1.6-[10-40/0.1]-P[0.3-1.59/0.01]-AC[16-45/1]

A-APTP2.0-[10-40/0.1]-P[0.5-1.99/0.01]-A[10,15,20,25,30]

A-APTP2.0-[10-40/0.1]-P[0.5-1.99/0.01]-AC[16-45/1]

A-APTP2.5-[10-40/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]

A-APTP2.5-[10-40/0.1]-P[1-2.49/0.01]-AC[16-45/1]

A-APTP3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]

A-APTP3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]

A-APTP4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]

A-APTP4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]

A-APTP5-[10-40/0.1]-P[2-4.99/0.01]-A[15,20,25,30]

A-APTP5-[10-40/0.1]-P[2-4.99/0.01]-AC[16-45/1]

A-APTP6-[10-40/0.1]-P[2.5-5.99/0.01]-A[15,20,25,30]

A-APTP6-[10-40/0.1]-P[2.5-5.99/0.01]-AC[16-45/1]

A-APTP8-[10-40/0.1]-P[5-7.99/0.01]-A[15,20,25,30]

A-APTP8-[10-40/0.1]-P[5-7.99/0.01]-AC[16-45/1]

A-APTP10-[10-40/0.1]-P[7-9.99/0.01]-A[15,20,25,30]

A-APTP10-[10-40/0.1]-P[7-9.99/0.01]-AC[16-45/1]

A-APTP13-[10-40/0.1]-P[10-12.99/0.01]-A[15,20,25,30]

A-APTP13-[10-40/0.1]-P[10-12.99/0.01]-AC[16-19/1]

A-APTP13-[10-40/0.1]-P[10-12.99/0.01]-AC[21-24/1]

A-APTP13-[10-40/0.1]-P[10-12.99/0.01]-AC[26-29/1]

A-APTP13-[10-40/0.1]-P[10-12.99/0.01]-AC[31-45/1]

A-APTP16-[10-40/0.1]-P[13-15.99/0.01]-A[15,20,25,30]

A-APTP16-[10-40/0.1]-P[13-15.99/0.01]-AC[16-19/1]

A-APTP16-[10-40/0.1]-P[13-15.99/0.01]-AC[21-24/1]

A-APTP16-[10-40/0.1]-P[13-15.99/0.01]-AC[26-29/1]

A-APTP16-[10-40/0.1]-P[13-15.99/0.01]-AC[31-45/1]

A-HTFPA1.6-[10-40/0.1]-P[0.3-1.59/0.01]-A[10,15,20,25,30]

A-HTFPA1.6-[10-40/0.1]-P[0.3-1.59/0.01]-AC[16-45/1]

A-HTFPA2.0-[10-40/0.1]-P[0.5-1.99/0.01]-A[10,15,20,25,30]

A-HTFPA2.0-[10-40/0.1]-P[0.5-1.99/0.01]-AC[16-45/1]

A-HTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-A[10,15,20,25,30]

A-HTFPA2.5-[10-40/0.1]-P[1-2.49/0.01]-AC[16-45/1]

A-HTFPA3-[10-40/0.1]-P[1-2.99/0.01]-A[10,15,20,25,30]

A-HTFPA3-[10-40/0.1]-P[1-2.99/0.01]-AC[16-45/1]

A-HTFPA4-[10-40/0.1]-P[2-3.99/0.01]-A[15,20,25,30]

A-HTFPA4-[10-40/0.1]-P[2-3.99/0.01]-AC[16-45/1]

A-HTFPA5-[10-40/0.1]-P[2-4.99/0.01]-A[15,20,25,30]

A-HTFPA5-[10-40/0.1]-P[2-4.99/0.01]-AC[16-45/1]

A-HTFPA6-[10-40/0.1]-P[2.5-5.99/0.01]-A[15,20,25,30]

A-HTFPA6-[10-40/0.1]-P[2.5-5.99/0.01]-AC[16-45/1]

A-HTFPA8-[10-40/0.1]-P[5-7.99/0.01]-A[15,20,25,30]

A-HTFPA8-[10-40/0.1]-P[5-7.99/0.01]-AC[16-45/1]

A-HTFPA10-[10-40/0.1]-P[7-9.99/0.01]-A[15,20,25,30]

A-HTFPA10-[10-40/0.1]-P[7-9.99/0.01]-AC[16-45/1]

A-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-A[15,20,25,30]

A-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[16-19/1]

A-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[21-24/1]

A-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[26-29/1]

A-HTFPA13-[10-40/0.1]-P[10-12.99/0.01]-AC[31-45/1]

A-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-A[15,20,25,30]

A-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[16-19/1]

A-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[21-24/1]

A-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[26-29/1]

A-HTFPA16-[10-40/0.1]-P[13-15.99/0.01]-AC[31-45/1]

A-HTFPR1.6-[10-40/0.1]-P[0.3-1.59/0.01]

A-HTFPR2.0-[10-40/0.1]-P[0.5-1.99/0.01]

A-HTFPR2.5-[10-40/0.1]-P[1-2.49/0.01]

A-HTFPR3-[10-40/0.1]-P[1-2.99/0.01]

刃先形状

材質

シャンク径D公差

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKD11相当	+0.005/0	1.6	10 ～ 40	10 ～ 30	-	0.3 ～ 1.59	10	1個
先端鋭角	SKD11相当	+0.005/0	1.6	10 ～ 40	-	16 ～ 45	0.3 ～ 1.59	10	1個
先端鋭角	SKD11相当	+0.005/0	2	10 ～ 40	10 ～ 30	-	0.5 ～ 1.99	10	1個
先端鋭角	SKD11相当	+0.005/0	2	10 ～ 40	-	16 ～ 45	0.5 ～ 1.99	10	1個
先端鋭角	SKD11相当	+0.005/0	2.5	10 ～ 40	10 ～ 30	-	1 ～ 2.49	10	1個
先端鋭角	SKD11相当	+0.005/0	2.5	10 ～ 40	-	16 ～ 45	1 ～ 2.49	10	1個
先端鋭角	SKD11相当	+0.005/0	3	10 ～ 40	10 ～ 30	-	1 ～ 2.99	10	1個
先端鋭角	SKD11相当	+0.005/0	3	10 ～ 40	-	16 ～ 45	1 ～ 2.99	10	1個
先端鋭角	SKD11相当	+0.005/0	4	10 ～ 40	15 ～ 30	-	2 ～ 3.99	10	1個
先端鋭角	SKD11相当	+0.005/0	4	10 ～ 40	-	16 ～ 45	2 ～ 3.99	10	1個
先端鋭角	SKD11相当	+0.005/0	5	10 ～ 40	15 ～ 30	-	2 ～ 4.99	10	1個
先端鋭角	SKD11相当	+0.005/0	5	10 ～ 40	-	16 ～ 45	2 ～ 4.99	10	1個
先端鋭角	SKD11相当	+0.005/0	6	10 ～ 40	15 ～ 30	-	2.5 ～ 5.99	10	1個
先端鋭角	SKD11相当	+0.005/0	6	10 ～ 40	-	16 ～ 45	2.5 ～ 5.99	10	1個
先端鋭角	SKD11相当	+0.005/0	8	10 ～ 40	15 ～ 30	-	5 ～ 7.99	10	1個
先端鋭角	SKD11相当	+0.005/0	8	10 ～ 40	-	16 ～ 45	5 ～ 7.99	10	1個
先端鋭角	SKD11相当	+0.005/0	10	10 ～ 40	15 ～ 30	-	7 ～ 9.99	10	1個
先端鋭角	SKD11相当	+0.005/0	10	10 ～ 40	-	16 ～ 45	7 ～ 9.99	10	1個
先端鋭角	SKD11相当	+0.005/0	13	10 ～ 40	15 ～ 30	-	10 ～ 12.99	10	1個
先端鋭角	SKD11相当	+0.005/0	13	10 ～ 40	-	16 ～ 19	10 ～ 12.99	10	1個
先端鋭角	SKD11相当	+0.005/0	13	10 ～ 40	-	21 ～ 24	10 ～ 12.99	10	1個
先端鋭角	SKD11相当	+0.005/0	13	10 ～ 40	-	26 ～ 29	10 ～ 12.99	10	1個
先端鋭角	SKD11相当	+0.005/0	13	10 ～ 40	-	31 ～ 45	10 ～ 12.99	10	1個
先端鋭角	SKD11相当	+0.005/0	16	10 ～ 40	15 ～ 30	-	13 ～ 15.99	10	1個
先端鋭角	SKD11相当	+0.005/0	16	10 ～ 40	-	16 ～ 19	13 ～ 15.99	10	1個
先端鋭角	SKD11相当	+0.005/0	16	10 ～ 40	-	21 ～ 24	13 ～ 15.99	10	1個
先端鋭角	SKD11相当	+0.005/0	16	10 ～ 40	-	26 ～ 29	13 ～ 15.99	10	1個
先端鋭角	SKD11相当	+0.005/0	16	10 ～ 40	-	31 ～ 45	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	1.6	10 ～ 40	10 ～ 30	-	0.3 ～ 1.59	10	1個
先端鋭角	SKH51相当	+0.005/0	1.6	10 ～ 40	-	16 ～ 45	0.3 ～ 1.59	10	1個
先端鋭角	SKH51相当	+0.005/0	2	10 ～ 40	10 ～ 30	-	0.5 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	2	10 ～ 40	-	16 ～ 45	0.5 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	2.5	10 ～ 40	10 ～ 30	-	1 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	2.5	10 ～ 40	-	16 ～ 45	1 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	3	10 ～ 40	10 ～ 30	-	1 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	3	10 ～ 40	-	16 ～ 45	1 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	4	10 ～ 40	15 ～ 30	-	2 ～ 3.99	10	1個
先端鋭角	SKH51相当	+0.005/0	4	10 ～ 40	-	16 ～ 45	2 ～ 3.99	10	1個
先端鋭角	SKH51相当	+0.005/0	5	10 ～ 40	15 ～ 30	-	2 ～ 4.99	10	1個
先端鋭角	SKH51相当	+0.005/0	5	10 ～ 40	-	16 ～ 45	2 ～ 4.99	10	1個
先端鋭角	SKH51相当	+0.005/0	6	10 ～ 40	15 ～ 30	-	2.5 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	6	10 ～ 40	-	16 ～ 45	2.5 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	8	10 ～ 40	15 ～ 30	-	5 ～ 7.99	10	1個
先端鋭角	SKH51相当	+0.005/0	8	10 ～ 40	-	16 ～ 45	5 ～ 7.99	10	1個
先端鋭角	SKH51相当	+0.005/0	10	10 ～ 40	15 ～ 30	-	7 ～ 9.99	10	1個
先端鋭角	SKH51相当	+0.005/0	10	10 ～ 40	-	16 ～ 45	7 ～ 9.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	15 ～ 30	-	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	16 ～ 19	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	21 ～ 24	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	26 ～ 29	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	13	10 ～ 40	-	31 ～ 45	10 ～ 12.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	15 ～ 30	-	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	16 ～ 19	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	21 ～ 24	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	26 ～ 29	13 ～ 15.99	10	1個
先端鋭角	SKH51相当	+0.005/0	16	10 ～ 40	-	31 ～ 45	13 ～ 15.99	10	1個
先端R	SKH51相当	+0.005/0	1.6	10 ～ 40	-	-	0.3 ～ 1.59	10	1個
先端R	SKH51相当	+0.005/0	2	10 ～ 40	-	-	0.5 ～ 1.99	10	1個
先端R	SKH51相当	+0.005/0	2.5	10 ～ 40	-	-	1 ～ 2.49	10	1個
先端R	SKH51相当	+0.005/0	3	10 ～ 40	-	-	1 ～ 2.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ストリッパプレートに設置するパイロットパンチです。パイロットパンチをパンチプレートに設置する場合に比べ、パイロットパンチと被加工材が擦れる距離を小さくすることができます。この場合、ストリッパプレートが位置決めの基準になるため、ストリッパガイドピンを用いてストリッパ挙動を規制することをお勧めします。
