位置決めノック穴付パイロットパンチ－ディコート®処理－

位置決めノック穴付パイロットパンチ－ディコート®処理－
未確定：候補が120型番あります。
数量：

商品情報

関連ページ

ディコート®処理  P.1729

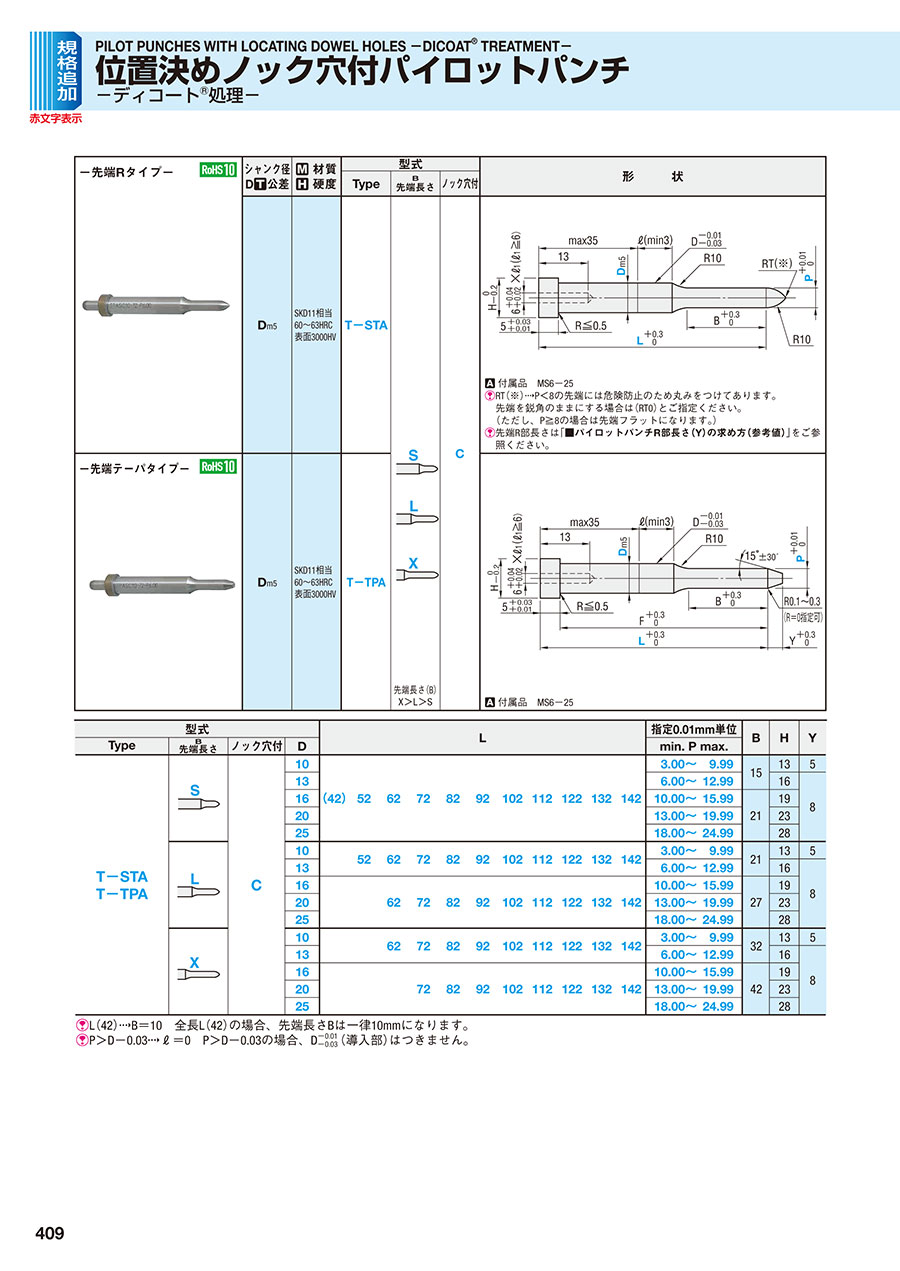

外形図・製品仕様

-先端Rタイプ-シャンク径
D公差
材質

硬度		型式形 状
TypeB
先端
長さ		ノック
穴付

位置決めノック穴付パイロットパンチ-ディコート®処理-

Dm5SKD11相当
60～63HRC
表面3000HV		T-STA

位置決めノック穴付パイロットパンチ-ディコート®処理-

先端長さ（B）
X＞L＞S		C

位置決めノック穴付パイロットパンチ-ディコート®処理-

付属品 MS6-25
RT（※）P＜8の先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）
先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
-先端テーパタイプ-Dm5SKD11相当
60～63HRC
表面3000HV		T-TPA

位置決めノック穴付パイロットパンチ-ディコート®処理-

付属品 MS6-25

位置決めノック穴付パイロットパンチ-ディコート®処理-

規格表

型式L指定0.01mm
単位		BHY
TypeB
