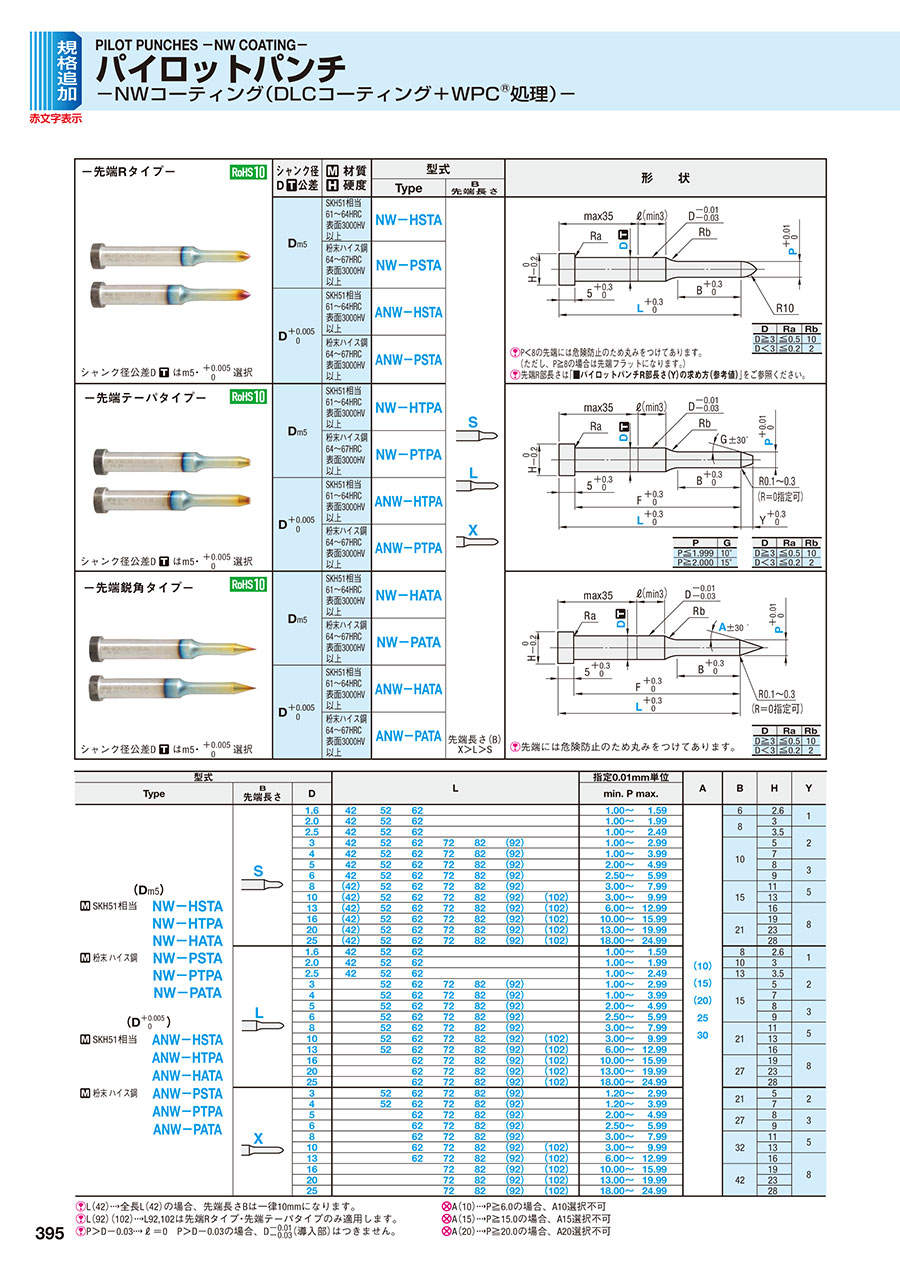

パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－
未確定：候補が7,636型番あります。
商品情報
関連ページ
NWコーティング P.1731
外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | 型式 | 形 状 | ||
|---|---|---|---|---|---|
| Type | B 先端長さ | ||||
| ー先端Rタイプー | Dm5 | SKH51相当 61～64HRC 表面3000HV以上 | NW-HSTA |
|
|
| 粉末ハイス鋼 64～67HRC 表面3000HV以上 | NW-PSTA | |||
| D +0.005/0 | SKH51相当 61～64HRC 表面3000HV以上 | ANW-HSTA | |||
| シャンク径公差Dはm5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC 表面3000HV以上 | ANW-PSTA | P＜8の先端には危険防止のため丸みをつけてあります。 （ただし、P≧8の場合は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 | ||
| ー先端テーパタイプー | Dm5 | SKH51相当 61～64HRC 表面3000HV以上 | NW-HTPA |
| |
| 粉末ハイス鋼 64～67HRC 表面3000HV以上 | NW-PTPA | |||
| D +0.005/0 | SKH51相当 61～64HRC 表面3000HV以上 | ANW-HTPA | |||
| シャンク径公差Dはm5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC 表面3000HV以上 | ANW-PTPA | |||
| ー先端鋭角タイプー | Dm5 | SKH51相当 61～64HRC 表面3000HV以上 | NW-HATA |
| |
| 粉末ハイス鋼 64～67HRC 表面3000HV以上 | NW-PATA | |||
| D +0.005/0 | SKH51相当 61～64HRC 表面3000HV以上 | ANW-HATA | |||
| シャンク径公差Dはm5・ +0.005/0選択 | 粉末ハイス鋼 64～67HRC 表面3000HV以上 | ANW-PATA | 先端長さ（B） X＞L＞S | 先端には危険防止のため丸みをつけてあります。 | |
規格表
| 型式 | L | 指定0.01mm単位 | A | B | H | Y | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B 先端長さ | D | min. P max. | |||||||||||
| （Dm5） SKH51相当 NW-HSTA NW-HTPA NW-HATA 粉末 ハイス鋼 NW-PSTA NW-PTPA NW-PATA |
| 1.6 | 42 | 52 | 62 | 1.00～1.59 | （10） （15） （20） 25 30 | 6 | 2.6 | 1 | ||||
| 2.0 | 42 | 52 | 62 | 1.00～1.99 | 8 | 3 | ||||||||
| 2.5 | 42 | 52 | 62 | 1.00～2.49 | 3.5 | 2 | ||||||||
| 3 | 42 | 52 | 62 | 72 | 82 | （92） | 1.00～2.99 | 10 | 5 | |||||
| 4 | 42 | 52 | 62 | 72 | 82 | （92） | 1.00～3.99 | 7 | ||||||
| 5 | 42 | 52 | 62 | 72 | 82 | （92） | 2.00～4.99 | 8 | 3 | |||||
| 6 | 42 | 52 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | ||||||
| 8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 15 | 11 | 5 | ||||
| 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 13 | |||||
| 13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 16 | 8 | ||||
| 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 21 | 19 | ||||
| 20 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | 23 | |||||
| 25 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | 28 | |||||
| 1.6 | 42 | 52 | 62 | 1.00～1.59 | 8 | 2.6 | 1 | ||||||
| 2.0 | 42 | 52 | 62 | 1.00～1.99 | 10 | 3 | ||||||||
| 2.5 | 42 | 52 | 62 | 1.00～2.49 | 13 | 3.5 | 2 | |||||||
| （D +0.005/0） SKH51相当 ANW-HSTA ANW-HTPA ANW-HATA 粉末 ハイス鋼 ANW-PSTA ANW-PTPA ANW-PATA | 3 | 52 | 62 | 72 | 82 | （92） | 1.00～2.99 | 15 | 5 | |||||
| 4 | 52 | 62 | 72 | 82 | （92） | 1.00～3.99 | 7 | |||||||
| 5 | 52 | 62 | 72 | 82 | （92） | 2.00～4.99 | 8 | 3 | ||||||
| 6 | 52 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | |||||||
| 8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 21 | 11 | 5 | |||||
| 10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 13 | ||||||
| 13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 16 | 8 | |||||
| 16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 27 | 19 | ||||||
| 20 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | 23 | |||||||
| 25 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | 28 | |||||||
| 3 | 52 | 62 | 72 | 82 | （92） | 1.20～2.99 | 21 | 5 | 2 | ||||
| 4 | 52 | 62 | 72 | 82 | （92） | 1.20～3.99 | 7 | |||||||
| 5 | 62 | 72 | 82 | （92） | 2.00～4.99 | 27 | 8 | 3 | ||||||
| 6 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | ||||||||
| 8 | 62 | 72 | 82 | （92） | 3.00～7.99 | 32 | 11 | 5 | ||||||
| 10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 13 | |||||||
| 13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 16 | 8 | ||||||
| 16 | 72 | 82 | （92） | （102） | 10.00～15.99 | 42 | 19 | |||||||
| 20 | 72 | 82 | （92） | （102） | 13.00～19.99 | 23 | ||||||||
| 25 | 72 | 82 | （92） | （102） | 18.00～24.99 | 28 | ||||||||
L（42）全長L（42）の場合、先端長さBは一律10mmになります。
L（92）（102）L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
L（92）（102）L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
A（10）P≧6.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
関連情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
DLCコーティングとWPC®処理を併用することで、コーティング膜の耐久性を向上したパイロットパンチです。先端形状で3種類、パンチ軸径公差で2種類、材質で2種類から選択可能です。
