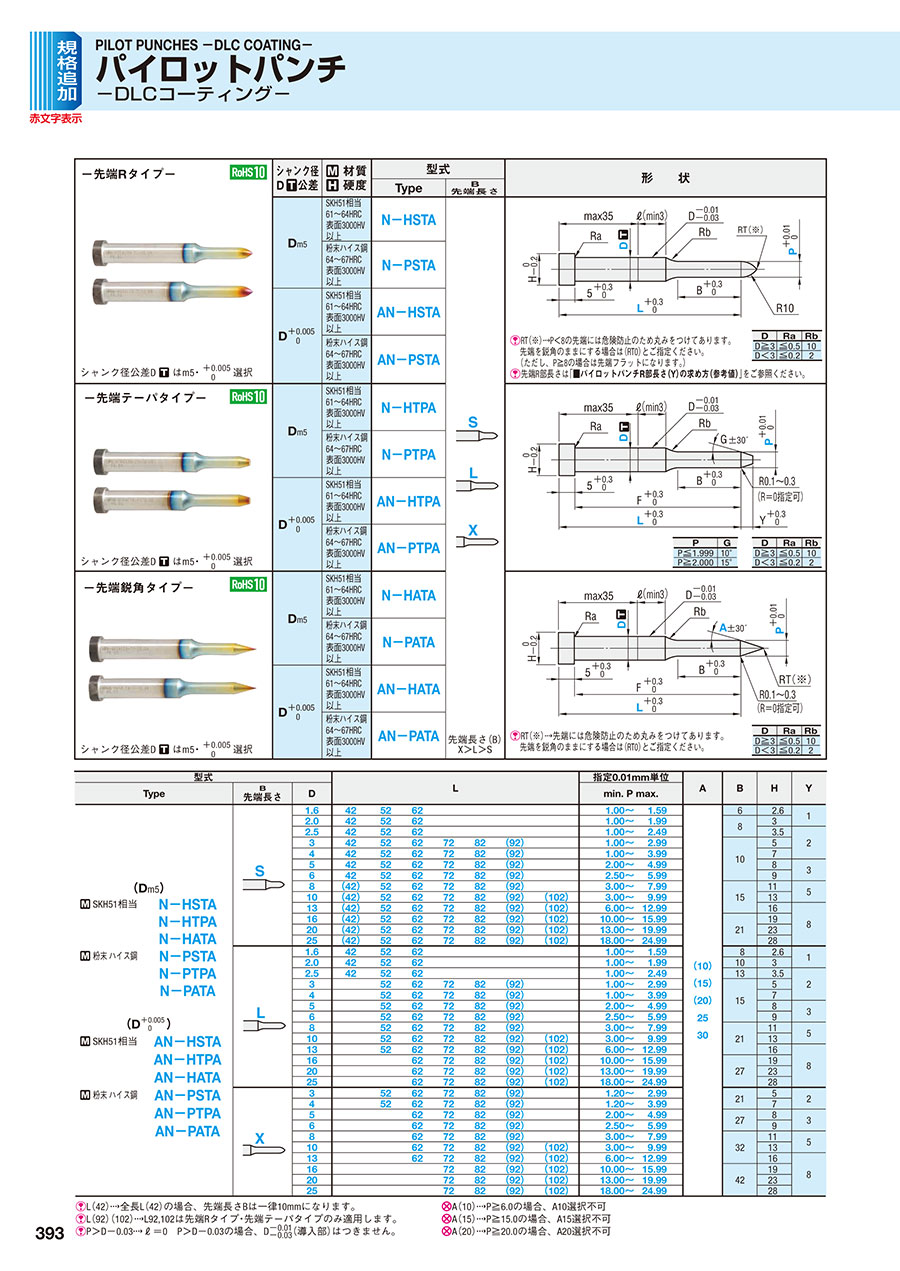

	シャンク径 D公差	材質硬度	Type	B 先端長さ	形状
	シャンク径 D公差	材質硬度	型式		形状
ー先端Rタイプー	D_m5	SKH51相当 61～64HRC 表面3000HV以上	N-HSTA
	D_m5	粉末ハイス鋼 64～67HRC 表面3000HV以上	N-PSTA
	D +0.005/0	SKH51相当 61～64HRC 表面3000HV以上	AN-HSTA
シャンク径公差Dはm5・ +0.005/0 選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV以上	AN-PSTA		RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
ー先端テーパタイプー	D_m5	SKH51相当 61～64HRC 表面3000HV以上	N-HTPA
	D_m5	粉末ハイス鋼 64～67HRC 表面3000HV以上	N-PTPA
	D +0.005/0	SKH51相当 61～64HRC 表面3000HV以上	AN-HTPA
シャンク径公差Dはm5・ +0.005/0 選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV以上	AN-PTPA
ー先端鋭角タイプー	D_m5	SKH51相当 61～64HRC 表面3000HV以上	N-HATA
	D_m5	粉末ハイス鋼 64～67HRC 表面3000HV以上	N-PATA
	D +0.005/0	SKH51相当 61～64HRC 表面3000HV以上	AN-HATA
シャンク径公差Dはm5・ +0.005/0 選択	D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV以上	AN-PATA	先端長さ（B） X＞L＞S	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。

規格表

型式			L							指定0.01mm単位	A	B	H	Y
Type	B 先端長さ	D	L							min. P max.	A	B	H	Y
（D_m5） SKH51相当 N-HSTA N-HTPA N-HATA 粉末ハイス鋼 N-PSTA N-PTPA N-PATA		1.6	42	52	62					1.00～1.59	（10）（15）（20） 25 30	6	2.6	1
		2.0	42	52	62					1.00～1.99		8	3	1
		2.5	42	52	62					1.00～2.49		8	3.5	2
		3	42	52	62	72	82	（92）		1.00～2.99		10	5
		4	42	52	62	72	82	（92）		1.00～3.99			7
		5	42	52	62	72	82	（92）		2.00～4.99			8	3
		6	42	52	62	72	82	（92）		2.50～5.99			9	3
		8	（42）	52	62	72	82	（92）		3.00～7.99		15	11	5
		10	（42）	52	62	72	82	（92）	（102）	3.00～9.99			13	5
		13	（42）	52	62	72	82	（92）	（102）	6.00～12.99			16	8
		16	（42）	52	62	72	82	（92）	（102）	10.00～15.99		21	19
		20	（42）	52	62	72	82	（92）	（102）	13.00～19.99			23
		25	（42）	52	62	72	82	（92）	（102）	18.00～24.99			28
		1.6	42	52	62					1.00～1.59		8	2.6	1
		2.0	42	52	62					1.00～1.99		10	3	1
		2.5	42	52	62					1.00～2.49		13	3.5	2
（D +0.005/0） SKH51相当 AN-HSTA AN-HTPA AN-HATA 粉末ハイス鋼 AN-PSTA AN-PTPA AN-PATA		3		52	62	72	82	（92）		1.00～2.99		15	5
		4		52	62	72	82	（92）		1.00～3.99			7
		5		52	62	72	82	（92）		2.00～4.99			8	3
		6		52	62	72	82	（92）		2.50～5.99			9	3
		8		52	62	72	82	（92）		3.00～7.99		21	11	5
		10		52	62	72	82	（92）	（102）	3.00～9.99			13	5
		13		52	62	72	82	（92）	（102）	6.00～12.99			16	8
		16			62	72	82	（92）	（102）	10.00～15.99		27	19
		20			62	72	82	（92）	（102）	13.00～19.99			23
		25			62	72	82	（92）	（102）	18.00～24.99			28
		3		52	62	72	82	（92）		1.20～2.99		21	5	2
		4		52	62	72	82	（92）		1.20～3.99		21	7	2
		5			62	72	82	（92）		2.00～4.99		27	8	3
		6			62	72	82	（92）		2.50～5.99		27	9	3
		8			62	72	82	（92）		3.00～7.99		32	11	5
		10			62	72	82	（92）	（102）	3.00～9.99			13	5
		13			62	72	82	（92）	（102）	6.00～12.99			16	8
		16				72	82	（92）	（102）	10.00～15.99		42	19
		20				72	82	（92）	（102）	13.00～19.99			23
		25				72	82	（92）	（102）	18.00～24.99			28

L（42）全長L（42）の場合、先端長さBは一律10mmになります。
L（92）（102）L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

A（10）P≧6.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

...

128

型番

AN-HATAL1.6-[42-62/10]-P[0.5-1.59/0.01]-A[10-30/5]

AN-HATAL1.6-LC[27-61.9/0.1]-P[0.5-1.59/0.01]-A[10-30/5]

AN-HATAL1.6-LCT[27-61.9/0.1]-P[0.5-1.59/0.01]-A[10-30/5]

AN-HATAL1.6-LMT[27-61.9/0.1]-P[0.5-1.59/0.01]-A[10-30/5]

AN-HATAL2.0-[42-62/10]-P[0.5-1.99/0.01]-A[10-30/5]

AN-HATAL2.0-LC[27-61.9/0.1]-P[0.5-1.99/0.01]-A[10-30/5]

AN-HATAL2.0-LCT[27-61.9/0.1]-P[0.5-1.99/0.01]-A[10-30/5]

AN-HATAL2.0-LMT[27-61.9/0.1]-P[0.5-1.99/0.01]-A[10-30/5]

AN-HATAL2.5-[42-62/10]-P[1-2.49/0.01]-A[10-30/5]

AN-HATAL2.5-LC[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AN-HATAL2.5-LCT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AN-HATAL2.5-LMT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AN-HATAL3-[52-82/10]-P[1-2.99/0.01]-A[10-30/5]

AN-HATAL3-LC[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AN-HATAL3-LCT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AN-HATAL3-LMT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AN-HATAL4-[52-82/10]-P[1-3.99/0.01]-A[10-30/5]

AN-HATAL4-LC[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AN-HATAL4-LCT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AN-HATAL4-LMT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AN-HATAL5-[52-82/10]-P[2-4.99/0.01]-A[10-30/5]

AN-HATAL5-[52-82/10]-PC[1-1.99/0.01]-A[10-30/5]

AN-HATAL5-LC[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AN-HATAL5-LC[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AN-HATAL5-LCT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AN-HATAL5-LCT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AN-HATAL5-LMT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AN-HATAL5-LMT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AN-HATAL6-[52-82/10]-P[2.5-5.99/0.01]-A[10-30/5]

AN-HATAL6-[52-82/10]-PC[1.25-2.49/0.01]-A[10-30/5]

AN-HATAL6-LC[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AN-HATAL6-LC[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AN-HATAL6-LCT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AN-HATAL6-LCT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AN-HATAL6-LMT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AN-HATAL6-LMT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AN-HATAL8-[52-82/10]-P[3-7.99/0.01]-A[10-30/5]

AN-HATAL8-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL8-LC[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AN-HATAL8-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL8-LCT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AN-HATAL8-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL8-LMT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AN-HATAL8-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL10-[52-82/10]-P[3-9.99/0.01]-A[10-30/5]

AN-HATAL10-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL10-LC[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AN-HATAL10-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL10-LCT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AN-HATAL10-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL10-LMT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AN-HATAL10-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AN-HATAL13-[52-82/10]-P[6-12.99/0.01]-A[10-30/5]

AN-HATAL13-[52-82/10]-PC[3-5.99/0.01]-A[10-30/5]

AN-HATAL13-LC[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AN-HATAL13-LC[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AN-HATAL13-LCT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AN-HATAL13-LCT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AN-HATAL13-LMT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AN-HATAL13-LMT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

刃先形状

材質

シャンク径D公差

B（先端長さ/刃先長さ）

D（シャンク径）

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKH51相当	+0.005/0	L	1.6	42 ～ 62	10 ～ 30	-	-	-	0.5 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	27 ～ 61.9	-	-	0.5 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	27 ～ 61.9	-	0.5 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	-	27 ～ 61.9	0.5 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	42 ～ 62	10 ～ 30	-	-	-	0.5 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	27 ～ 61.9	-	-	0.5 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	27 ～ 61.9	-	0.5 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	-	27 ～ 61.9	0.5 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	52 ～ 82	10 ～ 30	-	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	52 ～ 82	10 ～ 30	-	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	-	3 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

128

基本情報

基本情報

低摩擦係数が特徴のDLCコーティングを施したパイロットパンチです。被加工材がアルミ系材料の場合に有効です。先端形状で3種類、パンチ軸径公差で2種類、材質で2種類から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パイロットパンチ－DLCコーティング－のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プレス金型部品

満足度：4.02018/08/02

溶着で問題の多かったアルミのプレス加工でしたが、こちらのにパンチに変更したらトラブルが減りました

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品パイロットパンチ－DLCコーティング－	パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－	パイロットパンチ－TiCNコーティング－	パイロットパンチ	パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	お見積り	3日目	3日目	3日目	お見積り
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	DLC(XCD)コーティング	DLC+WPC	TiCN（XCN)コーティング	なし	HWコーティング	HXコーティング
取付プレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
