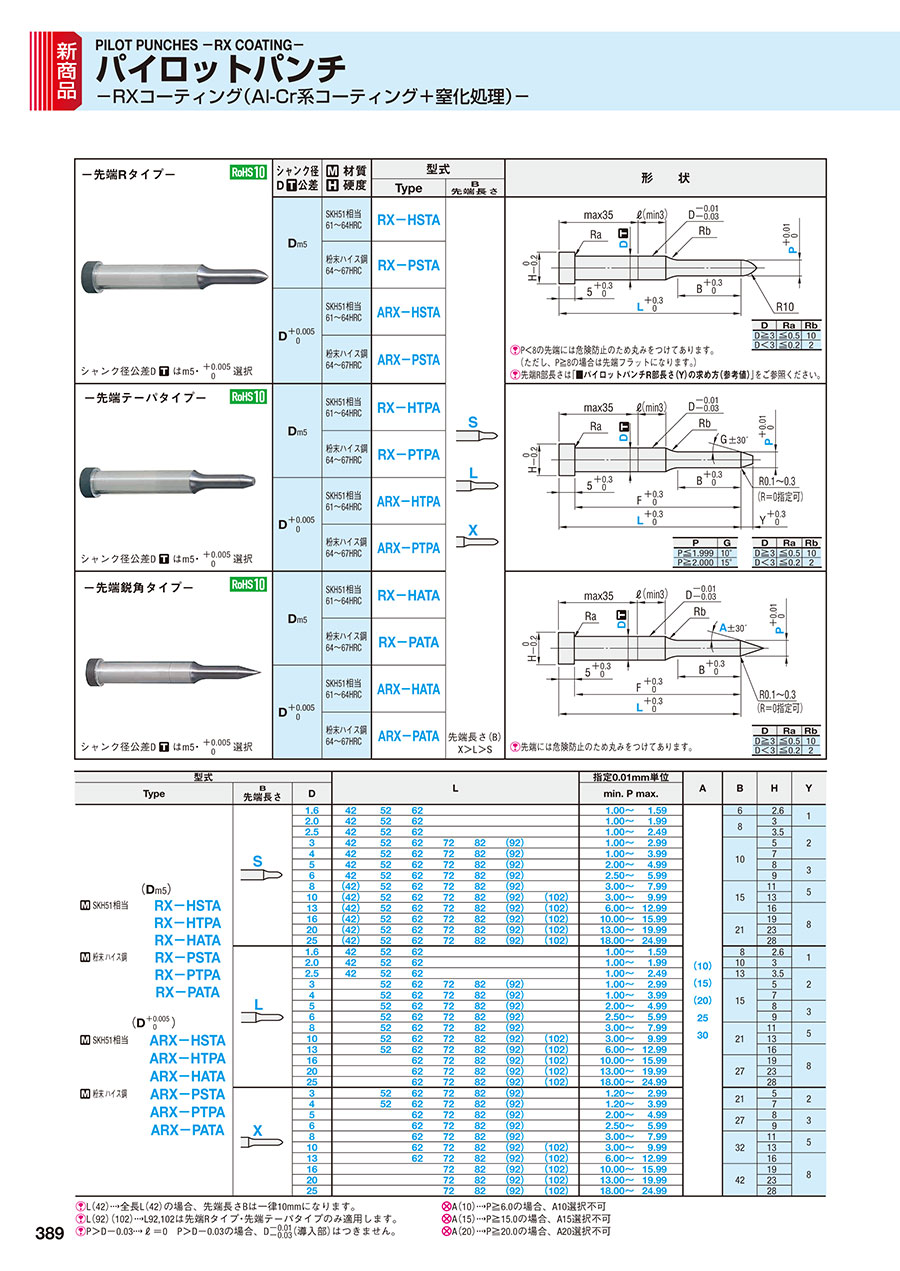

	シャンク径 D公差	材質硬度	Type	B 先端長さ	形状
	シャンク径 D公差	材質硬度	型式		形状
ー先端Rタイプー	D_m5	SKH51相当 61～64HRC	RX-HSTA
	D_m5	粉末ハイス鋼 64～67HRC	RX-PSTA
	D +0.005/0	SKH51相当 61～64HRC	ARX-HSTA
シャンク径公差Dはm5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	ARX-PSTA		P＜8の先端には危険防止のため丸みをつけてあります。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
ー先端テーパタイプー	D_m5	SKH51相当 61～64HRC	RX-HTPA
	D_m5	粉末ハイス鋼 64～67HRC	RX-PTPA
	D +0.005/0	SKH51相当 61～64HRC	ARX-HTPA
シャンク径公差Dはm5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	ARX-PTPA
ー先端鋭角タイプー	D_m5	SKH51相当 61～64HRC	RX-HATA
	D_m5	粉末ハイス鋼 64～67HRC	RX-PATA
	D +0.005/0	SKH51相当 61～64HRC	ARX-HATA
シャンク径公差Dはm5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	ARX-PATA	先端長さ（B） X＞L＞S	先端には危険防止のため丸みをつけてあります。

規格表

型式			L							指定0.01mm単位	A	B	H	Y
Type	B 先端長さ	D	L							min. P max.	A	B	H	Y
（D_m5） SKH51相当 RX-HSTA RX-HTPA RX-HATA 粉末ハイス鋼 RX-PSTA RX-PTPA RX-PATA		1.6	42	52	62					1.00～1.59	（10）（15）（20） 25 30	6	2.6	1
		2.0	42	52	62					1.00～1.99		8	3	1
		2.5	42	52	62					1.00～2.49		8	3.5	2
		3	42	52	62	72	82	（92）		1.00～2.99		10	5
		4	42	52	62	72	82	（92）		1.00～3.99			7
		5	42	52	62	72	82	（92）		2.00～4.99			8	3
		6	42	52	62	72	82	（92）		2.50～5.99			9	3
		8	（42）	52	62	72	82	（92）		3.00～7.99		15	11	5
		10	（42）	52	62	72	82	（92）	（102）	3.00～9.99			13	5
		13	（42）	52	62	72	82	（92）	（102）	6.00～12.99			16	8
		16	（42）	52	62	72	82	（92）	（102）	10.00～15.99		21	19
		20	（42）	52	62	72	82	（92）	（102）	13.00～19.99			23
		25	（42）	52	62	72	82	（92）	（102）	18.00～24.99			28
		1.6	42	52	62					1.00～1.59		8	2.6	1
		2.0	42	52	62					1.00～1.99		10	3	1
		2.5	42	52	62					1.00～2.49		13	3.5	2
（D +0.005/0） SKH51相当 ARX-HSTA ARX-HTPA ARX-HATA 粉末ハイス鋼 ARX-PSTA ARX-PTPA ARX-PATA		3		52	62	72	82	（92）		1.00～2.99		15	5
		4		52	62	72	82	（92）		1.00～3.99			7
		5		52	62	72	82	（92）		2.00～4.99			8	3
		6		52	62	72	82	（92）		2.50～5.99			9	3
		8		52	62	72	82	（92）		3.00～7.99		21	11	5
		10		52	62	72	82	（92）	（102）	3.00～9.99			13	5
		13		52	62	72	82	（92）	（102）	6.00～12.99			16	8
		16			62	72	82	（92）	（102）	10.00～15.99		27	19
		20			62	72	82	（92）	（102）	13.00～19.99			23
		25			62	72	82	（92）	（102）	18.00～24.99			28
		3		52	62	72	82	（92）		1.20～2.99		21	5	2
		4		52	62	72	82	（92）		1.20～3.99		21	7	2
		5			62	72	82	（92）		2.00～4.99		27	8	3
		6			62	72	82	（92）		2.50～5.99		27	9	3
		8			62	72	82	（92）		3.00～7.99		32	11	5
		10			62	72	82	（92）	（102）	3.00～9.99			13	5
		13			62	72	82	（92）	（102）	6.00～12.99			16	8
		16				72	82	（92）	（102）	10.00～15.99		42	19
		20				72	82	（92）	（102）	13.00～19.99			23
		25				72	82	（92）	（102）	18.00～24.99			28

L（42）全長L（42）の場合、先端長さBは一律10mmになります。
L（92）（102）L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

A（10）P≧6.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

...

128

型番

ARX-HATAL1.6-[42-62/10]-P[1-1.59/0.01]-A[10-30/5]

ARX-HATAL1.6-LC[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

ARX-HATAL1.6-LCT[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

ARX-HATAL1.6-LMT[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

ARX-HATAL2.0-[42-62/10]-P[1-1.99/0.01]-A[10-30/5]

ARX-HATAL2.0-LC[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

ARX-HATAL2.0-LCT[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

ARX-HATAL2.0-LMT[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

ARX-HATAL2.5-[42-62/10]-P[1-2.49/0.01]-A[10-30/5]

ARX-HATAL2.5-LC[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

ARX-HATAL2.5-LCT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

ARX-HATAL2.5-LMT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

ARX-HATAL3-[52-82/10]-P[1-2.99/0.01]-A[10-30/5]

ARX-HATAL3-LC[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

ARX-HATAL3-LCT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

ARX-HATAL3-LMT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

ARX-HATAL4-[52-82/10]-P[1-3.99/0.01]-A[10-30/5]

ARX-HATAL4-LC[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

ARX-HATAL4-LCT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

ARX-HATAL4-LMT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

ARX-HATAL5-[52-82/10]-P[2-4.99/0.01]-A[10-30/5]

ARX-HATAL5-[52-82/10]-PC[1-1.99/0.01]-A[10-30/5]

ARX-HATAL5-LC[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

ARX-HATAL5-LC[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

ARX-HATAL5-LCT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

ARX-HATAL5-LCT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

ARX-HATAL5-LMT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

ARX-HATAL5-LMT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

ARX-HATAL6-[52-82/10]-P[2.5-5.99/0.01]-A[10-30/5]

ARX-HATAL6-[52-82/10]-PC[1.25-2.49/0.01]-A[10-30/5]

ARX-HATAL6-LC[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

ARX-HATAL6-LC[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

ARX-HATAL6-LCT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

ARX-HATAL6-LCT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

ARX-HATAL6-LMT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

ARX-HATAL6-LMT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

ARX-HATAL8-[52-82/10]-P[3-7.99/0.01]-A[10-30/5]

ARX-HATAL8-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL8-LC[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

ARX-HATAL8-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL8-LCT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

ARX-HATAL8-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL8-LMT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

ARX-HATAL8-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL10-[52-82/10]-P[3-9.99/0.01]-A[10-30/5]

ARX-HATAL10-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL10-LC[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

ARX-HATAL10-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL10-LCT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

ARX-HATAL10-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL10-LMT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

ARX-HATAL10-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

ARX-HATAL13-[52-82/10]-P[6-12.99/0.01]-A[10-30/5]

ARX-HATAL13-[52-82/10]-PC[3-5.99/0.01]-A[10-30/5]

ARX-HATAL13-LC[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

ARX-HATAL13-LC[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

ARX-HATAL13-LCT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

ARX-HATAL13-LCT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

ARX-HATAL13-LMT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

ARX-HATAL13-LMT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

刃先形状

材質

シャンク径D公差

B（先端長さ/刃先長さ）

D（シャンク径）

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKH51相当	+0.005/0	L	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	52 ～ 82	10 ～ 30	-	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	52 ～ 82	10 ～ 30	-	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	-	3 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

128

基本情報

基本情報

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用することでTiCN以上の耐久性を備えたパイロットパンチです。先端形状で3種類、パンチ軸径公差で2種類、材質で2種類から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－	パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－	パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）	パイロットパンチ－TiCNコーティング－	パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	パイロットパンチ－DLCコーティング－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	お見積り	5日目	3日目	3日目	お見積り
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	RXコーティング	HXコーティング	RWコーティング	TiCN（XCN)コーティング	HWコーティング	DLC(XCD)コーティング
取付プレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
