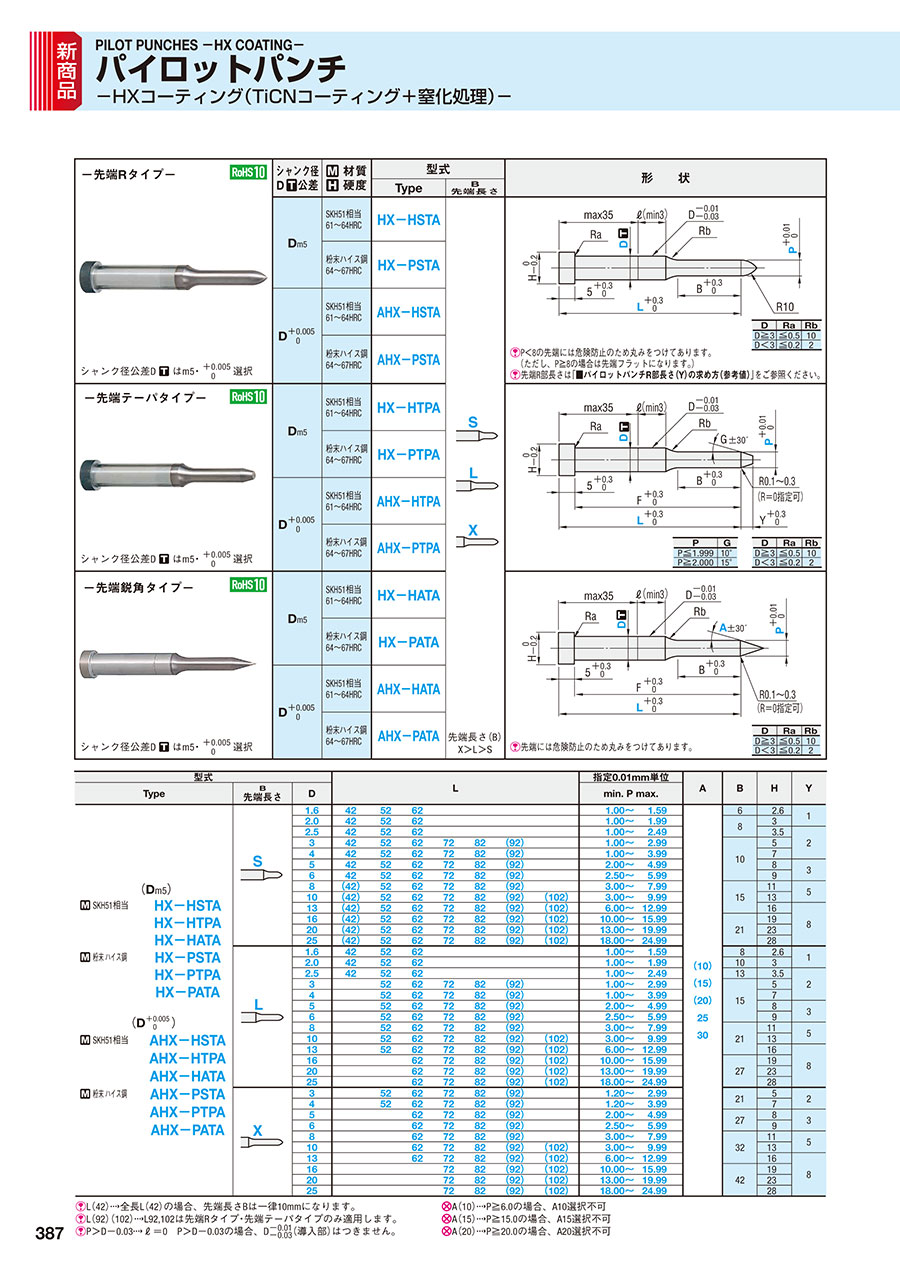

	シャンク径 D公差	材質硬度	Type	B 先端長さ	形状
	シャンク径 D公差	材質硬度	型式		形状
ー先端Rタイプー	D_m5	SKH51相当 61～64HRC	HX-HSTA
	D_m5	粉末ハイス鋼 64～67HRC	HX-PSTA
	D +0.005/0	SKH51相当 61～64HRC	AHX-HSTA
シャンク径公差D はm5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PSTA		P＜8の先端には危険防止のため丸みをつけてあります。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
ー先端テーパタイプー	D_m5	SKH51相当 61～64HRC	HX-HTPA
	D_m5	粉末ハイス鋼 64～67HRC	HX-PTPA
	D +0.005/0	SKH51相当 61～64HRC	AHX-HTPA
シャンク径公差D はm5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PTPA
ー先端鋭角タイプー	D_m5	SKH51相当 61～64HRC	HX-HATA
	D_m5	粉末ハイス鋼 64～67HRC	HX-PATA
	D +0.005/0	SKH51相当 61～64HRC	AHX-HATA
シャンク径公差D はm5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PATA	先端長さ（B） X＞L＞S	先端には危険防止のため丸みをつけてあります。

規格表

型式			L							指定0.01mm単位	A	B	H	Y
Type	B 先端長さ	D	L							min. P max.	A	B	H	Y
（D_m5） SKH51相当 HX-HSTA HX-HTPA HX-HATA 粉末ハイス鋼 HX-PSTA HX-PTPA HX-PATA		1.6	42	52	62					1.00～1.59	（10）（15）（20） 25 30	6	2.6	1
		2.0	42	52	62					1.00～1.99		8	3	1
		2.5	42	52	62					1.00～2.49		8	3.5	2
		3	42	52	62	72	82	（92）		1.00～2.99		10	5
		4	42	52	62	72	82	（92）		1.00～3.99			7
		5	42	52	62	72	82	（92）		2.00～4.99			8	3
		6	42	52	62	72	82	（92）		2.50～5.99			9	3
		8	（42）	52	62	72	82	（92）		3.00～7.99		15	11	5
		10	（42）	52	62	72	82	（92）	（102）	3.00～9.99			13	5
		13	（42）	52	62	72	82	（92）	（102）	6.00～12.99			16	8
		16	（42）	52	62	72	82	（92）	（102）	10.00～15.99		21	19
		20	（42）	52	62	72	82	（92）	（102）	13.00～19.99			23
		25	（42）	52	62	72	82	（92）	（102）	18.00～24.99			28
		1.6	42	52	62					1.00～1.59		8	2.6	1
		2.0	42	52	62					1.00～1.99		10	3	1
		2.5	42	52	62					1.00～2.49		13	3.5	2
（D +0.005/0） SKH51相当 AHX-HSTA AHX-HTPA AHX-HATA 粉末ハイス鋼 AHX-PSTA AHX-PTPA AHX-PATA		3		52	62	72	82	（92）		1.00～2.99		15	5
		4		52	62	72	82	（92）		1.00～3.99			7
		5		52	62	72	82	（92）		2.00～4.99			8	3
		6		52	62	72	82	（92）		2.50～5.99			9	3
		8		52	62	72	82	（92）		3.00～7.99		21	11	5
		10		52	62	72	82	（92）	（102）	3.00～9.99			13	5
		13		52	62	72	82	（92）	（102）	6.00～12.99			16	8
		16			62	72	82	（92）	（102）	10.00～15.99		27	19
		20			62	72	82	（92）	（102）	13.00～19.99			23
		25			62	72	82	（92）	（102）	18.00～24.99			28
		3		52	62	72	82	（92）		1.20～2.99		21	5	2
		4		52	62	72	82	（92）		1.20～3.99		21	7	2
		5			62	72	82	（92）		2.00～4.99		27	8	3
		6			62	72	82	（92）		2.50～5.99		27	9	3
		8			62	72	82	（92）		3.00～7.99		32	11	5
		10			62	72	82	（92）	（102）	3.00～9.99			13	5
		13			62	72	82	（92）	（102）	6.00～12.99			16	8
		16				72	82	（92）	（102）	10.00～15.99		42	19
		20				72	82	（92）	（102）	13.00～19.99			23
		25				72	82	（92）	（102）	18.00～24.99			28

L（42）全長L（42）の場合、先端長さBは一律10mmになります。
L（92）（102）L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

A（10）P≧6.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

...

128

型番

AHX-HATAL1.6-[42-62/10]-P[1-1.59/0.01]-A[10-30/5]

AHX-HATAL1.6-LC[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

AHX-HATAL1.6-LCT[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

AHX-HATAL1.6-LMT[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

AHX-HATAL2.0-[42-62/10]-P[1-1.99/0.01]-A[10-30/5]

AHX-HATAL2.0-LC[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

AHX-HATAL2.0-LCT[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

AHX-HATAL2.0-LMT[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

AHX-HATAL2.5-[42-62/10]-P[1-2.49/0.01]-A[10-30/5]

AHX-HATAL2.5-LC[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AHX-HATAL2.5-LCT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AHX-HATAL2.5-LMT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AHX-HATAL3-[52-82/10]-P[1-2.99/0.01]-A[10-30/5]

AHX-HATAL3-LC[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AHX-HATAL3-LCT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AHX-HATAL3-LMT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AHX-HATAL4-[52-82/10]-P[1-3.99/0.01]-A[10-30/5]

AHX-HATAL4-LC[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AHX-HATAL4-LCT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AHX-HATAL4-LMT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AHX-HATAL5-[52-82/10]-P[2-4.99/0.01]-A[10-30/5]

AHX-HATAL5-[52-82/10]-PC[1-1.99/0.01]-A[10-30/5]

AHX-HATAL5-LC[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHX-HATAL5-LC[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHX-HATAL5-LCT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHX-HATAL5-LCT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHX-HATAL5-LMT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHX-HATAL5-LMT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHX-HATAL6-[52-82/10]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-HATAL6-[52-82/10]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-HATAL6-LC[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-HATAL6-LC[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-HATAL6-LCT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-HATAL6-LCT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-HATAL6-LMT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-HATAL6-LMT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-HATAL8-[52-82/10]-P[3-7.99/0.01]-A[10-30/5]

AHX-HATAL8-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL8-LC[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHX-HATAL8-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL8-LCT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHX-HATAL8-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL8-LMT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHX-HATAL8-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL10-[52-82/10]-P[3-9.99/0.01]-A[10-30/5]

AHX-HATAL10-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL10-LC[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHX-HATAL10-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL10-LCT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHX-HATAL10-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL10-LMT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHX-HATAL10-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-HATAL13-[52-82/10]-P[6-12.99/0.01]-A[10-30/5]

AHX-HATAL13-[52-82/10]-PC[3-5.99/0.01]-A[10-30/5]

AHX-HATAL13-LC[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHX-HATAL13-LC[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AHX-HATAL13-LCT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHX-HATAL13-LCT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AHX-HATAL13-LMT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHX-HATAL13-LMT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

刃先形状

材質

シャンク径D公差

B（先端長さ/刃先長さ）

D（シャンク径）

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKH51相当	+0.005/0	L	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	52 ～ 82	10 ～ 30	-	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	52 ～ 82	10 ～ 30	-	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	-	3 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

128

基本情報

基本情報

TiCNコーティングの下地に窒化処理を施し、コーティング耐久性を向上したパイロットパンチです。先端形状で3種類、パンチ軸径公差で2種類、材質で2種類から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－	パイロットパンチ－TiCNコーティング－	パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－	パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	パイロットパンチ－DLCコーティング－	パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	3日目	お見積り	3日目	お見積り	お見積り
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	HXコーティング	TiCN（XCN)コーティング	RXコーティング	HWコーティング	DLC(XCD)コーティング	DLC+WPC
取付プレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準

よく一緒に購入される商品

ミスミ
パイロットパンチ－NWコーティング（DL…0
通常価格(税別) : -
通常出荷日 : 8日目
ミスミ
ストリッパ固定用パイロットパンチ4.5
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
絞り用パンチ　－ノーマル・ラップ仕上げ－4.5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ショルダーパンチ4.7
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
パイロットパンチ－TiCNコーティング－4.6
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
パイロットパンチ－先端径固定タイプ－5
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
パイロットパンチ4.4
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
パイロットパンチ－ラップ仕上げ－4.6
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
パイロットパンチ－ディコート処理－4.5
通常価格(税別) : -
通常出荷日 : 3日目

パイロットパンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

材質

シャンク径D公差

B（先端長さ/刃先長さ）

D（シャンク径）(mm)

L(全長)(mm)

A

LC

LCT

LMT

P

PC

タイプ

CAD

パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

パイロットパンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
