パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

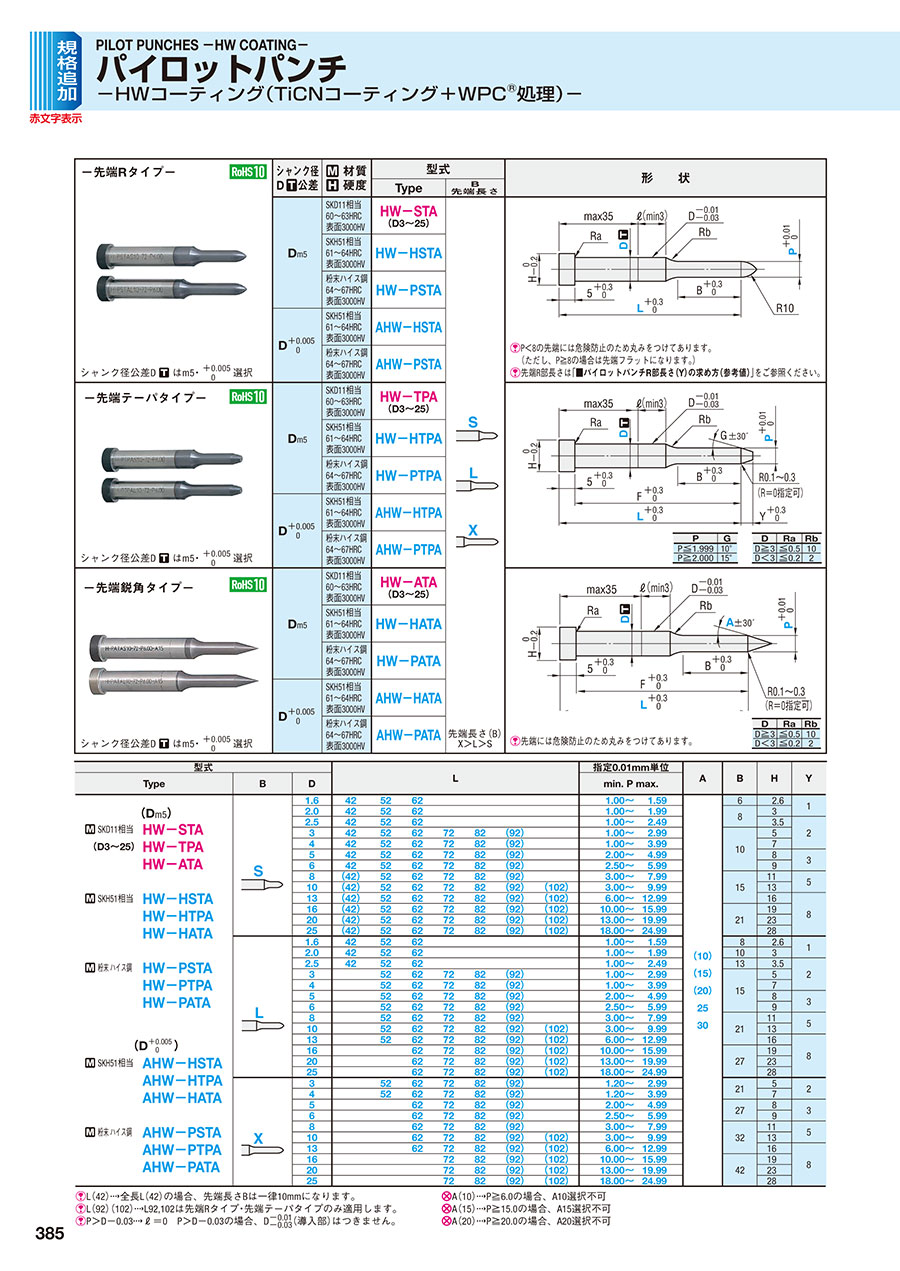

カタログ |P.385

規格拡大

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パイロットパンチ

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パイロットパンチ－TiCNコーティング－

4.6

通常出荷日：3 日目

TiCNコーティングとWPC®処理を併用し、コーティングの耐久性を向上したパイ...

詳細情報を確認する

先端形状
スタンダード
表面処理
HWコーティング
取付プレート
パンチプレート
シャンク(取付部)形状
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
規格表内の赤文字は23年8月に追加した商品です。

未確定：候補が9,230型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図・製品仕様

シャンク径
D[ T ]公差

[ M ]材質
[ H ]硬度

型式

形状

Type

B
先端長さ

ー先端Rタイプー

D_m5

SKD11相当
60～63HRC
表面3000HV

HW-STA
（D3～25）

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

D	Ra	Rb
D≧3	≦0.5	10
D<3	≦0.2	2

[ ! ]P＜8の先端には危険防止のため丸みをつけてあります。
（ただし、P≧8の場合は先端フラットになります。）
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」を
ご参照ください。

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

SKH51相当
61～64HRC
表面3000HV

HW-HSTA

粉末ハイス鋼
64～67HRC
表面3000HV

HW-PSTA

D
+0.005/0

SKH51相当
61～64HRC
表面3000HV

AHW-HSTA

シャンク径公差D[ T ]T はm5・ +0.005/0選択

粉末ハイス鋼
64～67HRC
表面3000HV

AHW-PSTA

ー先端テーパタイプー

D_m5

SKD11相当
60～63HRC
表面3000HV

HW-TPA
（D3～25）

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

P	G
P≦1.999	10°
P≧2.000	15°

D	Ra	Rb
D≧3	≦0.5	10
D<3	≦0.2	2

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

SKH51相当
61～64HRC
表面3000HV

HW-HTPA

粉末ハイス鋼
64～67HRC
表面3000HV

HW-PTPA

D
+0.005/0

SKH51相当
61～64HRC
表面3000HV

AHW-HTPA

シャンク径公差D [ T ]はm5・ +0.005/0選択

粉末ハイス鋼
64～67HRC
表面3000HV

AHW-PTPA

ー先端鋭角タイプー

D_m5

SKD11相当
60～63HRC
表面3000HV

HW-ATA
（D3～25）

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

D	Ra	Rb
D≧3	≦0.5	10
D<3	≦0.2	2

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

SKH51相当
61～64HRC
表面3000HV

HW-HATA

粉末ハイス鋼
64～67HRC
表面3000HV

HW-PATA

D
+0.005/0

SKH51相当
61～64HRC
表面3000HV

AHW-HATA

シャンク径公差D [ T ]はm5・ +0.005/0選択

粉末ハイス鋼
64～67HRC
表面3000HV

AHW-PATA

先端長さ（B）
X＞L＞S

[ ! ]先端には危険防止のため丸みをつけてあります。

規格表

型式				L							指定0.01mm単位	A	B	H	Y
Type		B	D								min.P max.
Type		先端長さ	D								min.P max.
			1.6	42	52	62					1.00～1.59		6	2.6	1
			2	42	52	62					1.00～1.99		8	3	1
（D_m5）			2.5	42	52	62					1.00～2.49		8	3.5	2
[ M ]SKD11相当	HW-STA		3	42	52	62	72	82	（92）		1.00～2.99		10	5
（D3～25）	HW-TPA		4	42	52	62	72	82	（92）		1.00～3.99			7
	HW-ATA		5	42	52	62	72	82	（92）		2.00～4.99			8	3
			6	42	52	62	72	82	（92）		2.00～5.99			9	3
[ M ]SKH51相当	HW-HSTA		8	（42）	52	62	72	82	（92）		3.00～7.99		15	11	5
	HW-HTPA		10	（42）	52	62	72	82	（92）	（102）	3.00～9.99			13	5
	HW-HATA		13	（42）	52	62	72	82	（92）	（102）	6.00～12.99			16	8
			16	（42）	52	62	72	82	（92）	（102）	10.00～15.99		21	19
[ M ]粉末ハイス鋼	HW-PSTA		20	（42）	52	62	72	82	（92）	（102）	13.00～19.99			23
	HW-PTPA		25	（42）	52	62	72	82	（92）	（102）	18.00～24.99			28
	HW-PATA		1.6	42	52	62					1.00～1.59		8	2.6	1
			2	42	52	62					1.00～1.99	（10）	10	3	1
			2.5	42	52	62					1.00～2.49		13	3.5	2
			3		52	62	72	82	（92）		1.00～2.99	（15）	15	5
			4		52	62	72	82	（92）		1.00～3.99			7
			5		52	62	72	82	（92）		2.00～4.99	（20）		8	3
（D +0.005/0）			6		52	62	72	82	（92）		2.50～5.99			9	3
[ M ]SKH51相当	AHW-HSTA		8		52	62	72	82	（92）		3.00～7.99	25	21	11	5
	AHW-HTPA		10		52	62	72	82	（92）	（102）	3.00～9.99			13	5
	AHW-HATA		13		52	62	72	82	（92）	（102）	6.00～12.99	30		16	8
			16			62	72	82	（92）	（102）	10.00～15.99		27	19
[ M ]粉末ハイス鋼	AHW-PSTA		20			62	72	82	（92）	（102）	13.00～19.99			23
	AHW-PTPA		25			62	72	82	（92）	（102）	18.00～24.99			28
	AHW-PATA		3		52	62	72	82	（92）		1.20～2.99		21	5	2
			4		52	62	72	82	（92）		1.20～3.99		21	7	2
			5			62	72	82	（92）		2.00～4.99		27	8	3
			6			62	72	82	（92）		2.50～5.99		27	9	3
			8			62	72	82	（92）		3.00～7.99		32	11	5
			10			62	72	82	（92）	（102）	3.00～9.99			13	5
			13			62	72	82	（92）	（102）	6.00～12.99			16	8
			16				72	82	（92）	（102）	10.00～15.99		42	19
			20				72	82	（92）	（102）	13.00～19.99			23
			25				72	82	（92）	（102）	18.00～24.99			28

[ ! ]L（42）→全長L（42）の場合、先端長さBは一律10mmになります。
[ ! ]L（92）（102）→L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
[ ! ]P＞D-0.03→ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可

注文例

型式	－	L	－	P	－	A	－	(R0)
HW－HSTAS 6	－	72	－	P5.02			－	R0

[ ! ]

：

先端鋭角タイプのみ適用

[ ! ]

：

先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

日目出荷

急

ストークA

[ ! ]1回のご注文における同一型式での
ご注文本数は9本まで

追加工

型式	－	L(LC・LCT・LMT)	－	P(PC)	－	A	－	(R0)	－	(BC・HC・TC…etc.)
HW－PSTAS　8	－	LMT76	－	PC1.50					－	HC10.0

追加工

記号

先端形状

先端Rタイプ

先端テーパ・先端鋭角タイプ

先端

先端径変更

PC	≧	Pmin	≧	1.00
		2

指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)

P(PC)	Bmax.
1.000～1.999 2.000～3.999 4.000～5.999 6.000～	20 35 45 50

先端径変更

PC	≧	Pmin	≧	1.00
		2

指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)
[ ! ]Ymax＝YCmax

P(PC)	Bmax.
1.000～1.199 1.200～1.999 2.000～2.999 3.000～3.999 4.000～5.999 6.000～	15 20 30 35 45 50

先端長変更
2≦BC≦Bmax. 指定0.1mm単位
[ ! ]全長Lは先端長さBC＋25mm以上必要です。
[ ! ]PC追加工の記載内の表にご注意ください

RLC

先端Rをフラットに
カットします。
2≦RLC＜Y＜8
Y＝

指定0.1mm単位

―

先端テーパ長さ変更
・P＜2.0
　1≦YC≦P×2.83－0.3
・P≧2.0
　1≦YC≦P×1.86－0.3≦18
L(LC)＋YC≦Lmax＋8
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可

―

先端角度変更
[ ! ]Y(YC)≦P/2tan GC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表 >>こちら

PKC

先端径
公差変更

P ＋0.010 ⇒ ＋0.0050

(P寸法0.001mm単位指定可)
[ NG ]D＞13適用不可

追加工

記号

先端形状

先端Rタイプ

先端テーパ・先端鋭角タイプ

全長

全長変更
25＋B(BC)≦LC＜L 　　指定0.1mm単位
[ ! ]全長－先端長さが25mm以下の場合、
先端長さは全長－25mmになります。

LKC

―

全長公差変更
L ＋0.30 ⇒ ＋0.050

LCT

ツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様

TKC
ツバ厚公差変更
T＋0.30 ⇒ ＋0.020

＋

LC
全長変更

(TC併用の場合、T寸法0.01mm単位指定可)

LMT

ツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様

TKM
ツバ厚公差変更
T＋0.30 ⇒ 0 -0.02

＋

LC
全長変更

(TC併用の場合、T寸法0.01mm単位指定可)

ツバ部

ツバ部廻り止め一面加工

WKC

廻り止め平行加工(2面)

リテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]D ＋0.0050 タイプ適用不可

ツバ径変更
D≦HC＜H
指定0.1mm単位

ツバ厚変更
2≦TC＜5　指定0.1mm単位
(LCT、LMT、TKC、TKM併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
LC併用の場合、全長はLCと同寸法です。

TKC

ツバ厚公差
変　　　更

T ＋0.30 ⇒ ＋0.020

(TC併用の場合、T寸法0.01mm単位指定可)

TKM

ツバ厚公差
変　　　更

T ＋0.30 ⇒ 0-0.02

(TC併用の場合、T寸法0.01mm単位指定可)

シャンク部

NDC

導入部
無　　し

ℓ≧3 ⇒ℓ＝0

>> P.1771

型番リスト

表示件数

...

154

型番

AHW-HATAL1.6-[42-62/10]-P[1-1.59/0.01]-A[10-30/5]

AHW-HATAL1.6-LC[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

AHW-HATAL1.6-LCT[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

AHW-HATAL1.6-LMT[27-61.9/0.1]-P[1-1.59/0.01]-A[10-30/5]

AHW-HATAL2.0-[42-62/10]-P[1-1.99/0.01]-A[10-30/5]

AHW-HATAL2.0-LC[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

AHW-HATAL2.0-LCT[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

AHW-HATAL2.0-LMT[27-61.9/0.1]-P[1-1.99/0.01]-A[10-30/5]

AHW-HATAL2.5-[42-62/10]-P[1-2.49/0.01]-A[10-30/5]

AHW-HATAL2.5-LC[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AHW-HATAL2.5-LCT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AHW-HATAL2.5-LMT[27-61.9/0.1]-P[1-2.49/0.01]-A[10-30/5]

AHW-HATAL3-[52-82/10]-P[1-2.99/0.01]-A[10-30/5]

AHW-HATAL3-LC[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AHW-HATAL3-LCT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AHW-HATAL3-LMT[27-81.9/0.1]-P[1-2.99/0.01]-A[10-30/5]

AHW-HATAL4-[52-82/10]-P[1-3.99/0.01]-A[10-30/5]

AHW-HATAL4-LC[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AHW-HATAL4-LCT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AHW-HATAL4-LMT[27-81.9/0.1]-P[1-3.99/0.01]-A[10-30/5]

AHW-HATAL5-[52-82/10]-P[2-4.99/0.01]-A[10-30/5]

AHW-HATAL5-[52-82/10]-PC[1-1.99/0.01]-A[10-30/5]

AHW-HATAL5-LC[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHW-HATAL5-LC[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHW-HATAL5-LCT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHW-HATAL5-LCT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHW-HATAL5-LMT[27-81.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHW-HATAL5-LMT[27-81.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHW-HATAL6-[52-82/10]-P[2.5-5.99/0.01]-A[10-30/5]

AHW-HATAL6-[52-82/10]-PC[1.25-2.49/0.01]-A[10-30/5]

AHW-HATAL6-LC[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHW-HATAL6-LC[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHW-HATAL6-LCT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHW-HATAL6-LCT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHW-HATAL6-LMT[27-81.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHW-HATAL6-LMT[27-81.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHW-HATAL8-[52-82/10]-P[3-7.99/0.01]-A[10-30/5]

AHW-HATAL8-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL8-LC[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHW-HATAL8-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL8-LCT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHW-HATAL8-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL8-LMT[27-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHW-HATAL8-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL10-[52-82/10]-P[3-9.99/0.01]-A[10-30/5]

AHW-HATAL10-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL10-LC[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHW-HATAL10-LC[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL10-LCT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHW-HATAL10-LCT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL10-LMT[27-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHW-HATAL10-LMT[27-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHW-HATAL13-[52-82/10]-P[6-12.99/0.01]-A[10-30/5]

AHW-HATAL13-[52-82/10]-PC[3-5.99/0.01]-A[10-30/5]

AHW-HATAL13-LC[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHW-HATAL13-LC[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AHW-HATAL13-LCT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHW-HATAL13-LCT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AHW-HATAL13-LMT[27-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHW-HATAL13-LMT[27-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

刃先形状

材質

シャンク径D公差

B（先端長さ/刃先長さ）

D（シャンク径）

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKH51相当	+0.005/0	L	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	1.6	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 1.59	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.0	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 1.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	27 ～ 61.9	-	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	27 ～ 61.9	-	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	2.5	-	10 ～ 30	-	-	27 ～ 61.9	1 ～ 2.49	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	52 ～ 82	10 ～ 30	-	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	3	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 2.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	52 ～ 82	10 ～ 30	-	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	27 ～ 81.9	-	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	27 ～ 81.9	-	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	4	-	10 ～ 30	-	-	27 ～ 81.9	1 ～ 3.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	52 ～ 82	10 ～ 30	-	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	27 ～ 81.9	-	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	27 ～ 81.9	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	2 ～ 4.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	5	-	10 ～ 30	-	-	27 ～ 81.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	52 ～ 82	10 ～ 30	-	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	27 ～ 81.9	-	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	27 ～ 81.9	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	2.5 ～ 5.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	6	-	10 ～ 30	-	-	27 ～ 81.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 7.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	8	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	52 ～ 82	10 ～ 30	-	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	27 ～ 81.9	-	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	27 ～ 81.9	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	3 ～ 9.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	10	-	10 ～ 30	-	-	27 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	52 ～ 82	10 ～ 30	-	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	27 ～ 81.9	-	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	27 ～ 81.9	-	-	3 ～ 5.99	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	6 ～ 12.99	-	10	1個
先端鋭角	SKH51相当	+0.005/0	L	13	-	10 ～ 30	-	-	27 ～ 81.9	-	3 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

154

基本情報

基本情報

TiCNコーティングとWPC®処理を併用し、コーティングの耐久性を向上したパイロットパンチです。
先端形状で3種類、パンチ軸径公差で2種類、材質で3種類から選択可能です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
規格表内の赤文字は23年8月に追加した商品です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プレス順送金型部品

満足度：4.02020/09/09

順送型、ＰＣ穴、パイロットパンチとして、使用しています。パンチ寿命が非常に良いです。現在600,000ショット継続中です...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	パイロットパンチ－TiCNコーティング－	パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－	パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－	パイロットパンチ－DLCコーティング－	パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	お見積り	お見積り	お見積り	5日目
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	HWコーティング	TiCN（XCN)コーティング	DLC+WPC	HXコーティング	DLC(XCD)コーティング	RWコーティング
取付プレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
