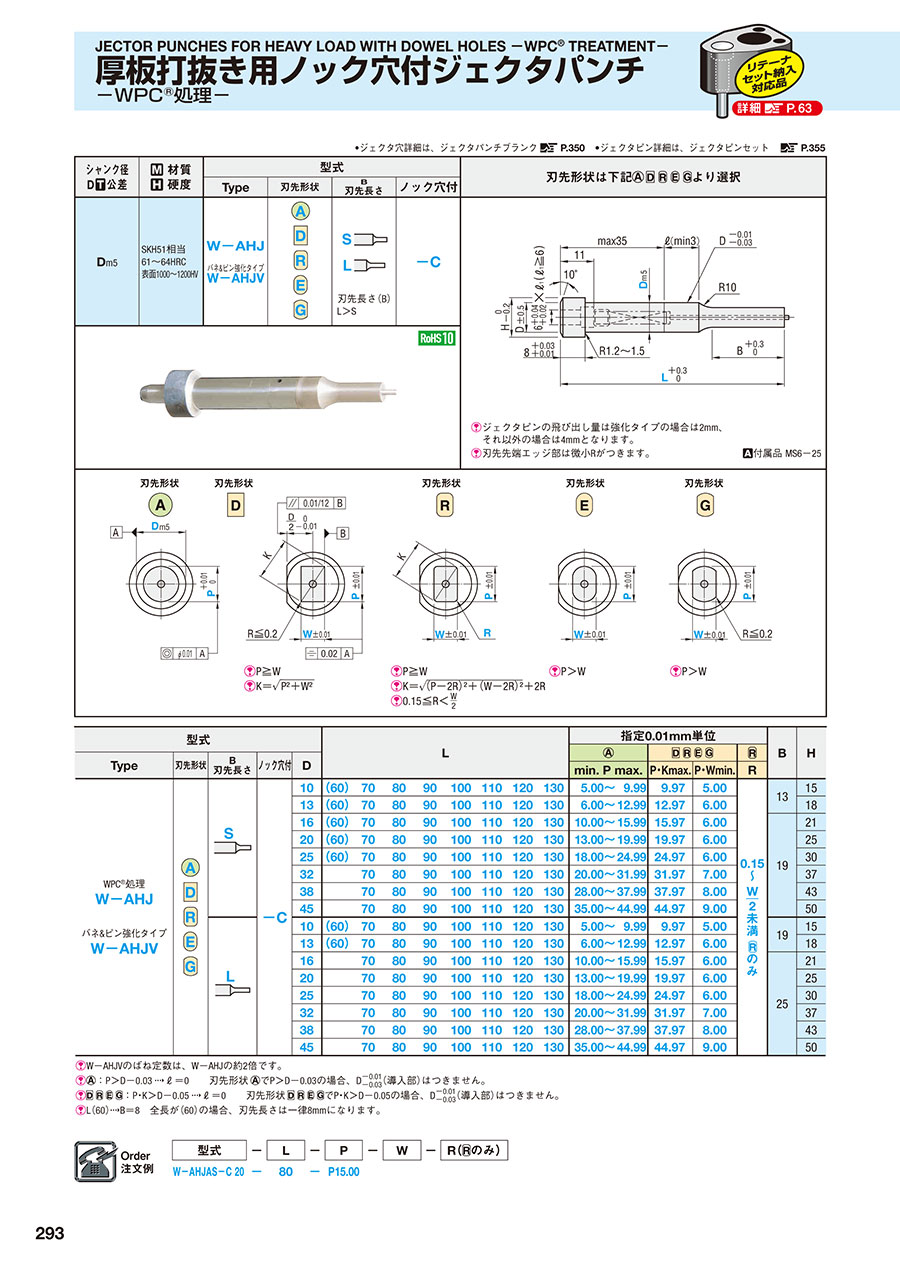

厚板打抜き用ノック穴付ジェクタパンチ－WPC®処理－

•ジェクタ穴詳細は、ジェクタパンチブランク>> P.350
•ジェクタピン詳細は、ジェクタピンセット >> P.355

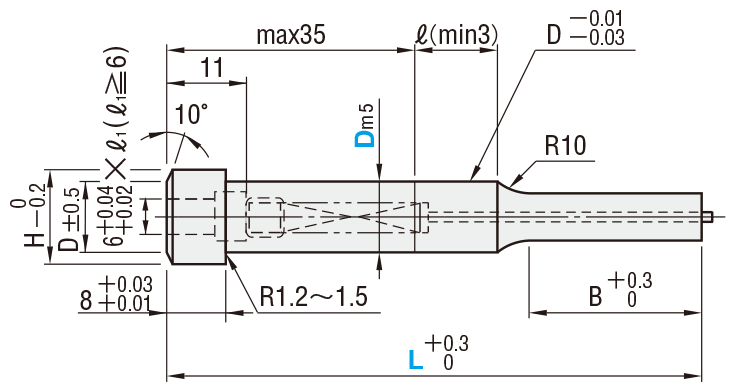

外形図・製品仕様

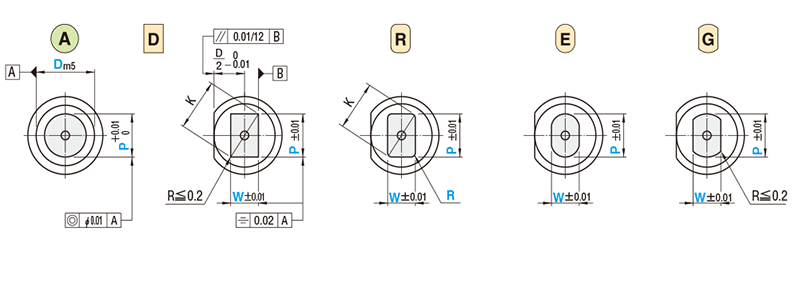

刃先形状は下記    より選択

[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
[ ! ]刃先先端エッジ部は微小Rがつきます。
[ A ]付属品 MS6-25

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝ [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

規格表

[ ! ]W-AHJVのばね定数は、W-AHJの約2倍です。
[ ! ] ：P＞D -0.03 →ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ] ：P・K＞D -0.05→ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]L（60）→B＝8 全長が（60）の場合、刃先長さは一律8mmになります。

注文例

型式	－	L	－	P	－	W	－	R(のみ)
W－AHJAS－C 20	－	80	－	P15.00

出荷日

・φD10～25		2  日目出荷 急 ストークA早割 ストークA
		[ NG ]追加工PRC・AC・リテーナセット納入はストークA早割適用不可
・φD10～25		3  日目出荷 急 ストークA
・φD32～45		3  日目出荷 急 ストークA

追加工

追加工		記号	刃先形状
刃先		BC	刃先長変更(規格より短くなります) 2≦BC＜B 指定0.1mm単位
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法>>こちら [ NG ]PCC併用不可	－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法>>こちら [ NG ]PRC併用不可	－
		PKC	刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)	刃先公差変更 P・W±0.01 ⇒ ＋0.01 0
全長		LC	全長変更　LC＜L(刃先部より加工) 指定0.1mm単位(LKC併用の場合0.01mm単位指定可) [ ! ]刃先長さBは(L－LC)分短くなります。 [ ! ]ジェクタピンの飛び出し量は、強化タイプの場合は 2mm、それ以外は4mmとなります。
		LKC	全長公差 変  更   L ＋0.3 0 ⇒ ＋0.05 0
			(LC併用の場合、L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位
			[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット 納入品適用不可
シャンク部		AC			エア用としてジェクタピンを 抜き取り、リング状の樹脂 (ABS)を入れて内側から横穴 をふさぎます。 [ ! ]熱が加わると内部の樹 脂と接着剤が溶け出し てエア穴に不具合が生 じることがあります。 ご注意ください。
		NC			ジェクタピンを抜き取り ます。[ NG ]AC併用不可
		TPC	ノックピン変更 付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。
		NDC	導入部 無 し	ℓ≧3 ⇒ ℓ＝0 [ NG ]リテーナセット納入品適用不可

>> P.352

関連情報

使用例

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。
