厚板打抜き用ノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

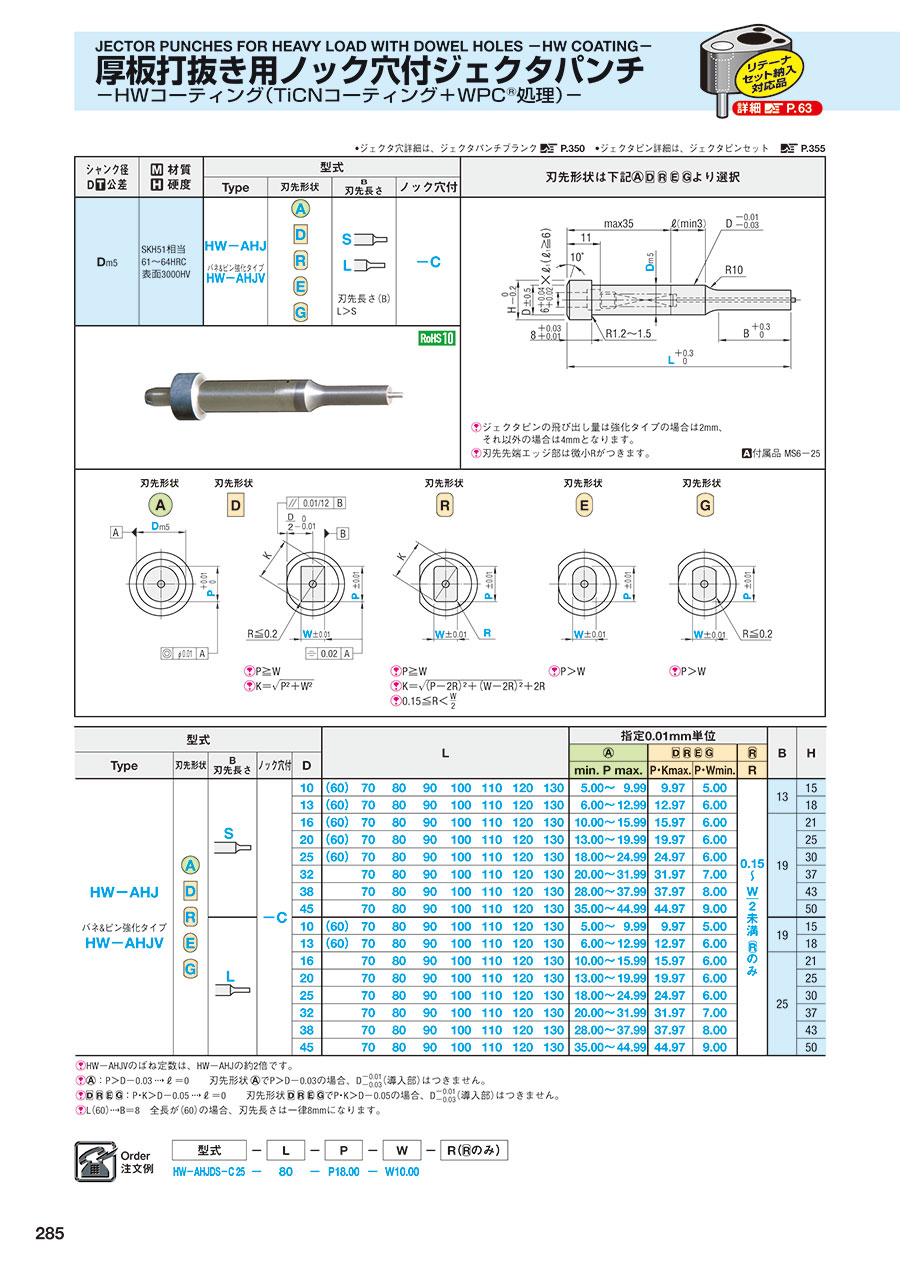

カタログ |P.285

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用ノック穴付ジェクタパンチ　-TiCNコーティング-

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用ノック穴付ジェクタパンチ　ノーマル

通常出荷日：2 日目～

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

厚板打ち抜き用有無
有
先端形状
1段
材質
SKH51相当
表面処理
HWコーティング
シャンク(取付部)形状
位置決めノック穴付
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
8

ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

未確定：候補が320型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細>> P.63

関連ページ
厚板打抜き用パンチ>> P.1721

HWコーティング>> P.1726

•ジェクタ穴詳細は、ジェクタパンチブランク>> P.350
•ジェクタピン詳細は、ジェクタピンセット >> P.355

外形図・製品仕様

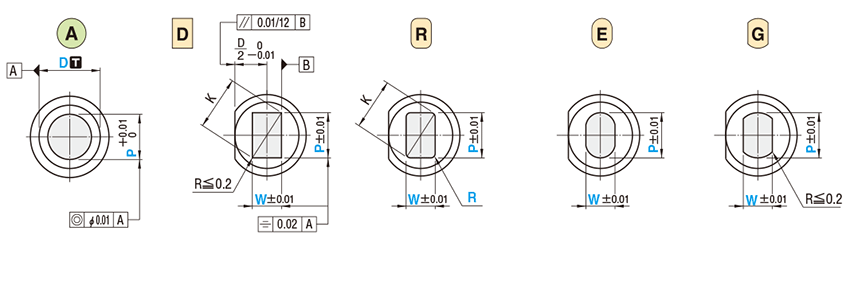

刃先形状は下記

より選択

[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
[ ! ]刃先先端エッジ部は微小Rがつきます。
[ A ]付属品 MS6-25

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKH51相当 61～64HRC 表面3000HV	HW-AHJ バネ&ピン強化タイプ HW-AHJV		刃先長さ（B） L＞S	-C

刃先形状刃先形状刃先形状刃先形状刃先形状

[ ! ]P≧W
[ ! ]K=

[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式					L								指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	ノック穴付	D
Type	刃先形状	B 刃先長さ	ノック穴付	D									min. P max.	P・Kmax.	P・Wmin.	R
HW-AHJ バネ&ピン強化タイプ HW-AHJV			-C	10	（60）	70	80	90	100	110	120	130	5.00～9.99	9.97	5.00	0.15 ～ W2 未満のみ	13	15
				13	（60）	70	80	90	100	110	120	130	6.00～12.99	12.97	6.00		13	18
				16	（60）	70	80	90	100	110	120	130	10.00～15.99	15.97	6.00		19	21
				20	（60）	70	80	90	100	110	120	130	13.00～19.99	19.97	6.00			25
				25	（60）	70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			30
				32		70	80	90	100	110	120	130	20.00～31.99	31.97	7.00			37
				38		70	80	90	100	110	120	130	28.00～37.99	37.97	8.00			43
				45		70	80	90	100	110	120	130	35.00～44.99	44.97	9.00			50
				10	（60）	70	80	90	100	110	120	130	5.00～9.99	9.97	5.00		19	15
				13	（60）	70	80	90	100	110	120	130	6.00～12.99	12.97	6.00		19	18
				16		70	80	90	100	110	120	130	10.00～15.99	15.97	6.00		25	21
				20		70	80	90	100	110	120	130	13.00～19.99	19.97	6.00			25
				25		70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			30
				32		70	80	90	100	110	120	130	20.00～31.99	31.97	7.00			37
				38		70	80	90	100	110	120	130	28.00～37.99	37.97	8.00			43
				45		70	80	90	100	110	120	130	35.00～44.99	44.97	9.00			50

[ ! ]HW-AHJVのばね定数は、HW-AHJの約2倍です。
[ ! ] ：P＞D -0.03 →ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ] ：P・K＞D -0.05→ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]L（60）→B＝8 全長が（60）の場合、刃先長さは一律8mmになります。

注文例

	型式	-	L	-	P	-	W	-	R（のみ）
	HW-AHJDS-C25	-	80	-	P18.00	-	W10.00

出荷日

・φD10～25

日目出荷

急

ストークA

[ ! ]18:00以降のご注文は3日目出荷となります。
[ ! ]ストークA1回のご注文における同一型式でのご注文本数は9本まで

・φD10～25

日目出荷

・φD32～45

日目出荷

追加工

型式

L（LC）

（BC・KC…etc.）

HW-AHJAS-C 20

LC82

P15.00

KFC225 - TPC - NDC

追加工	記号	刃先形状

刃先	BC	刃先長変更(規格より短くなります) 2≦BC＜B　　　　指定0.1mm単位
	PRC	刃先側端面R加工 0.1≦PRC≦1　指定0.1mm単位 [ ! ]PRC≦(P－d₁－0.5)/2 d₁寸法>>こちら [ NG ]PCC併用不可 [ NG ]ストークA適用不可		－
	PCC	刃先側端面C面取り加工 0.1≦PCC≦1　指定0.1mm単位 [ ! ]PCC≦(P－d₁－0.5)/2 d₁寸法>>こちら [ ! ]研磨仕上げとなります [ NG ]PRC併用不可 [ NG ]ストークA適用不可		刃先側端面C面取り加工刃先形状のみ適用 0.1 / 0.3 / 0.5 より選択 [ ! ]PCC≦(W－d₁－0.9)/2 d₁寸法>>こちら [ ! ]放電仕上げとなります [ NG ]LKZ併用不可
	PKC	刃先交差変更 P＋0.010 ⇒ ＋0.0050 （P寸法0.001mm単位指定可）		刃先交差変更 P・W±0.01 ⇒ ＋0.010
		[ NG ]D＞13適用不可
全長	LC	全長変更　LC＜L(刃先部より加工) 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]刃先長さBは(L－LC)分短くなります。 [ ! ]ジェクタピンの飛び出し量は、強化タイプの場合は2mm、それ以外は4mmとなります。
	LKC	全長公差変　　更	L ＋0.30 ⇒ ＋0.050
		(LC併用の場合、L寸法0.01mm単位指定可)

追加工	記号	刃先形状

ツバ部	KC		ツバ部廻り止め一面加工			廻り止め位置変更指定1゜単位
	WKC		廻り止め平行加工(2面)			廻り止め平行加工(2面) KC併用可
	KFC		廻り止め0゜と角度指定加工(2面) 指定1°単位			廻り止め0゜と角度指定加工(2面) 指定1°単位
		[ NG ]KC・WKC併用不可 [ NG ]ストークA適用不可			[ NG ]KC・WKC併用不可
	NKC	－			廻り止め無し [ NG ]リテーナセット納入品適用不可
シャンク部	AC				エア用としてジェクタピンを抜き取り、リング状の樹脂(ABS)を入れて内側から横穴をふさぎます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出してエア穴に不具合が生じることがあります。ご注意ください。
	NC				ジェクタピンを抜き取ります。 [ NG ]AC併用不可
	TPC	ノックピン変更付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。
	NDC	導入部無　し		ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法は>>こちら

使用例

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

型番リスト

表示件数

...

型番

HW-AHJAL-C10-[60-130/10]-P[5-9.99/0.01]

HW-AHJAL-C10-LC[53-129.9/0.1]-P[5-9.99/0.01]

HW-AHJAL-C13-[60-130/10]-P[6-12.99/0.01]

HW-AHJAL-C13-LC[53-129.9/0.1]-P[6-12.99/0.01]

HW-AHJAL-C16-[70-130/10]-P[10-15.99/0.01]

HW-AHJAL-C16-LC[53-129.9/0.1]-P[10-15.99/0.01]

HW-AHJAL-C20-[70-130/10]-P[13-19.99/0.01]

HW-AHJAL-C20-LC[53-129.9/0.1]-P[13-19.99/0.01]

HW-AHJAL-C25-[70-130/10]-P[18-24.99/0.01]

HW-AHJAL-C25-LC[53-129.9/0.1]-P[18-24.99/0.01]

HW-AHJAL-C32-[70-130/10]-P[20-31.99/0.01]

HW-AHJAL-C32-LC[47-129.9/0.1]-P[20-31.99/0.01]

HW-AHJAL-C38-[70-130/10]-P[28-37.99/0.01]

HW-AHJAL-C38-LC[47-129.9/0.1]-P[28-37.99/0.01]

HW-AHJAL-C45-[70-130/10]-P[35-44.99/0.01]

HW-AHJAL-C45-LC[47-129.9/0.1]-P[35-44.99/0.01]

HW-AHJAS-C10-[60-130/10]-P[5-9.99/0.01]

HW-AHJAS-C10-LC[53-129.9/0.1]-P[5-9.99/0.01]

HW-AHJAS-C13-[60-130/10]-P[6-12.99/0.01]

HW-AHJAS-C13-LC[53-129.9/0.1]-P[6-12.99/0.01]

HW-AHJAS-C16-[60-130/10]-P[10-15.99/0.01]

HW-AHJAS-C16-LC[53-129.9/0.1]-P[10-15.99/0.01]

HW-AHJAS-C20-[60-130/10]-P[13-19.99/0.01]

HW-AHJAS-C20-LC[53-129.9/0.1]-P[13-19.99/0.01]

HW-AHJAS-C25-[60-130/10]-P[18-24.99/0.01]

HW-AHJAS-C25-LC[53-129.9/0.1]-P[18-24.99/0.01]

HW-AHJAS-C32-[70-130/10]-P[20-31.99/0.01]

HW-AHJAS-C32-LC[53-129.9/0.1]-P[20-31.99/0.01]

HW-AHJAS-C38-[70-130/10]-P[28-37.99/0.01]

HW-AHJAS-C38-LC[53-129.9/0.1]-P[28-37.99/0.01]

HW-AHJAS-C45-[70-130/10]-P[35-44.99/0.01]

HW-AHJAS-C45-LC[53-129.9/0.1]-P[35-44.99/0.01]

HW-AHJDL-C10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

HW-AHJDL-C10-LC[54-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

HW-AHJDL-C13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

HW-AHJDL-C13-LC[54-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

HW-AHJDL-C16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]

HW-AHJDL-C16-LC[54-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]

HW-AHJDL-C20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]

HW-AHJDL-C20-LC[54-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]

HW-AHJDL-C25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]

HW-AHJDL-C25-LC[54-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]

HW-AHJDL-C32-[70-130/10]-P[7-31.97/0.01]-W[7-31.97/0.01]

HW-AHJDL-C32-LC[47-129.9/0.1]-P[7-31.97/0.01]-W[7-31.97/0.01]

HW-AHJDL-C38-[70-130/10]-P[8-37.97/0.01]-W[8-37.97/0.01]

HW-AHJDL-C38-LC[47-129.9/0.1]-P[8-37.97/0.01]-W[8-37.97/0.01]

HW-AHJDL-C45-[70-130/10]-P[9-44.97/0.01]-W[9-44.97/0.01]

HW-AHJDL-C45-LC[47-129.9/0.1]-P[9-44.97/0.01]-W[9-44.97/0.01]

HW-AHJDS-C10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

HW-AHJDS-C10-LC[54-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

HW-AHJDS-C13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

HW-AHJDS-C13-LC[54-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

HW-AHJDS-C16-[60-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]

HW-AHJDS-C16-LC[54-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]

HW-AHJDS-C20-[60-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]

HW-AHJDS-C20-LC[54-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]

HW-AHJDS-C25-[60-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]

HW-AHJDS-C25-LC[54-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]

HW-AHJDS-C32-[70-130/10]-P[7-31.97/0.01]-W[7-31.97/0.01]

HW-AHJDS-C32-LC[53-129.9/0.1]-P[7-31.97/0.01]-W[7-31.97/0.01]

ジェクタ

刃先形状

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

R(刃先コーナーR)

(mm)

W(刃先寸法)

RoHS?

最小発注数量

標準タイプ	丸形	L	10	5 ～ 9.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	10	5 ～ 9.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	13	6 ～ 12.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	13	6 ～ 12.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	16	10 ～ 15.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	16	10 ～ 15.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	20	13 ～ 19.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	20	13 ～ 19.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	25	18 ～ 24.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	25	18 ～ 24.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	32	20 ～ 31.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	32	20 ～ 31.99	-	47 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	38	28 ～ 37.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	38	28 ～ 37.99	-	47 ～ 129.9	-	-	10	1個
標準タイプ	丸形	L	45	35 ～ 44.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	L	45	35 ～ 44.99	-	47 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	10	5 ～ 9.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	10	5 ～ 9.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	13	6 ～ 12.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	13	6 ～ 12.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	16	10 ～ 15.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	16	10 ～ 15.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	20	13 ～ 19.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	20	13 ～ 19.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	25	18 ～ 24.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	25	18 ～ 24.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	32	20 ～ 31.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	32	20 ～ 31.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	38	28 ～ 37.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	38	28 ～ 37.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	丸形	S	45	35 ～ 44.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	S	45	35 ～ 44.99	-	53 ～ 129.9	-	-	10	1個
標準タイプ	長方形	L	10	5 ～ 9.97	60 ～ 130	-	-	5 ～ 9.97	10	1個
標準タイプ	長方形	L	10	5 ～ 9.97	-	54 ～ 129.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	L	13	6 ～ 12.97	60 ～ 130	-	-	6 ～ 12.97	10	1個
標準タイプ	長方形	L	13	6 ～ 12.97	-	54 ～ 129.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	L	16	6 ～ 15.97	70 ～ 130	-	-	6 ～ 15.97	10	1個
標準タイプ	長方形	L	16	6 ～ 15.97	-	54 ～ 129.9	-	6 ～ 15.97	10	1個
標準タイプ	長方形	L	20	6 ～ 19.97	70 ～ 130	-	-	6 ～ 19.97	10	1個
標準タイプ	長方形	L	20	6 ～ 19.97	-	54 ～ 129.9	-	6 ～ 19.97	10	1個
標準タイプ	長方形	L	25	6 ～ 24.97	70 ～ 130	-	-	6 ～ 24.97	10	1個
標準タイプ	長方形	L	25	6 ～ 24.97	-	54 ～ 129.9	-	6 ～ 24.97	10	1個
標準タイプ	長方形	L	32	7 ～ 31.97	70 ～ 130	-	-	7 ～ 31.97	10	1個
標準タイプ	長方形	L	32	7 ～ 31.97	-	47 ～ 129.9	-	7 ～ 31.97	10	1個
標準タイプ	長方形	L	38	8 ～ 37.97	70 ～ 130	-	-	8 ～ 37.97	10	1個
標準タイプ	長方形	L	38	8 ～ 37.97	-	47 ～ 129.9	-	8 ～ 37.97	10	1個
標準タイプ	長方形	L	45	9 ～ 44.97	70 ～ 130	-	-	9 ～ 44.97	10	1個
標準タイプ	長方形	L	45	9 ～ 44.97	-	47 ～ 129.9	-	9 ～ 44.97	10	1個
標準タイプ	長方形	S	10	5 ～ 9.97	60 ～ 130	-	-	5 ～ 9.97	10	1個
標準タイプ	長方形	S	10	5 ～ 9.97	-	54 ～ 129.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	S	13	6 ～ 12.97	60 ～ 130	-	-	6 ～ 12.97	10	1個
標準タイプ	長方形	S	13	6 ～ 12.97	-	54 ～ 129.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	S	16	6 ～ 15.97	60 ～ 130	-	-	6 ～ 15.97	10	1個
標準タイプ	長方形	S	16	6 ～ 15.97	-	54 ～ 129.9	-	6 ～ 15.97	10	1個
標準タイプ	長方形	S	20	6 ～ 19.97	60 ～ 130	-	-	6 ～ 19.97	10	1個
標準タイプ	長方形	S	20	6 ～ 19.97	-	54 ～ 129.9	-	6 ～ 19.97	10	1個
標準タイプ	長方形	S	25	6 ～ 24.97	60 ～ 130	-	-	6 ～ 24.97	10	1個
標準タイプ	長方形	S	25	6 ～ 24.97	-	54 ～ 129.9	-	6 ～ 24.97	10	1個
標準タイプ	長方形	S	32	7 ～ 31.97	70 ～ 130	-	-	7 ～ 31.97	10	1個
標準タイプ	長方形	S	32	7 ～ 31.97	-	53 ～ 129.9	-	7 ～ 31.97	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチリテーナを用いる場合に便利です。
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・D32～D45までサイズ拡大しました！

【HWコーティングとは】
　TiCNコーティングの下地にWPC処理を施して、TiCN膜の密着性を改善したコーティングです。
　コーティング膜が剥がれにくくなることで、従来のTiCNよりパンチの寿命アップが期待できます。
　（詳細は「製品データ WPC処理・HWコーティングパンチ」をご参照ください）

ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用ノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－のレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

プレス金型

満足度：4.02020/11/06

客先の指定で購入しました。590のハイテン材用プレス金型に使用しました。結果は良好のようです。もう少し安くしていただける...もっと読む

0人が参考にしています。

金型に使用しています

満足度：3.02020/10/21

顧客から製作を依頼された、プレス金型に使用しています。この部品は、顧客からの指定でしたので、ネットから検索して最初にヒッ...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用ノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	厚板打抜き用ノック穴付ジェクタパンチ　-TiCNコーティング-	厚板打抜き用ノック穴付ジェクタパンチ－WPC®処理－	厚板打抜き用ノック穴付ジェクタパンチ－HXコーティング（TiCNコーティング＋窒化処理）－	厚板打抜き用ノック穴付ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	厚板打抜き用ノック穴付ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	お見積り	お見積り	9日目
厚板打ち抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	HWコーティング	TiCN（XCN)コーティング	WPC	HXコーティング	RW（Al-Cr系コート+WPC（R）処理）	RP（Al-Cr系コート+α処理（R））
シャンク(取付部)形状	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付

よく一緒に購入される商品

ミスミ
ハイテン材用高耐久エンドリテーナセット …4
通常価格(税別) : 700円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
厚板打抜き用ノック穴付パンチ－HWコーテ…0
通常価格(税別) : -
通常出荷日 : 2日目～
DAYTON
ストレートボタンダイ標準材質SKD11…5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
位置決めノック穴付ジェクタパンチ－HWコ…0
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
カス上がり対策ボタンダイ　－ノック止めタ…3.8
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ネストガイド取付板2.5
通常価格(税別) : 1,090円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
刻印パンチ　フリータイプ3.8
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ウレタンストックブロック5
通常価格(税別) : 143円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
プレーンガイドポストセット-無給油タイプ…4.6
通常価格(税別) : 2,741円-
通常出荷日 : 在庫品1日目～
当日出荷可能

厚板打ち抜き用ノック穴付パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ジェクタ

刃先形状

B（刃先長さ）

D（シャンク径）(mm)

P(刃先寸法)(mm)

L(全長)(mm)

LC(全長変更)

R(刃先コーナーR)(mm)

W(刃先寸法)

タイプ

CAD

出荷日

厚板打抜き用ノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

ご注意

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

使用例

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

厚板打ち抜き用ノック穴付パンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
