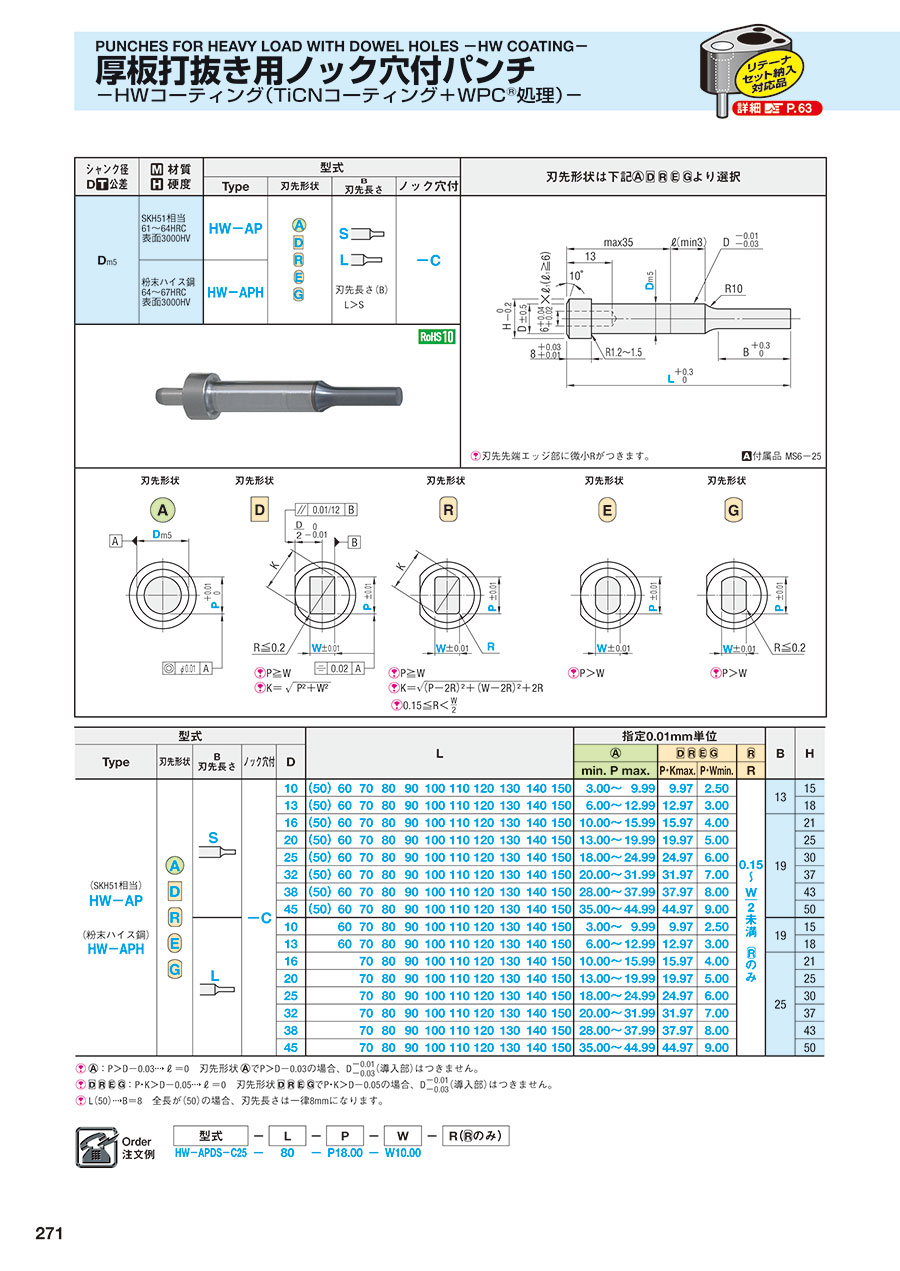

厚板打抜き用ノック穴付パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－
未確定：候補が1,152型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

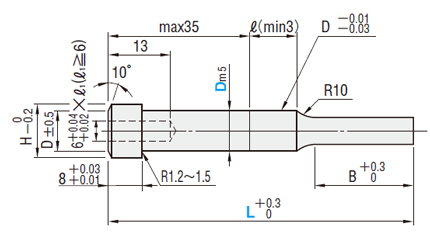

外形図・製品仕様
刃先形状は下記
より選択
[ ! ]刃先先端エッジ部に微小Rがつきます。
[ A ]付属品 MS6-25
より選択
[ ! ]刃先先端エッジ部に微小Rがつきます。
[ A ]付属品 MS6-25
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | |||
|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ノック穴付 | ||
| Dm5 | SKH51相当 61～64HRC 表面3000HV | HW-AP |
|
L＞S | -C |
| 粉末ハイス鋼 64～67HRC 表面3000HV | HW-APH | ||||

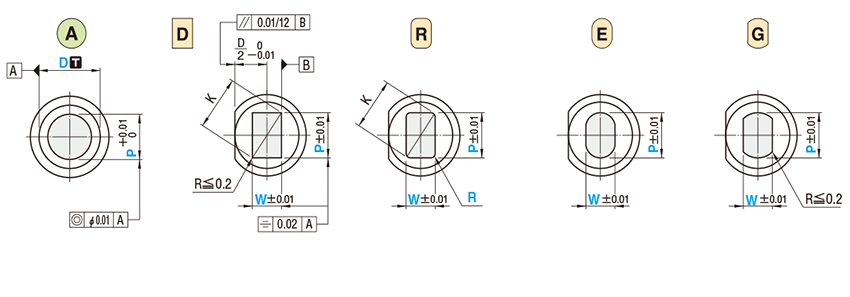

刃先形状刃先形状刃先形状刃先形状刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
規格表
| 型式 | L | 指定0.01mm単位 | B | H | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| |||||||||||||||||||
| Type | 刃先形状 | B 刃先長さ | ノック付 | D | |||||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | ||||||||||||||||||
| （SKH51相当） HW-AP （粉末ハイス鋼） HW-APH |
|
| -C | 10 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 3.00～9.99 | 9.97 | 2.50 | 0.15 ～ W2 未満  のみ | 13 | 15 |
| 13 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 6.00～12.99 | 12.97 | 3.00 | 18 | ||||||
| 16 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 10.00～15.99 | 15.97 | 4.00 | 19 | 21 | |||||
| 20 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 13.00～19.99 | 19.97 | 5.00 | 25 | ||||||
| 25 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||
| 32 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 20.00～31.99 | 31.97 | 7.00 | 37 | ||||||
| 38 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 28.00～37.99 | 37.97 | 8.00 | 43 | ||||||
| 45 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 35.00～44.99 | 44.97 | 9.00 | 50 | ||||||
| 10 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 3.00～9.99 | 9.97 | 2.50 | 19 | 15 | |||||
| 13 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 6.00～12.99 | 12.97 | 3.00 | 18 | |||||||
| 16 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 10.00～15.99 | 15.97 | 4.00 | 25 | 21 | |||||||
| 20 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 13.00～19.99 | 19.97 | 5.00 | 25 | ||||||||
| 25 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||||
| 32 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 20.00～31.99 | 31.97 | 7.00 | 37 | ||||||||
| 38 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 28.00～37.99 | 37.97 | 8.00 | 43 | ||||||||
| 45 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 35.00～44.99 | 44.97 | 9.00 | 50 | ||||||||
[ ! ] ：P＞D -0.03 →ℓ＝0 | 刃先形状 でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
[ ! ] ：P・K＞D -0.05→ℓ＝0 | 刃先形状 でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| [ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。 | |
注文例
| 型式 | - | L | - | P | - | W | - | R（のみ） | ||
| HW-APDS-C25 | - | 80 | - | P18.00 | - | W10.00 |
出荷日
| ・φD10～25 | |
| ||||
| [ ! ]追加工1F～7Fをご指定の場合は3日目出荷（ストーク適用不可） [ ! ]18:00以降のご注文は3日目出荷となります。 [ ! ]ストークA1回のご注文における同一型式でのご注文本数は9本まで | ||||||
| ・φD10～25 | |
| ||||
| ・φD32～45 |
|
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R | - | （BC・KC…etc.） | ||
| HW-APAS-C 25 | - | LC82 | - | PC12.00 | - | BC13 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||
 |     | |||||||||||||
| 刃先 |  | PC WC | 刃先寸法変更 PC≧Pmin2 指定0.01mm単位 (PKC併用の場合0.001mm 単位指定可）
| 刃先寸法変更 PCWC≧P・Wmin2 指定0.01mm単位
| ||||||||||
 | BC | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 35mm以上必要です。 [ ! ]PC・WC追加工の記載 内の表にご注意ください | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 40mm以上必要です。 [ ! ]PC・WC追加工の記載 内の表にご注意ください | |||||||||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC併用不可 [ NG ]ストークA適用不可 | － | |||||||||||
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ ! ]研磨仕上げとなります [ NG ]PRC併用不可 [ NG ]ストークA適用不可 | 刃先側端面C面取り加工 刃先形状 のみ適用0.1 / 0.3 / 0.5 より選択 [ ! ]PCC≦(Wー0.4)/2 [ ! ]放電仕上げとなります [ NG ]LKZ併用不可 | |||||||||||
 | PKC | 刃先交差変更 P＋0.010 ⇒ ＋0.0050 （P寸法0.001mm単位指定可） | 刃先交差変更 P・W±0.01 ⇒ ＋0.010 | |||||||||||
| [ NG ]DC＞13適用不可 | ||||||||||||||
| 全長 |  | LC | 全長変更 35＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが35mm 以下の場合、刃先長さは 全長－35mmになります。 | 全長変更 40＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが40mm 以下の場合、刃先長さは 全長－40mmになります。 | ||||||||||
| (LKC併用の場合、0.01mm単位指定可) | ||||||||||||||
 | LKC | 全長公差 変 更 | L ＋0.30 ⇒ ＋0.050 | |||||||||||
| (LC併用の場合、0.01mm単位指定可) | ||||||||||||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 | ||||||||
 | WKC |  | 廻り止め平行 加工(2面) |  | 廻り止め平行 加工(2面) KC併用可 | |||||||||
 | KFC |  | 廻り止め0゜ と角度指定 加工(2面) 指定1゜単位 |  | 廻り止め0゜ と角度指定 加工(2面) 指定1゜単位 | |||||||||
| [ NG ]KC・WKC併用不可 [ NG ]ストークA適用不可 | [ NG ]KC・WKC併用不可 | |||||||||||||
 | NKC | － | 廻り止め無し [ NG ]リテーナセット 納入品適用不可 | |||||||||||
| 追加工 | 記号 | 刃先形状 | |||||||||||||
| | ||||||||||||||
| シャンク部 |  | TPC | ノックピン変更 付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。 | ||||||||||||
 | UC | ウレタンストリッパ(USN)取付加工
[ ! ]L≧80、L≧90に適用 [ ! ]D10～32に適用 | |||||||||||||
 | NDC | 導入部 無 し | ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品 適用不可 | ||||||||||||
| 刃先シャー角 |  | 1F | － | [ NG ]LKC併用不可 [ NG ] 形状のQ寸法指定不可 | |||||||||||
 | 2F | [ NG ]LKC併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可 | [ NG ]LKC併用不可 | ||||||||||||
 | 3F | [ NG ]LKC併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可 | [ NG ]LKC併用不可 | ||||||||||||
 | 4F | [ NG ]LKC併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可 | [ NG ]LKC併用不可 | ||||||||||||
 | 5F | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可 | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC併用不可 | ||||||||||||
 | 6F | [ NG ]LKC併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可 | [ NG ]LKC併用不可 | ||||||||||||
 | 7F | [ NG ]LKC併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可 | |||||||||||||
[ ! ]刃先シャー角変更（追加工1Fなど）の詳細は>>こちら
関連情報
使用例
■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチリテーナを用いる場合に便利です。
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・D32～D45までサイズ拡大しました！
【HWコーティングとは】
TiCNコーティングの下地にWPC処理を施して、TiCN膜の密着性を改善したコーティングです。
コーティング膜が剥がれにくくなることで、従来のTiCNよりパンチの寿命アップが期待できます。
（詳細は「製品データ WPC処理・HWコーティングパンチ」をご参照ください）
厚板打抜き用ノック穴付パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－のレビュー
