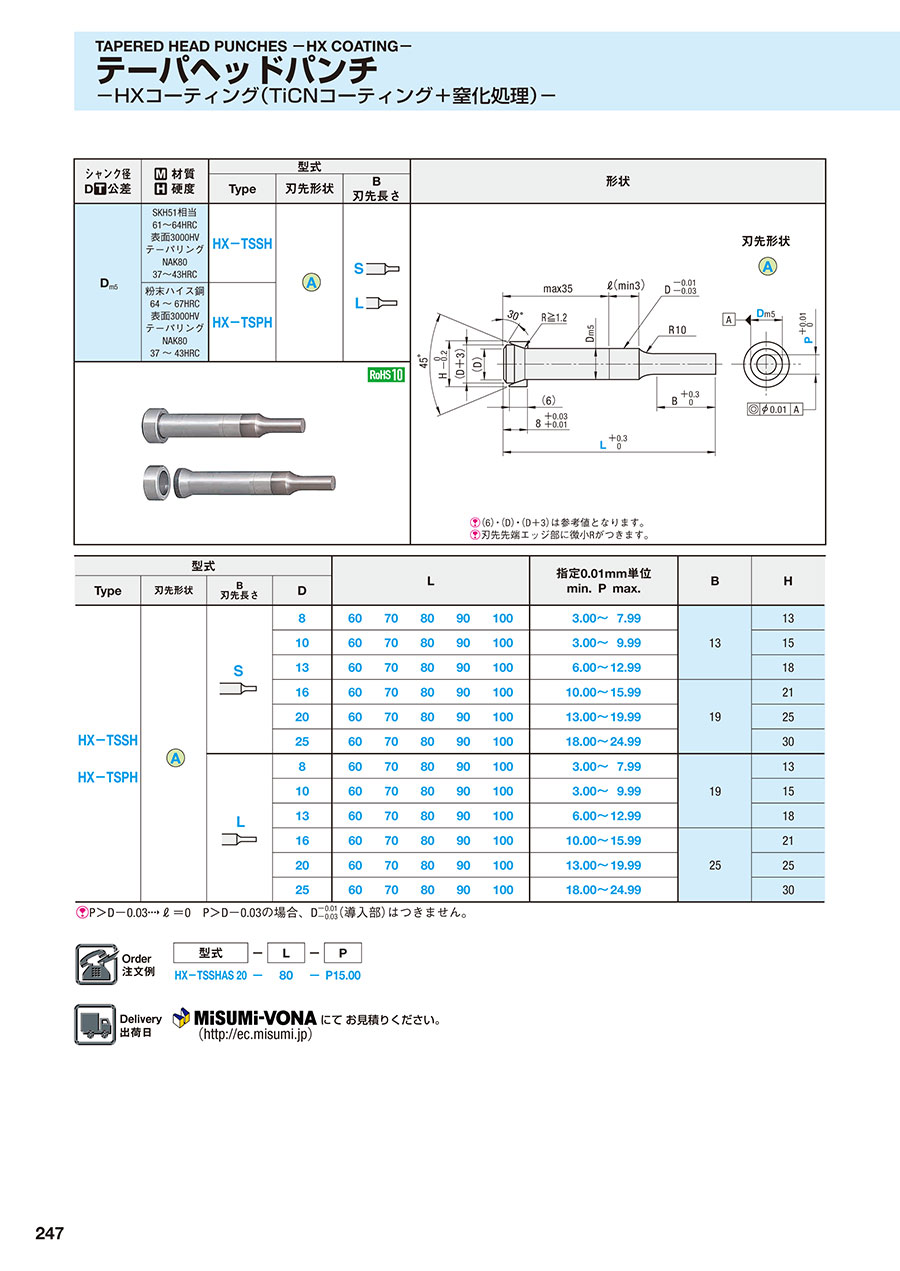

テーパヘッドパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

関連ページ

外形図・製品仕様

 （6）・（D）・（D+3）は参考値となります。
刃先先端エッジ部に微小Rがつきます。

規格表

P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.61

関連情報

■ 注意
● テーパヘッドパンチはパンチとテーパリングの現物合わせ加工により、ツバ厚公差8 +0.03/+0.01を出しています。パンチとテーパリングは同じ識別マークのものを組み合わせて使用してください。
識別マークが異なるパンチとテーパリングを組み合わせる場合には、ツバ厚がカタログ記載の公差から外れる可能性があります。
● パンチ交換の際は、パンチとテーパリングをセットで交換してください。
（パンチ、テーパリングの単体販売はしておりません。
