厚板打抜き用2段パンチ－TiCNコーティング－

カタログ |P.231

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ　-TiCNコーティング-

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ－HWコーティング(TiCNコーティング+WPC®処理)－

3.5

通常出荷日：2 日目～

プレス金型で広く普及しているTiCNコーティングを施したハイテン・厚板打ち抜き...

詳細情報を確認する

厚板打抜き用有無
有
先端形状
2段
ジェクタ
なし
表面処理
TiCN（XCN)コーティング
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
8

未確定：候補が320型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

TiCNコーティングP.1724

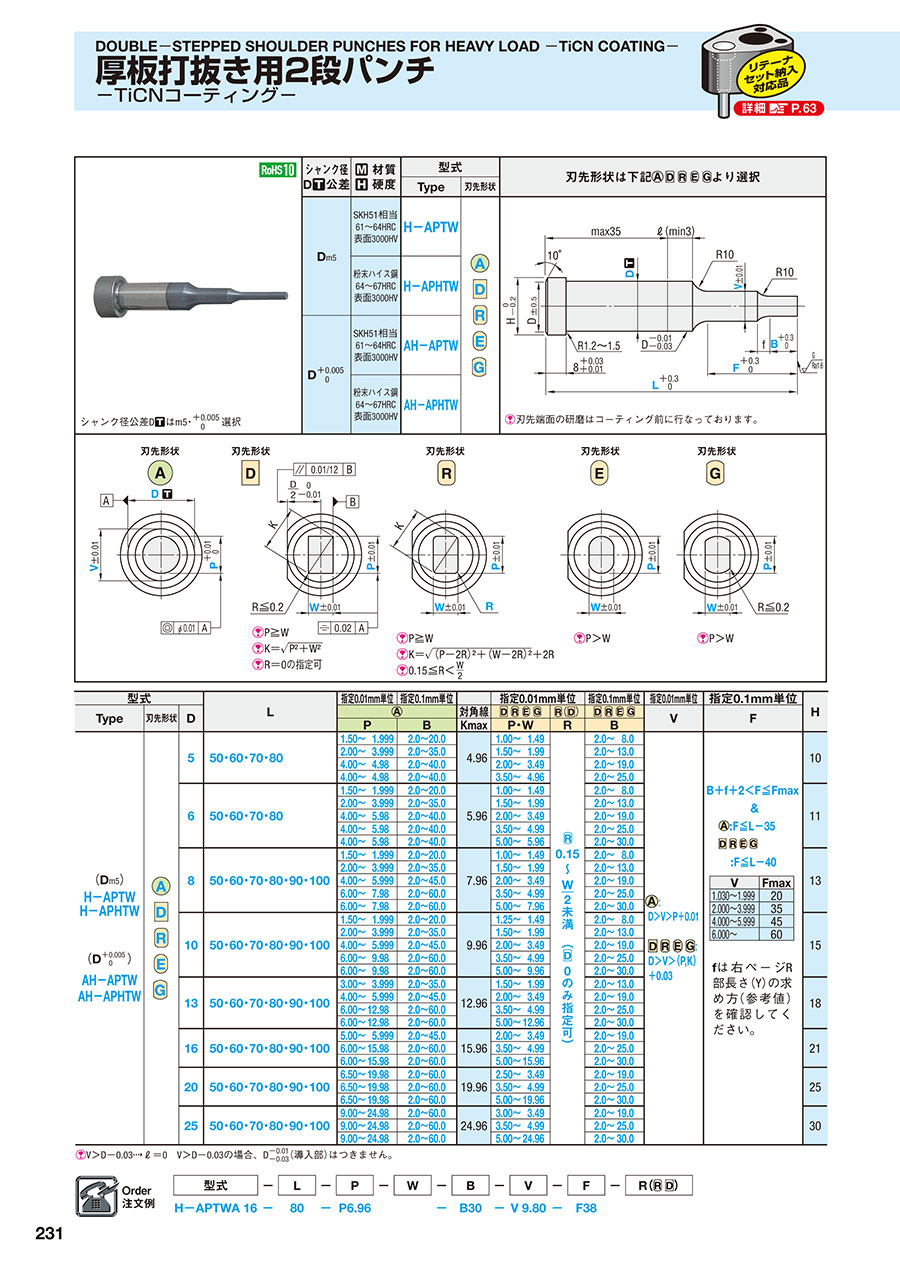

外形図・製品仕様

刃先端面の研磨はコーティング前に行なっております。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_m5	SKH51相当 61～64HRC 表面3000HV	H-APTW
D_m5	粉末ハイス鋼 64～67HRC 表面3000HV	H-APHTW
D +0.005/0	SKH51相当 61～64HRC 表面3000HV	AH-APTW
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV	AH-APHTW

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式			L	指定0.01mm単位	指定0.1mm単位		指定0.01mm単位		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位	H
Type	刃先形状	D				対角線				V	F
Type	刃先形状	D		P	B	Kmax	P・W	R	B	V	F
Dm5 H-APTW H-APHTW D +0.005/0 AH-APTW AH-APHTW		5	50・60・70・80	1.50～1.999	2.0～20.0	4.96	1.00～1.49		2.0～8.0		fは右ページR部長さ（Y）の求め方（参考値）を確認してください。	10
				2.00～3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～4.980	2.0～40.0		2.00～3.49		2.0～19.0
				4.00～4.980	2.0～40.0		3.50～4.96		2.0～25.0
		6	50・60・70・80	1.50～1.999	2.0～20.0	5.96	1.00～1.49		2.0～8.0			11
				2.00～3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～5.980	2.0～40.0		2.00～3.49		2.0～19.0
				4.00～5.980	2.0～40.0		3.50～4.99		2.0～25.0
				4.00～5.980	2.0～40.0		5.00～5.96		2.0～30.0
		8	50・60・70・80・90・100	1.50～1.999	2.0～20.0	7.96	1.00～1.49		2.0～8.0			13
				2.00～3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～5.999	2.0～45.0		2.00～3.49		2.0～19.0
				6.00～7.980	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～7.980	2.0～60.0		5.00～7.96		2.0～30.0
		10	50・60・70・80・90・100	1.50～1.999	2.0～20.0	9.96	1.25～1.49		2.0～8.0			15
				2.00～3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～5.999	2.0～45.0		2.00～3.49		2.0～19.0
				6.00～9.980	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～9.980	2.0～60.0		5.00～9.96		2.0～30.0
		13	50・60・70・80・90・100	3.00～3.999	2.0～35.0	12.96	1.50～1.99		2.0～13.0			18
				4.00～5.999	2.0～45.0		2.00～3.49		2.0～19.0
				6.00～12.980	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～12.980	2.0～60.0		5.00～12.96		2.0～30.0
		16	50・60・70・80・90・100	5.00～5.999	2.0～45.0	15.96	2.00～3.49		2.0～19.0			21
				6.00～15.980	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～15.980	2.0～60.0		5.00～15.96		2.0～30.0
		20	50・60・70・80・90・100	6.50～19.980	2.0～60.0	19.96	2.50～3.49		2.0～19.0			25
				6.50～19.980	2.0～60.0		3.50～4.99		2.0～25.0
				6.50～19.980	2.0～60.0		5.00～19.96		2.0～30.0
		25	50・60・70・80・90・100	9.00～24.980	2.0～60.0	24.96	3.00～3.49		2.0～19.0			30
				9.00～24.980	2.0～60.0		3.50～4.99		2.0～25.0
				9.00～24.980	2.0～60.0		5.00～24.96		2.0～30.0

V＞D -0.03 ℓ＝0 V＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

AH-APHTWA5-[50,60,70,80]-P[1.5-4.98/0.01]-B[2-40/0.1]-V[1.51-4.99/0.01]-F[5-45/0.1]

AH-APHTWA5-LC[45-79.9/0.1]-P[1.5-4.98/0.01]-B[2-40/0.1]-V[1.51-4.99/0.01]-F[5-45/0.1]

AH-APHTWA6-[50,60,70,80]-P[1.5-5.98/0.01]-B[2-40/0.1]-V[2.01-5.99/0.01]-F[5-45/0.1]

AH-APHTWA6-LC[45-79.9/0.1]-P[1.5-5.98/0.01]-B[2-40/0.1]-V[2.01-5.99/0.01]-F[5-45/0.1]

AH-APHTWA8-[50-100/10]-P[1.5-7.98/0.01]-B[2-60/0.1]-V[1.51-7.99/0.01]-F[5-60/0.1]

AH-APHTWA8-LC[45-99.9/0.1]-P[1.5-7.98/0.01]-B[2-60/0.1]-V[1.51-7.99/0.01]-F[5-60/0.1]

AH-APHTWA10-[50-100/10]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-APHTWA10-LC[45-99.9/0.1]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-APHTWA13-[50-100/10]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-APHTWA13-LC[45-99.9/0.1]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-APHTWA16-[50-100/10]-P[5-15.98/0.01]-B[2-60/0.1]-V[5.01-15.99/0.01]-F[5-60/0.1]

AH-APHTWA16-LC[45-99.9/0.1]-P[5-15.98/0.01]-B[2-60/0.1]-V[5.01-15.99/0.01]-F[5-60/0.1]

AH-APHTWA20-[50-100/10]-P[6.5-19.98/0.01]-B[2-60/0.1]-V[6.51-19.99/0.01]-F[5-60/0.1]

AH-APHTWA20-LC[45-99.9/0.1]-P[6.5-19.98/0.01]-B[2-60/0.1]-V[6.51-19.99/0.01]-F[5-60/0.1]

AH-APHTWA25-[50-100/10]-P[9-24.98/0.01]-B[2-60/0.1]-V[9.01-24.99/0.01]-F[5-60/0.1]

AH-APHTWA25-LC[45-99.9/0.1]-P[9-24.98/0.01]-B[2-60/0.1]-V[9.01-24.99/0.01]-F[5-60/0.1]

AH-APHTWD5-[50,60,70,80]-P[1-4.96/0.01]-W[1-4.96/0.01]-B[2-25/0.1]-V[1.03-4.99/0.01]-F[5-45/0.1]

AH-APHTWD5-LC[45-79.9/0.1]-P[1-4.96/0.01]-W[1-4.96/0.01]-B[2-25/0.1]-V[1.03-4.99/0.01]-F[5-45/0.1]

AH-APHTWD6-[50,60,70,80]-P[1-5.96/0.01]-W[1-5.96/0.01]-B[2-30/0.1]-V[1.03-5.99/0.01]-F[5-45/0.1]

AH-APHTWD6-LC[45-79.9/0.1]-P[1-5.96/0.01]-W[1-5.96/0.01]-B[2-30/0.1]-V[1.03-5.99/0.01]-F[5-45/0.1]

AH-APHTWD8-[50-100/10]-P[1-7.96/0.01]-W[1-7.96/0.01]-B[2-30/0.1]-V[1.03-7.99/0.01]-F[5-60/0.1]

AH-APHTWD8-LC[45-99.9/0.1]-P[1-7.96/0.01]-W[1-7.96/0.01]-B[2-30/0.1]-V[1.03-7.99/0.01]-F[5-60/0.1]

AH-APHTWD10-[50-100/10]-P[1.25-9.96/0.01]-W[1.25-9.96/0.01]-B[2-30/0.1]-V[1.28-9.99/0.01]-F[5-60/0.1]

AH-APHTWD10-LC[45-99.9/0.1]-P[1.25-9.96/0.01]-W[1.25-9.96/0.01]-B[2-30/0.1]-V[1.28-9.99/0.01]-F[5-60/0.1]

AH-APHTWD13-[50-100/10]-P[1.5-12.96/0.01]-W[1.5-12.96/0.01]-B[2-30/0.1]-V[1.53-12.99/0.01]-F[5-60/0.1]

AH-APHTWD13-LC[45-99.9/0.1]-P[1.5-12.96/0.01]-W[1.5-12.96/0.01]-B[2-30/0.1]-V[1.53-12.99/0.01]-F[5-60/0.1]

AH-APHTWD16-[50-100/10]-P[2-15.96/0.01]-W[2-15.96/0.01]-B[2-30/0.1]-V[2.03-15.99/0.01]-F[5-60/0.1]

AH-APHTWD16-LC[45-99.9/0.1]-P[2-15.96/0.01]-W[2-15.96/0.01]-B[2-30/0.1]-V[2.03-15.99/0.01]-F[5-60/0.1]

AH-APHTWD20-[50-100/10]-P[2.5-19.96/0.01]-W[2.5-19.96/0.01]-B[2-30/0.1]-V[2.53-19.99/0.01]-F[5-60/0.1]

AH-APHTWD20-LC[45-99.9/0.1]-P[2.5-19.96/0.01]-W[2.5-19.96/0.01]-B[2-30/0.1]-V[2.53-19.99/0.01]-F[5-60/0.1]

AH-APHTWD25-[50-100/10]-P[3-24.96/0.01]-W[3-24.96/0.01]-B[2-30/0.1]-V[3.03-24.99/0.01]-F[5-60/0.1]

AH-APHTWD25-LC[45-99.9/0.1]-P[3-24.96/0.01]-W[3-24.96/0.01]-B[2-30/0.1]-V[3.03-24.99/0.01]-F[5-60/0.1]

AH-APHTWE5-[50,60,70,80]-P[1-4.95/0.01]-W[1.01-4.96/0.01]-B[2-25/0.1]-V[1.03-4.99/0.01]-F[5-45/0.1]

AH-APHTWE5-LC[45-79.9/0.1]-P[1-4.95/0.01]-W[1.01-4.96/0.01]-B[2-25/0.1]-V[1.03-4.99/0.01]-F[5-45/0.1]

AH-APHTWE6-[50,60,70,80]-P[1-5.95/0.01]-W[1.01-5.96/0.01]-B[2-30/0.1]-V[1.03-5.99/0.01]-F[5-45/0.1]

AH-APHTWE6-LC[45-79.9/0.1]-P[1-5.95/0.01]-W[1.01-5.96/0.01]-B[2-30/0.1]-V[1.03-5.99/0.01]-F[5-45/0.1]

AH-APHTWE8-[50-100/10]-P[1-7.96/0.01]-W[1-7.96/0.01]-B[2-30/0.1]-V[1.03-7.99/0.01]-F[5-60/0.1]

AH-APHTWE8-LC[45-99.9/0.1]-P[1-7.96/0.01]-W[1-7.96/0.01]-B[2-30/0.1]-V[1.03-7.99/0.01]-F[5-60/0.1]

AH-APHTWE10-[50-100/10]-P[1.25-9.96/0.01]-W[1.25-9.96/0.01]-B[2-30/0.1]-V[1.28-9.99/0.01]-F[5-60/0.1]

AH-APHTWE10-LC[45-99.9/0.1]-P[1.25-9.96/0.01]-W[1.25-9.96/0.01]-B[2-30/0.1]-V[1.28-9.99/0.01]-F[5-60/0.1]

AH-APHTWE13-[50-100/10]-P[1.5-12.96/0.01]-W[1.5-12.96/0.01]-B[2-30/0.1]-V[1.53-12.99/0.01]-F[5-60/0.1]

AH-APHTWE13-LC[45-99.9/0.1]-P[1.5-12.96/0.01]-W[1.5-12.96/0.01]-B[2-30/0.1]-V[1.53-12.99/0.01]-F[5-60/0.1]

AH-APHTWE16-[50-100/10]-P[2-15.96/0.01]-W[2-15.96/0.01]-B[2-30/0.1]-V[2.03-15.99/0.01]-F[5-60/0.1]

AH-APHTWE16-LC[45-99.9/0.1]-P[2-15.96/0.01]-W[2-15.96/0.01]-B[2-30/0.1]-V[2.03-15.99/0.01]-F[5-60/0.1]

AH-APHTWE20-[50-100/10]-P[2.5-19.96/0.01]-W[2.5-19.96/0.01]-B[2-30/0.1]-V[2.53-19.99/0.01]-F[5-60/0.1]

AH-APHTWE20-LC[45-99.9/0.1]-P[2.5-19.96/0.01]-W[2.5-19.96/0.01]-B[2-30/0.1]-V[2.53-19.99/0.01]-F[5-60/0.1]

AH-APHTWE25-[50-100/10]-P[3-24.96/0.01]-W[3-24.96/0.01]-B[2-30/0.1]-V[3.03-24.99/0.01]-F[5-60/0.1]

AH-APHTWE25-LC[45-99.9/0.1]-P[3-24.96/0.01]-W[3-24.96/0.01]-B[2-30/0.1]-V[3.03-24.99/0.01]-F[5-60/0.1]

AH-APHTWG5-[50,60,70,80]-P[1-4.95/0.01]-W[1.01-4.96/0.01]-B[2-25/0.1]-V[1.03-4.99/0.01]-F[5-45/0.1]

AH-APHTWG5-LC[45-79.9/0.1]-P[1-4.95/0.01]-W[1.01-4.96/0.01]-B[2-25/0.1]-V[1.03-4.99/0.01]-F[5-45/0.1]

AH-APHTWG6-[50,60,70,80]-P[1-5.95/0.01]-W[1.01-5.96/0.01]-B[2-30/0.1]-V[1.03-5.99/0.01]-F[5-45/0.1]

AH-APHTWG6-LC[45-79.9/0.1]-P[1-5.95/0.01]-W[1.01-5.96/0.01]-B[2-30/0.1]-V[1.03-5.99/0.01]-F[5-45/0.1]

AH-APHTWG8-[50-100/10]-P[1-7.96/0.01]-W[1-7.96/0.01]-B[2-30/0.1]-V[1.03-7.99/0.01]-F[5-60/0.1]

AH-APHTWG8-LC[45-99.9/0.1]-P[1-7.96/0.01]-W[1-7.96/0.01]-B[2-30/0.1]-V[1.03-7.99/0.01]-F[5-60/0.1]

AH-APHTWG10-[50-100/10]-P[1.25-9.96/0.01]-W[1.25-9.96/0.01]-B[2-30/0.1]-V[1.28-9.99/0.01]-F[5-60/0.1]

AH-APHTWG10-LC[45-99.9/0.1]-P[1.25-9.96/0.01]-W[1.25-9.96/0.01]-B[2-30/0.1]-V[1.28-9.99/0.01]-F[5-60/0.1]

AH-APHTWG13-[50-100/10]-P[1.5-12.96/0.01]-W[1.5-12.96/0.01]-B[2-30/0.1]-V[1.53-12.99/0.01]-F[5-60/0.1]

AH-APHTWG13-LC[45-99.9/0.1]-P[1.5-12.96/0.01]-W[1.5-12.96/0.01]-B[2-30/0.1]-V[1.53-12.99/0.01]-F[5-60/0.1]

AH-APHTWG16-[50-100/10]-P[2-15.96/0.01]-W[2-15.96/0.01]-B[2-30/0.1]-V[2.03-15.99/0.01]-F[5-60/0.1]

AH-APHTWG16-LC[45-99.9/0.1]-P[2-15.96/0.01]-W[2-15.96/0.01]-B[2-30/0.1]-V[2.03-15.99/0.01]-F[5-60/0.1]

刃先形状

材質

シャンク径D公差

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

V(2段目刃先径)

(mm)

F(刃先端面から2段目Rまでの長さ)

(mm)

LC(全長変更)

(mm)

W(刃先寸法)

R(刃先コーナーR)

(mm)

B(刃先長さ)

(mm)

RoHS?

最小発注数量

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 4.98

50 ～ 80

1.51 ～ 4.99

5 ～ 45

2 ～ 40

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 4.98

1.51 ～ 4.99

5 ～ 45

45 ～ 79.9

2 ～ 40

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 5.98

50 ～ 80

2.01 ～ 5.99

5 ～ 45

2 ～ 40

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 5.98

2.01 ～ 5.99

5 ～ 45

45 ～ 79.9

2 ～ 40

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 7.98

50 ～ 100

1.51 ～ 7.99

5 ～ 60

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 7.98

1.51 ～ 7.99

5 ～ 60

45 ～ 99.9

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 9.98

50 ～ 100

1.51 ～ 9.99

5 ～ 60

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

1.5 ～ 9.98

1.51 ～ 9.99

5 ～ 60

45 ～ 99.9

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

3 ～ 12.98

50 ～ 100

3.01 ～ 12.99

5 ～ 60

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

3 ～ 12.98

3.01 ～ 12.99

5 ～ 60

45 ～ 99.9

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

5 ～ 15.98

50 ～ 100

5.01 ～ 15.99

5 ～ 60

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

5 ～ 15.98

5.01 ～ 15.99

5 ～ 60

45 ～ 99.9

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

6.5 ～ 19.98

50 ～ 100

6.51 ～ 19.99

5 ～ 60

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

6.5 ～ 19.98

6.51 ～ 19.99

5 ～ 60

45 ～ 99.9

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

9 ～ 24.98

50 ～ 100

9.01 ～ 24.99

5 ～ 60

2 ～ 60

1個

丸形

粉末ハイス鋼

+0.005/0

9 ～ 24.98

9.01 ～ 24.99

5 ～ 60

45 ～ 99.9

2 ～ 60

1個

長方形

粉末ハイス鋼

+0.005/0

1 ～ 4.96

50 ～ 80

1.03 ～ 4.99

5 ～ 45

1 ～ 4.96

2 ～ 25

1個

長方形

粉末ハイス鋼

+0.005/0

1 ～ 4.96

1.03 ～ 4.99

5 ～ 45

45 ～ 79.9

1 ～ 4.96

2 ～ 25

1個

長方形

粉末ハイス鋼

+0.005/0

1 ～ 5.96

50 ～ 80

1.03 ～ 5.99

5 ～ 45

1 ～ 5.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1 ～ 5.96

1.03 ～ 5.99

5 ～ 45

45 ～ 79.9

1 ～ 5.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1 ～ 7.96

50 ～ 100

1.03 ～ 7.99

5 ～ 60

1 ～ 7.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1 ～ 7.96

1.03 ～ 7.99

5 ～ 60

45 ～ 99.9

1 ～ 7.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1.25 ～ 9.96

50 ～ 100

1.28 ～ 9.99

5 ～ 60

1.25 ～ 9.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1.25 ～ 9.96

1.28 ～ 9.99

5 ～ 60

45 ～ 99.9

1.25 ～ 9.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1.5 ～ 12.96

50 ～ 100

1.53 ～ 12.99

5 ～ 60

1.5 ～ 12.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

1.5 ～ 12.96

1.53 ～ 12.99

5 ～ 60

45 ～ 99.9

1.5 ～ 12.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

2 ～ 15.96

50 ～ 100

2.03 ～ 15.99

5 ～ 60

2 ～ 15.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

2 ～ 15.96

2.03 ～ 15.99

5 ～ 60

45 ～ 99.9

2 ～ 15.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

2.5 ～ 19.96

50 ～ 100

2.53 ～ 19.99

5 ～ 60

2.5 ～ 19.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

2.5 ～ 19.96

2.53 ～ 19.99

5 ～ 60

45 ～ 99.9

2.5 ～ 19.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

3 ～ 24.96

50 ～ 100

3.03 ～ 24.99

5 ～ 60

3 ～ 24.96

2 ～ 30

1個

長方形

粉末ハイス鋼

+0.005/0

3 ～ 24.96

3.03 ～ 24.99

5 ～ 60

45 ～ 99.9

3 ～ 24.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1 ～ 4.95

50 ～ 80

1.03 ～ 4.99

5 ～ 45

1.01 ～ 4.96

2 ～ 25

1個

楕円形

粉末ハイス鋼

+0.005/0

1 ～ 4.95

1.03 ～ 4.99

5 ～ 45

45 ～ 79.9

1.01 ～ 4.96

2 ～ 25

1個

楕円形

粉末ハイス鋼

+0.005/0

1 ～ 5.95

50 ～ 80

1.03 ～ 5.99

5 ～ 45

1.01 ～ 5.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1 ～ 5.95

1.03 ～ 5.99

5 ～ 45

45 ～ 79.9

1.01 ～ 5.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1 ～ 7.96

50 ～ 100

1.03 ～ 7.99

5 ～ 60

1 ～ 7.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1 ～ 7.96

1.03 ～ 7.99

5 ～ 60

45 ～ 99.9

1 ～ 7.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1.25 ～ 9.96

50 ～ 100

1.28 ～ 9.99

5 ～ 60

1.25 ～ 9.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1.25 ～ 9.96

1.28 ～ 9.99

5 ～ 60

45 ～ 99.9

1.25 ～ 9.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1.5 ～ 12.96

50 ～ 100

1.53 ～ 12.99

5 ～ 60

1.5 ～ 12.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

1.5 ～ 12.96

1.53 ～ 12.99

5 ～ 60

45 ～ 99.9

1.5 ～ 12.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

2 ～ 15.96

50 ～ 100

2.03 ～ 15.99

5 ～ 60

2 ～ 15.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

2 ～ 15.96

2.03 ～ 15.99

5 ～ 60

45 ～ 99.9

2 ～ 15.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

2.5 ～ 19.96

50 ～ 100

2.53 ～ 19.99

5 ～ 60

2.5 ～ 19.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

2.5 ～ 19.96

2.53 ～ 19.99

5 ～ 60

45 ～ 99.9

2.5 ～ 19.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

3 ～ 24.96

50 ～ 100

3.03 ～ 24.99

5 ～ 60

3 ～ 24.96

2 ～ 30

1個

楕円形

粉末ハイス鋼

+0.005/0

3 ～ 24.96

3.03 ～ 24.99

5 ～ 60

45 ～ 99.9

3 ～ 24.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1 ～ 4.95

50 ～ 80

1.03 ～ 4.99

5 ～ 45

1.01 ～ 4.96

2 ～ 25

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1 ～ 4.95

1.03 ～ 4.99

5 ～ 45

45 ～ 79.9

1.01 ～ 4.96

2 ～ 25

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1 ～ 5.95

50 ～ 80

1.03 ～ 5.99

5 ～ 45

1.01 ～ 5.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1 ～ 5.95

1.03 ～ 5.99

5 ～ 45

45 ～ 79.9

1.01 ～ 5.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1 ～ 7.96

50 ～ 100

1.03 ～ 7.99

5 ～ 60

1 ～ 7.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1 ～ 7.96

1.03 ～ 7.99

5 ～ 60

45 ～ 99.9

1 ～ 7.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1.25 ～ 9.96

50 ～ 100

1.28 ～ 9.99

5 ～ 60

1.25 ～ 9.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1.25 ～ 9.96

1.28 ～ 9.99

5 ～ 60

45 ～ 99.9

1.25 ～ 9.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1.5 ～ 12.96

50 ～ 100

1.53 ～ 12.99

5 ～ 60

1.5 ～ 12.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

1.5 ～ 12.96

1.53 ～ 12.99

5 ～ 60

45 ～ 99.9

1.5 ～ 12.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

2 ～ 15.96

50 ～ 100

2.03 ～ 15.99

5 ～ 60

2 ～ 15.96

2 ～ 30

1個

両側欠円形

粉末ハイス鋼

+0.005/0

2 ～ 15.96

2.03 ～ 15.99

5 ～ 60

45 ～ 99.9

2 ～ 15.96

2 ～ 30

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

プレス金型で広く普及しているTiCNコーティングを施したハイテン・厚板打ち抜き用途向けの2段パンチです。設定した刃先径ではパンチガイドに必要な刃先長さを確保できない場合にご使用ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用2段パンチ－TiCNコーティング－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用2段パンチ－TiCNコーティング－	厚板打抜き用2段パンチ	厚板打抜き用2段パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	厚板打抜き用パンチ　-TiCNコーティング-	厚板打抜き用2段パンチ－HXコーティング（TiCNコーティング＋窒化処理）－	厚板打抜き用2段パンチ　-α処理®-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	2日目〜	お見積り	お見積り
厚板打抜き用有無	有	有	有	有	有	有
先端形状	2段	2段	2段	1段	2段	2段
ジェクタ	なし	なし	なし	なし	なし	なし
表面処理	TiCN（XCN)コーティング	なし	HWコーティング	TiCN（XCN)コーティング	HXコーティング	α処理
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
