厚板打抜き用ジェクタパンチ－WPC®処理－
- 通常単価(税別)
- -
- 税込単価
- -
ハイテン材の打ち抜きなど、パンチつば部の破損が懸念されるな用途向けに、つば部を...
詳細情報を確認する未確定：候補が479型番あります。
商品情報
外形図・製品仕様

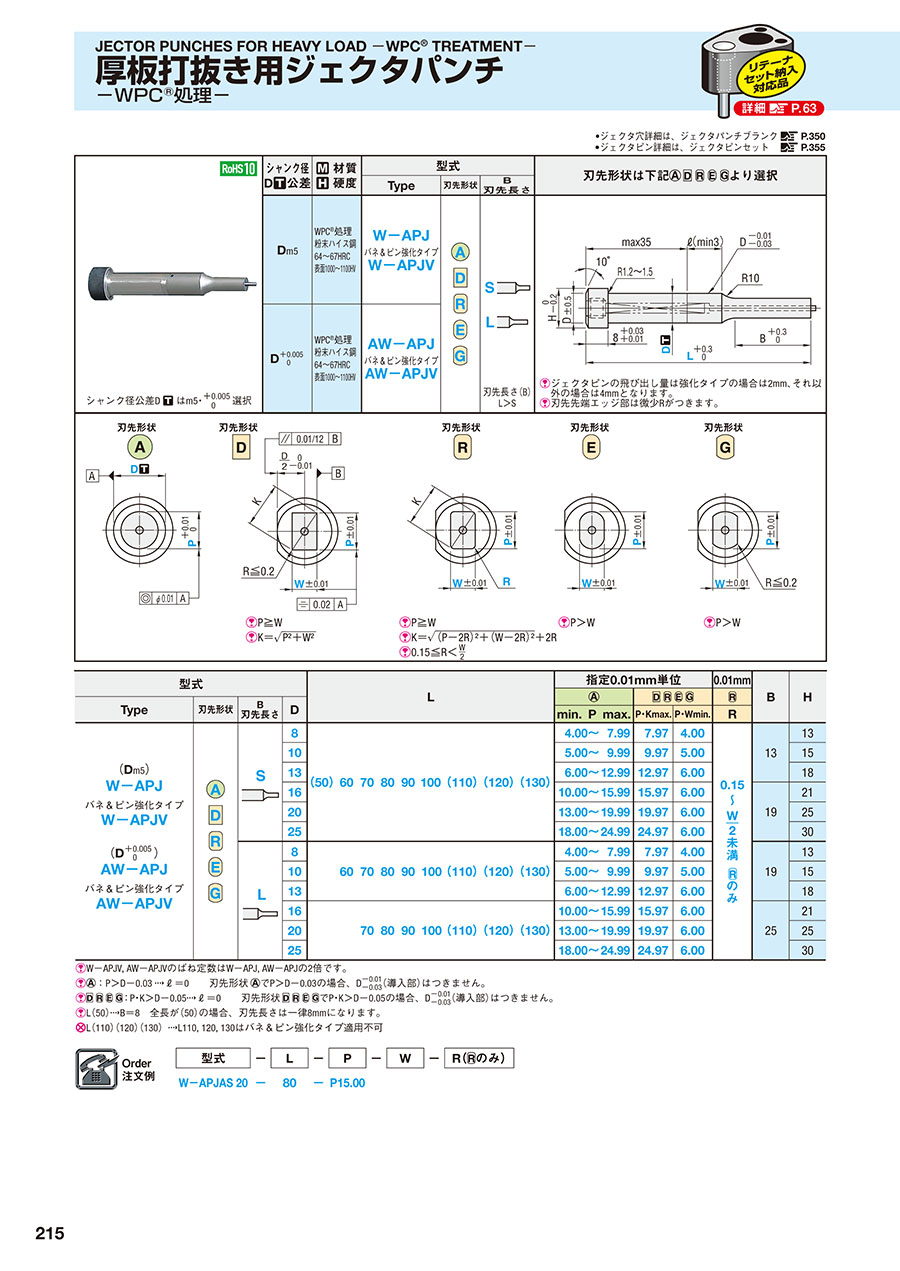

ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
刃先先端エッジ部は微少Rがつきます。
| シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | WPC®処理 粉末ハイス鋼 64～67HRC 表面1000～1100HV | W-APJ バネ&ピン 強化タイプ W-APJV |
|
L＞S |
| D +0.005/0 | WPC®処理 粉末ハイス鋼 64～67HRC 表面1000～1100HV | AW-APJ バネ&ピン 強化タイプ AW-APJV | ||
シャンク径公差Dはm5・ +0.005/0 選択
規格表
| 型式 | L | 指定0.01mm単位 | 0.01mm | B | H | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||
| Type | 刃先形状 | B 刃先長さ | D | |||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||
| Dm5 W-APJ バネ&ピン強化タイプ W-APJV D +0.005/0 AW-APJ バネ&ピン強化タイプ AW-APJV |
|
| 8 | （50） | 60 | 70 | 80 | 90 | 100 | （110） | （120） | （130） | 4.00～7.99 | 7.97 | 4.00 |
| 13 | 13 |
| 10 | 5.00～9.99 | 9.97 | 5.00 | 15 | ||||||||||||||
| 13 | 6.00～12.99 | 12.97 | 6.00 | 18 | ||||||||||||||
| 16 | 10.00～15.99 | 15.97 | 6.00 | 19 | 21 | |||||||||||||
| 20 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||||||||||
| 25 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||||||||||
| 8 | 60 | 70 | 80 | 90 | 100 | （110） | （120） | （130） | 4.00～7.99 | 7.97 | 4.00 | 19 | 13 | ||||
| 10 | 5.00～9.99 | 9.97 | 5.00 | 15 | ||||||||||||||
| 13 | 6.00～12.99 | 12.97 | 6.00 | 18 | ||||||||||||||
| 16 | 70 | 80 | 90 | 100 | （110） | （120） | （130） | 10.00～15.99 | 15.97 | 6.00 | 25 | 21 | ||||||
| 20 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||||||||||
| 25 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||||||||||
| W-APJV, AW-APJVのばね定数はW-APJ, AW-APJの2倍です。 | |
 ：P＞D -0.03 ℓ＝0 | 刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
 ：P・K＞D -0.05ℓ＝0 | 刃先形状 でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。 | |
| L （110）（120）（130）L110, 120, 130はバネ&ピン強化タイプ適用不可 | |
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ハイテン材の打ち抜きなど、パンチつば部の破損が懸念されるな用途向けに、つば部を一回り大きくして強度を増したパンチです。パンチ内部にはカス払い用のキッカーピンを組み込んでいます。刃先部にはWPCⓇ処理を施すことで疲労強度を向上させています。
