厚板打抜き用ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）−

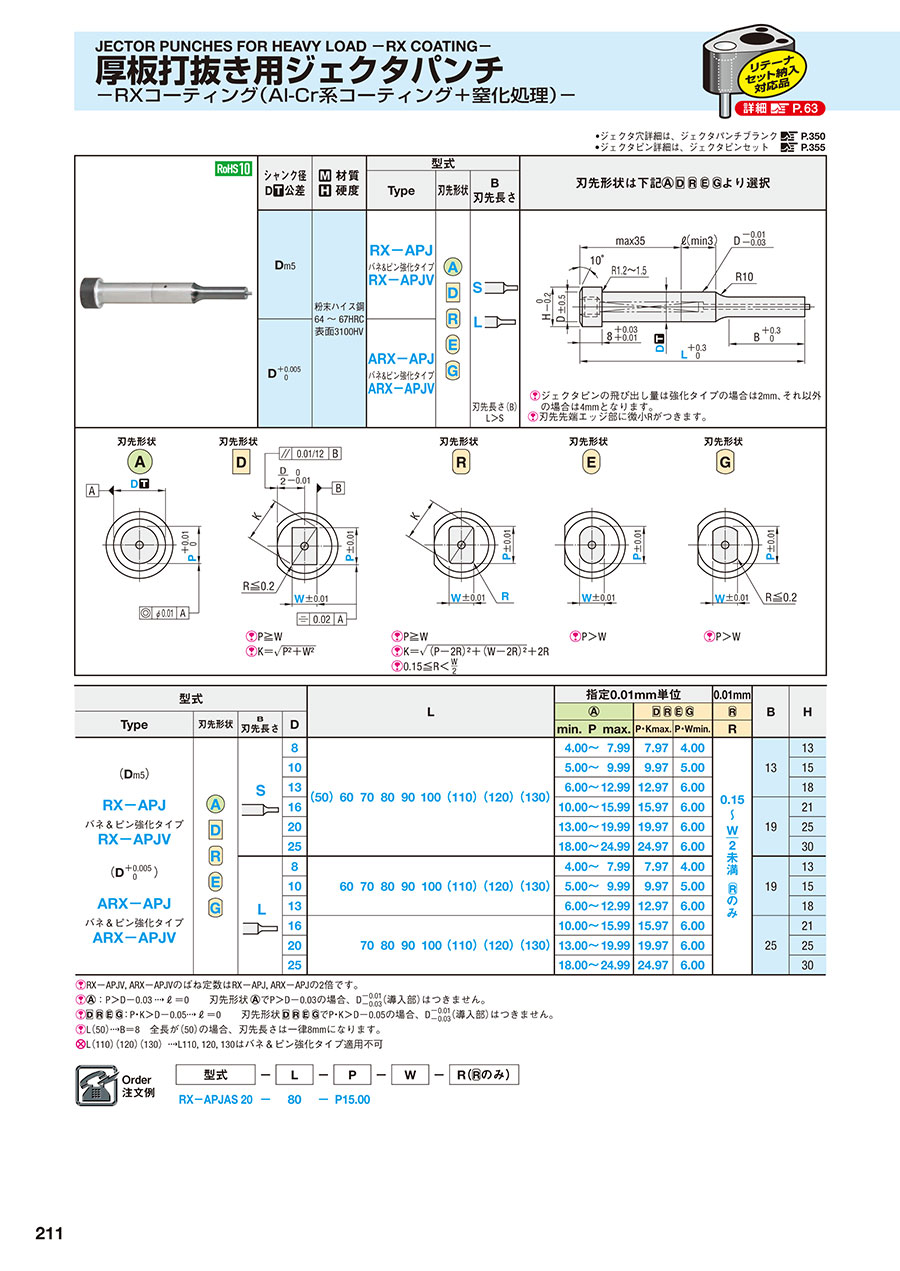

カタログ |P.211

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。　（詳細は「製品データ厚板打...

詳細を確認

11.0

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。
刃先長さを維持したまま全長を変更したい場合は全長指定・B寸キープタイプジェクタパンチをお試しください。
厚板ジェクタパンチはパンチにカス払いピンを内蔵するため、通常の厚板パンチよりもつば部強度が劣ります。
ジェクタパンチを使いたいが、つば破損が問題になる場合はテーパヘッドジェクタパンチもお試しください。

詳細を確認

よく一緒に見られています

ミスミ

厚板打抜き用ジェクタパンチ　-TiCNコーティング-

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

厚板打抜き用パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

通常出荷日：12 日目

未確定：候補が480型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

RXコーティングP.1727

全長指定・B寸キープタイプP.227

•ジェクタ穴詳細は、ジェクタパンチブランクP.350

•ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
刃先先端エッジ部に微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	粉末ハイス鋼 64～67HRC 表面3100HV	RX-APJ バネ&ピン強化タイプ RX-APJV		刃先長さ（B） L＞S
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3100HV	ARX-APJ バネ&ピン強化タイプ ARX-APJV		刃先長さ（B） L＞S

規格表

型式				L									指定0.01mm単位			0.01mm	B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D										min. P max.	P・Kmax.	P・Wmin.	R
D_m5 RX-APJ バネ&ピン強化タイプ RX-APJV D +0.005/0 ARX-APJ バネ&ピン強化タイプ ARX-APJV			8	（50）	60	70	80	90	100	（110）	（120）	（130）	4.00～7.99	7.97	4.00		13	13
			10										5.00～9.99	9.97	5.00			15
			13										6.00～12.99	12.97	6.00			18
			16										10.00～15.99	15.97	6.00		19	21
			20										13.00～19.99	19.97	6.00			25
			25										18.00～24.99	24.97	6.00			30
			8		60	70	80	90	100	（110）	（120）	（130）	4.00～7.99	7.97	4.00		19	13
			10										5.00～9.99	9.97	5.00			15
			13										6.00～12.99	12.97	6.00			18
			16			70	80	90	100	（110）	（120）	（130）	10.00～15.99	15.97	6.00		25	21
			20										13.00～19.99	19.97	6.00			25
			25										18.00～24.99	24.97	6.00			30

RX-APJV, ARX-APJVのばね定数はRX-APJ, ARX-APJの2倍です。
：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。
L（110）（120）（130）L110, 120, 130はバネ&ピン強化タイプ適用不可

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.352

型番リスト

表示件数

...

型番

ARX-APJAL8-[60-130/10]-P[4-7.99/0.01]

ARX-APJAL8-LC[43-129.9/0.1]-P[4-7.99/0.01]

ARX-APJAL10-[60-130/10]-P[5-9.99/0.01]

ARX-APJAL10-LC[43-129.9/0.1]-P[5-9.99/0.01]

ARX-APJAL13-[60-130/10]-P[6-12.99/0.01]

ARX-APJAL13-LC[43-129.9/0.1]-P[6-12.99/0.01]

ARX-APJAL16-[70-130/10]-P[10-15.99/0.01]

ARX-APJAL16-LC[43-129.9/0.1]-P[10-15.99/0.01]

ARX-APJAL20-[70-130/10]-P[13-19.99/0.01]

ARX-APJAL20-LC[43-129.9/0.1]-P[13-19.99/0.01]

ARX-APJAL25-[70-130/10]-P[18-24.99/0.01]

ARX-APJAL25-LC[43-129.9/0.1]-P[18-24.99/0.01]

ARX-APJAS8-[50-130/10]-P[4-7.99/0.01]

ARX-APJAS8-LC[43-129.9/0.1]-P[4-7.99/0.01]

ARX-APJAS10-[50-130/10]-P[5-9.99/0.01]

ARX-APJAS10-LC[43-129.9/0.1]-P[5-9.99/0.01]

ARX-APJAS13-[50-130/10]-P[6-12.99/0.01]

ARX-APJAS13-LC[43-129.9/0.1]-P[6-12.99/0.01]

ARX-APJAS16-[50-130/10]-P[10-15.99/0.01]

ARX-APJAS16-LC[43-129.9/0.1]-P[10-15.99/0.01]

ARX-APJAS20-[50-130/10]-P[13-19.99/0.01]

ARX-APJAS20-LC[43-129.9/0.1]-P[13-19.99/0.01]

ARX-APJAS25-[50-130/10]-P[18-24.99/0.01]

ARX-APJAS25-LC[43-129.9/0.1]-P[18-24.99/0.01]

ARX-APJDL8-[60-130/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

ARX-APJDL8-LC[43-129.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

ARX-APJDL10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

ARX-APJDL10-LC[43-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

ARX-APJDL13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

ARX-APJDL13-LC[43-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

ARX-APJDL16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]

ARX-APJDL16-LC[43-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]

ARX-APJDL20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]

ARX-APJDL20-LC[43-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]

ARX-APJDL25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]

ARX-APJDL25-LC[43-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]

ARX-APJDS8-[50-130/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

ARX-APJDS8-LC[43-129.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

ARX-APJDS10-[50-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

ARX-APJDS10-LC[43-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

ARX-APJDS13-[50-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

ARX-APJDS13-LC[43-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

ARX-APJDS16-[50-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]

ARX-APJDS16-LC[43-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]

ARX-APJDS20-[50-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]

ARX-APJDS20-LC[43-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]

ARX-APJDS25-[50-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]

ARX-APJDS25-LC[43-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]

ARX-APJEL8-[60-130/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

ARX-APJEL8-LC[43-129.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

ARX-APJEL10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

ARX-APJEL10-LC[43-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

ARX-APJEL13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

ARX-APJEL13-LC[43-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

ARX-APJEL16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]

ARX-APJEL16-LC[43-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]

ARX-APJEL20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]

ARX-APJEL20-LC[43-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]

ARX-APJEL25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]

ARX-APJEL25-LC[43-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]

ジェクタ

刃先形状

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

R(刃先コーナーR)

(mm)

LC(全長変更)

(mm)

W(刃先寸法)

RoHS?

最小発注数量

標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	60 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	L	16	10 ～ 15.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	16	10 ～ 15.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	L	20	13 ～ 19.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	20	13 ～ 19.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	L	25	18 ～ 24.99	70 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	25	18 ～ 24.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	50 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	50 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	50 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	S	16	10 ～ 15.99	50 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	16	10 ～ 15.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	S	20	13 ～ 19.99	50 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	20	13 ～ 19.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	丸形	+0.005/0	S	25	18 ～ 24.99	50 ～ 130	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	25	18 ～ 24.99	-	-	43 ～ 129.9	-	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	60 ～ 130	-	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	-	-	43 ～ 129.9	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	60 ～ 130	-	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	-	-	43 ～ 129.9	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	60 ～ 130	-	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	-	-	43 ～ 129.9	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	16	6 ～ 15.97	70 ～ 130	-	-	6 ～ 15.97	10	1個
標準タイプ	長方形	+0.005/0	L	16	6 ～ 15.97	-	-	43 ～ 129.9	6 ～ 15.97	10	1個
標準タイプ	長方形	+0.005/0	L	20	6 ～ 19.97	70 ～ 130	-	-	6 ～ 19.97	10	1個
標準タイプ	長方形	+0.005/0	L	20	6 ～ 19.97	-	-	43 ～ 129.9	6 ～ 19.97	10	1個
標準タイプ	長方形	+0.005/0	L	25	6 ～ 24.97	70 ～ 130	-	-	6 ～ 24.97	10	1個
標準タイプ	長方形	+0.005/0	L	25	6 ～ 24.97	-	-	43 ～ 129.9	6 ～ 24.97	10	1個
標準タイプ	長方形	+0.005/0	S	8	4 ～ 7.97	50 ～ 130	-	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	S	8	4 ～ 7.97	-	-	43 ～ 129.9	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	S	10	5 ～ 9.97	50 ～ 130	-	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	S	10	5 ～ 9.97	-	-	43 ～ 129.9	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	S	13	6 ～ 12.97	50 ～ 130	-	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	S	13	6 ～ 12.97	-	-	43 ～ 129.9	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	S	16	6 ～ 15.97	50 ～ 130	-	-	6 ～ 15.97	10	1個
標準タイプ	長方形	+0.005/0	S	16	6 ～ 15.97	-	-	43 ～ 129.9	6 ～ 15.97	10	1個
標準タイプ	長方形	+0.005/0	S	20	6 ～ 19.97	50 ～ 130	-	-	6 ～ 19.97	10	1個
標準タイプ	長方形	+0.005/0	S	20	6 ～ 19.97	-	-	43 ～ 129.9	6 ～ 19.97	10	1個
標準タイプ	長方形	+0.005/0	S	25	6 ～ 24.97	50 ～ 130	-	-	6 ～ 24.97	10	1個
標準タイプ	長方形	+0.005/0	S	25	6 ～ 24.97	-	-	43 ～ 129.9	6 ～ 24.97	10	1個
標準タイプ	楕円形	+0.005/0	L	8	4 ～ 7.97	60 ～ 130	-	-	4 ～ 7.97	10	1個
標準タイプ	楕円形	+0.005/0	L	8	4 ～ 7.97	-	-	43 ～ 129.9	4 ～ 7.97	10	1個
標準タイプ	楕円形	+0.005/0	L	10	5 ～ 9.97	60 ～ 130	-	-	5 ～ 9.97	10	1個
標準タイプ	楕円形	+0.005/0	L	10	5 ～ 9.97	-	-	43 ～ 129.9	5 ～ 9.97	10	1個
標準タイプ	楕円形	+0.005/0	L	13	6 ～ 12.97	60 ～ 130	-	-	6 ～ 12.97	10	1個
標準タイプ	楕円形	+0.005/0	L	13	6 ～ 12.97	-	-	43 ～ 129.9	6 ～ 12.97	10	1個
標準タイプ	楕円形	+0.005/0	L	16	6 ～ 15.97	70 ～ 130	-	-	6 ～ 15.97	10	1個
標準タイプ	楕円形	+0.005/0	L	16	6 ～ 15.97	-	-	43 ～ 129.9	6 ～ 15.97	10	1個
標準タイプ	楕円形	+0.005/0	L	20	6 ～ 19.97	70 ～ 130	-	-	6 ～ 19.97	10	1個
標準タイプ	楕円形	+0.005/0	L	20	6 ～ 19.97	-	-	43 ～ 129.9	6 ～ 19.97	10	1個
標準タイプ	楕円形	+0.005/0	L	25	6 ～ 24.97	70 ～ 130	-	-	6 ～ 24.97	10	1個
標準タイプ	楕円形	+0.005/0	L	25	6 ～ 24.97	-	-	43 ～ 129.9	6 ～ 24.97	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

基本情報

基本情報

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
【RXコーティングとは】
　TiCNより高硬度・高耐熱のコーティングです。さらに下地に窒化処理を施してコーティング膜の密着性も強化しています。
　TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
　（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。
刃先長さを維持したまま全長を変更したい場合は全長指定・B寸キープタイプジェクタパンチをお試しください。
厚板ジェクタパンチはパンチにカス払いピンを内蔵するため、通常の厚板パンチよりもつば部強度が劣ります。
ジェクタパンチを使いたいが、つば破損が問題になる場合はテーパヘッドジェクタパンチもお試しください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カス上がり対策逆テーパボタンダイ　-ツバ付きタイプ-　-ノーマル・α処理®-
製品打痕やチョコ停を防ぐためにパンチとダイ両面でのカス上がり対策をおすすめします。
ミスミ
カス上がり対策逆テーパボタンダイ　-ストレートタイプ-　-ノーマル・α処理®-
製品打痕やチョコ停を防ぐためにパンチとダイ両面でのカス上がり対策をおすすめします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）−のレビュー

1平均満足度：1.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
0%
星1
100%

プレス穴抜き用

満足度：1.02019/10/10

製品材質　Ｓ45Ｃ　板厚6.0　の製品にプレス穴抜き工程に使用中、450ショットにて、パンチ導入部、エア−抜き穴箇所より...もっと読む

ミスミからのコメント

ジェクタパンチは構造上、強度がジェクタの無いパンチよりも劣ります。今回のような条件では、早期破損が起こり得ます。今回はパンチ横穴から折損と考えられ、横穴の無い「全長指定・B寸キープ厚板打抜き用ジェクタパンチ」をお試しいただければと思います。頂きましたご意見につきましては、貴重な商品開発案として今後の商品に活かして参ります。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）−	厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－	厚板打抜き用ジェクタパンチ－HXコーティング（TiCNコーティング＋窒化処理）－	厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））	厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	お見積り	お見積り	お見積り	9日目	お見積り
厚板打抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
材質	粉末ハイス鋼	SKH51相当	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	SKH51相当
表面処理	RX（Al-Cr系コート+窒化処理）	RX（Al-Cr系コート+窒化処理）	HXコーティング	RW（Al-Cr系コート+WPC（R）処理）	RP（Al-Cr系コート+α処理（R））	HXコーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準

厚板打ち抜き用パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ジェクタ

刃先形状

シャンク径D公差

B（刃先長さ）

D（シャンク径）(mm)

P(刃先寸法)(mm)

L(全長)(mm)

R(刃先コーナーR)(mm)

LC(全長変更)(mm)

W(刃先寸法)

タイプ

CAD

厚板打抜き用ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）−

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

厚板打ち抜き用パンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
