厚板打抜き用パンチ－WPC®処理－

カタログ |P.197

規格拡大

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ　-ディコート処理-

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ　-TiCNコーティング-

4.6

通常出荷日：2 日目～

ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。刃先部に...

詳細情報を確認する

厚板打抜き用有無
有
先端形状
1段
ジェクタ
なし
表面処理
WPC
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
8

未確定：候補が2,304型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

WPC®処理P.1725

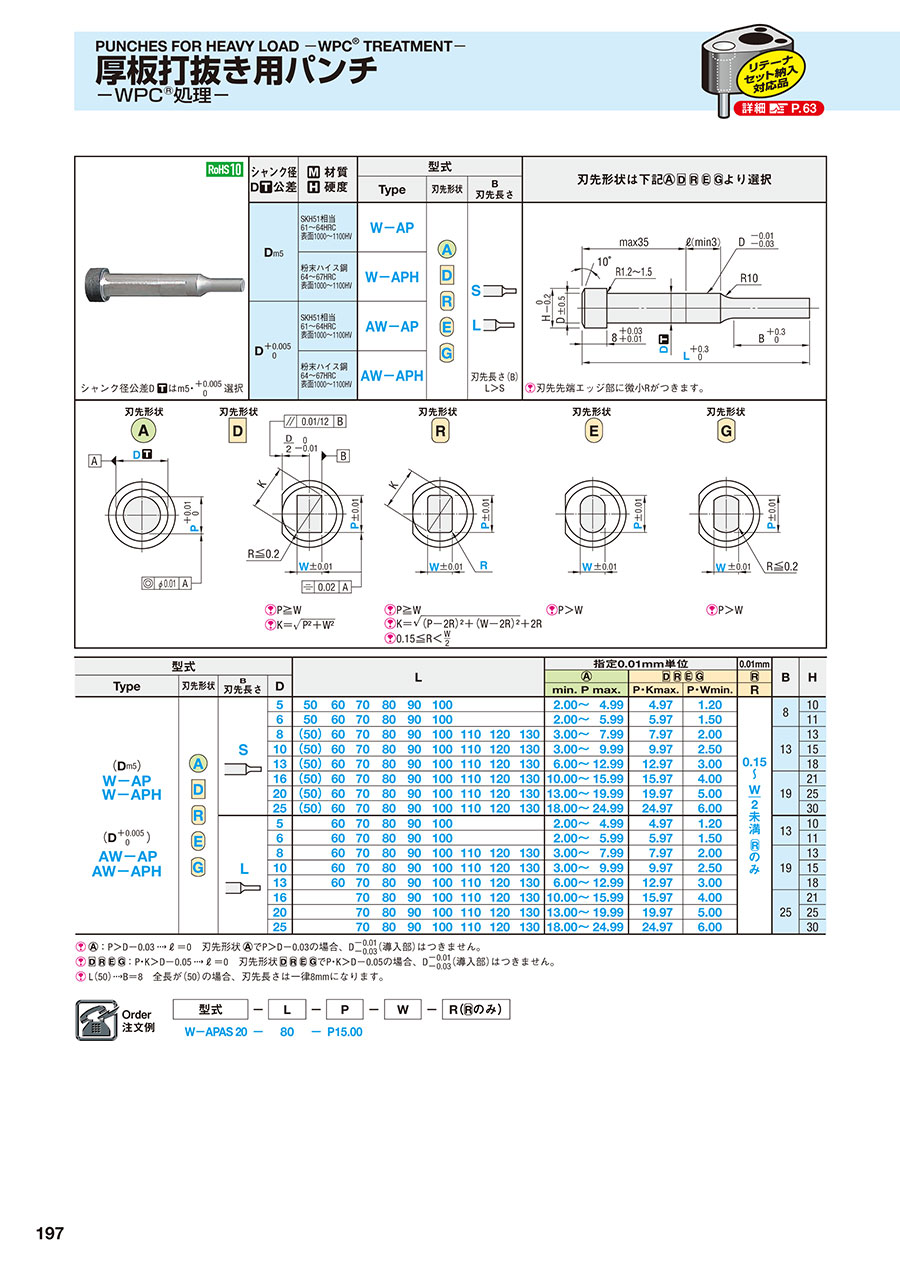

外形図・製品仕様

刃先先端エッジ部に微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC 表面1000～1100HV	W-AP		刃先長さ（B） L＞S
D_m5	粉末ハイス鋼 64～67HRC 表面1000～1100HV	W-APH
D +0.005/0	SKH51相当 61～64HRC 表面1000～1100HV	AW-AP
D +0.005/0	粉末ハイス鋼 64～67HRC 表面1000～1100HV	AW-APH

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L									指定0.01mm単位			0.01mm	B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D										min. P max.	P・Kmax.	P・Wmin.	R
D_m5 W-AP W-APH D +0.005/0 AW-AP AW-APH			5	50	60	70	80	90	100				2.00～4.99	4.97	1.20		8	10
			6	50	60	70	80	90	100				2.00～5.99	5.97	1.50		8	11
			8	（50）	60	70	80	90	100	110	120	130	3.00～7.99	7.97	2.00		13	13
			10	（50）	60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50			15
			13	（50）	60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00			18
			16	（50）	60	70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		19	21
			20	（50）	60	70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			25
			25	（50）	60	70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			30
			5		60	70	80	90	100				2.00～4.99	4.97	1.20		13	10
			6		60	70	80	90	100				2.00～5.99	5.97	1.50		13	11
			8		60	70	80	90	100	110	120	130	3.00～7.99	7.97	2.00		19	13
			10		60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50			15
			13		60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00			18
			16			70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		25	21
			20			70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			25
			25			70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			30

：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。
