位置決めノック穴付パンチ－WPC®処理－

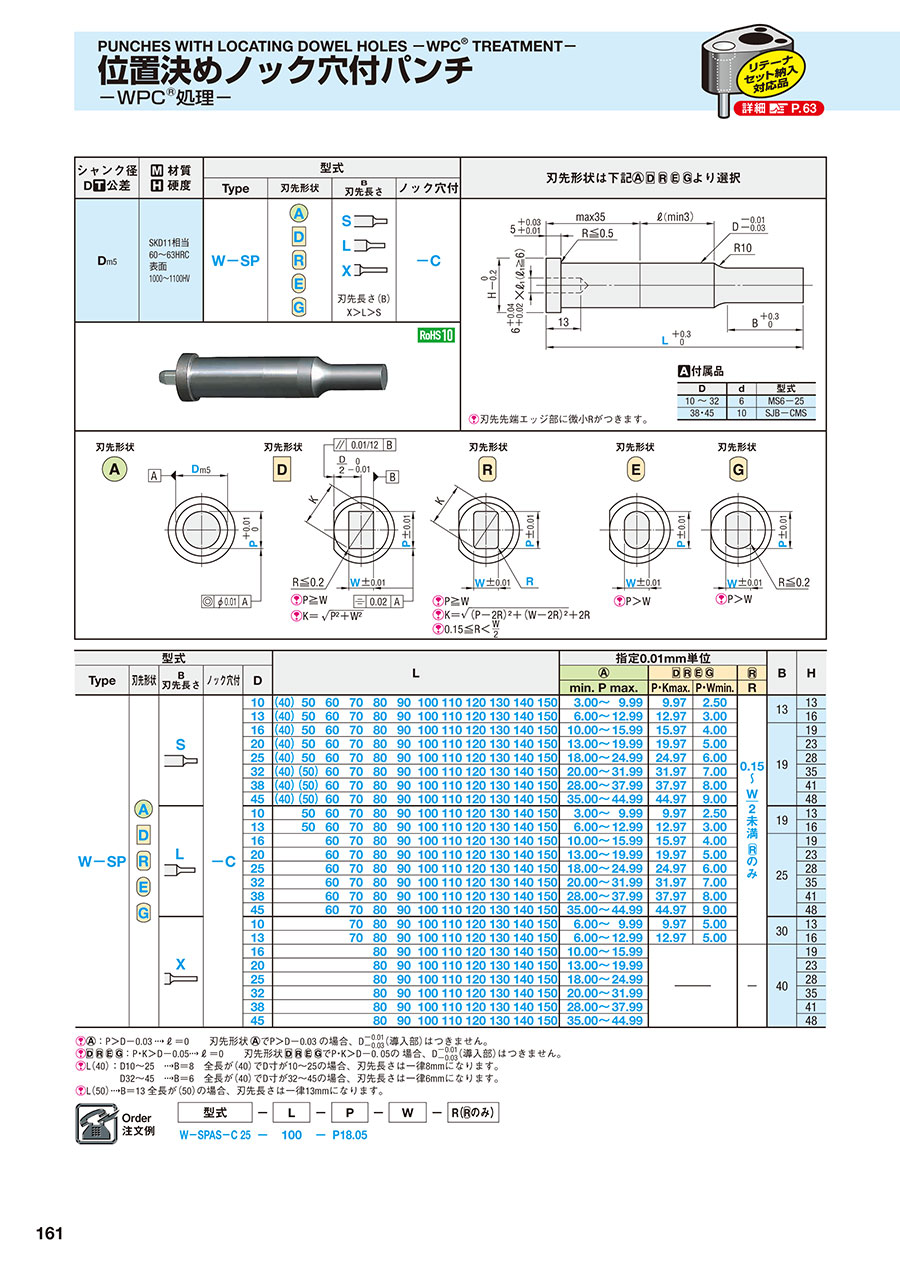

カタログ |P.161

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付パンチ　-TiCNコーティング-

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付パンチ　-ディコート処理-

通常出荷日：3 日目

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
材質
SKD11相当
表面処理
WPC
シャンク(取付部)形状
位置決めノック穴付
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
5

未確定：候補が622型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

外形図・製品仕様

刃先先端エッジ部に微小Rがつきます。
付属品

D	d	型式
10～32	6	MS6-25
38・45	10	SJB-CMS

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKD11相当 60～63HRC 表面 1000～1100HV	W-SP		刃先長さ（B） X＞L＞S	-C

規格表

型式					L												指定0.01mm単位				B	H
Type	刃先形状	B 刃先長さ	ノック穴付	D
Type	刃先形状	B 刃先長さ	ノック穴付	D													min. P max.	P・Kmax.	P・Wmin.	R
W-SP			-C	10	（40）	50	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		13	13
				13	（40）	50	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		13	16
				16	（40）	50	60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		19	19
				20	（40）	50	60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			23
				25	（40）	50	60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			28
				32	（40）	（50）	60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			35
				38	（40）	（50）	60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			41
				45	（40）	（50）	60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			48
				10		50	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		19	13
				13		50	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		19	16
				16			60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		25	19
				20			60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			23
				25			60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			28
				32			60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			35
				38			60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			41
				45			60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			48
				10				70	80	90	100	110	120	130	140	150	6.00～9.99	9.97	5.00		30	13
				13				70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	5.00		30	16
				16					80	90	100	110	120	130	140	150	10.00～15.99	-		-	40	19
				20					80	90	100	110	120	130	140	150	13.00～19.99					23
				25					80	90	100	110	120	130	140	150	18.00～24.99					28
				32					80	90	100	110	120	130	140	150	20.00～31.99					35
				38					80	90	100	110	120	130	140	150	28.00～37.99					41
				45					80	90	100	110	120	130	140	150	35.00～44.99					48

：P＞D-0.03ℓ＝0	刃先形状でP＞D-0.03 の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状で P・K＞D-0. 05 の場合、D -0.01/-0.03（導入部）はつきません。
L（40）：D10 ～ 25 B＝8 全長が（40）でD寸が10 ～ 25の場合、刃先長さは一律8mmになります。
D32 ～ 45 B＝6 全長が（40）でD寸が32 ～ 45の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.61

型番リスト

表示件数

...

型番

W-SPAL-C10-[50-150/10]-P[3-9.99/0.01]

W-SPAL-C10-[50-150/10]-PC[1.5-2.99/0.01]

W-SPAL-C10-LC[27-149.9/0.1]-P[3-9.99/0.01]

W-SPAL-C10-LC[27-149.9/0.1]-PC[1.5-2.99/0.01]

W-SPAL-C13-[50-150/10]-P[6-12.99/0.01]

W-SPAL-C13-[50-150/10]-PC[3-5.99/0.01]
