位置決めノック穴付パンチ－DLCコーティング－

カタログ |P.157

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付ジェクタパンチ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付パンチ

4.3

通常出荷日：2 日目～

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
材質
SKD11相当
表面処理
DLC(XCD)コーティング
シャンク(取付部)形状
位置決めノック穴付
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
5

未確定：候補が624型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

関連ページ
DLCコーディング P.1731

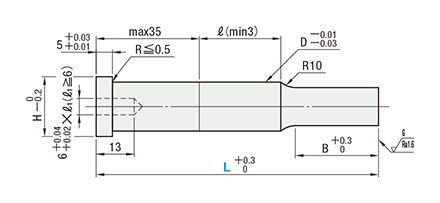

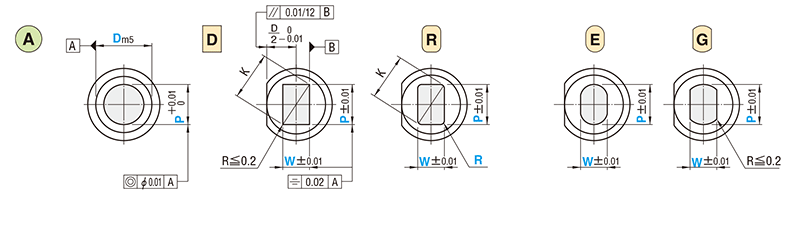

外形図・製品仕様

刃先端面の研磨はコーティング前に行っております。
付属品 MS6-25

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKD11相当 60～63HRC 表面3000HV以上	N-SP		刃先長さ（B） X＞L＞S	-C

規格表

型式					L												指定0.01mm単位				B	H
Type	刃先形状	B 刃先長さ	ノック穴付	D
Type	刃先形状	B 刃先長さ	ノック穴付	D													min. P max.	P・Kmax.	P・Wmin.	R
N-SP			-C	10	（40）	50	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		13	13
				13	（40）	50	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		13	16
				16	（40）	50	60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		19	19
				20	（40）	50	60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			23
				25	（40）	50	60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			28
				32	（40）	（50）	60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			35
				38	（40）	（50）	60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			41
				45	（40）	（50）	60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			48
				10		50	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		19	13
				13		50	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		19	16
				16			60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		25	19
				20			60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			23
				25			60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			28
				32			60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			35
				38			60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			41
				45			60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			48
				10				70	80	90	100	110	120	130	140	150	6.00～9.99	9.97	5.00		30	13
				13				70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	5.00		30	16
				16					80	90	100	110	120	130	140	150	10.00～15.99	-		-	40	19
				20					80	90	100	110	120	130	140	150	13.00～19.99					23
				25					80	90	100	110	120	130	140	150	18.00～24.99					28
				32					80	90	100	110	120	130	140	150	20.00～31.99					35
				38					80	90	100	110	120	130	140	150	28.00～37.99					41
				45					80	90	100	110	120	130	140	150	35.00～44.99					48

：P＞D-0.03ℓ＝0	刃先形状でP＞D-0.03 の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状で P・K＞D-0. 05 の場合、D -0.01/-0.03（導入部）はつきません。
L（40）：D10 ～ 25 B＝8 全長が（40）でD寸が10 ～ 25の場合、刃先長さは一律8mmになります。
D32 ～ 45 B＝6 全長が（40）でD寸が32 ～ 45の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.61
P.62

型番リスト

表示件数

...

型番

N-SPAL-C10-[50-150/10]-P[3-9.99/0.01]

N-SPAL-C10-[50-150/10]-PC[1.5-2.99/0.01]

N-SPAL-C10-LC[27-149.9/0.1]-P[3-9.99/0.01]

N-SPAL-C10-LC[27-149.9/0.1]-PC[1.5-2.99/0.01]

N-SPAL-C13-[50-150/10]-P[6-12.99/0.01]

N-SPAL-C13-[50-150/10]-PC[3-5.99/0.01]

N-SPAL-C13-LC[27-149.9/0.1]-P[6-12.99/0.01]

N-SPAL-C13-LC[27-149.9/0.1]-PC[3-5.99/0.01]

N-SPAL-C16-[60-150/10]-P[10-15.99/0.01]

N-SPAL-C16-[60-150/10]-PC[5-9.99/0.01]

N-SPAL-C16-LC[27-149.9/0.1]-P[10-15.99/0.01]

N-SPAL-C16-LC[27-149.9/0.1]-PC[5-9.99/0.01]

N-SPAL-C20-[60-150/10]-P[13-19.99/0.01]

N-SPAL-C20-[60-150/10]-PC[6.5-12.99/0.01]

N-SPAL-C20-LC[27-149.9/0.1]-P[13-19.99/0.01]

N-SPAL-C20-LC[27-149.9/0.1]-PC[6.5-12.99/0.01]

N-SPAL-C25-[60-150/10]-P[18-24.99/0.01]

N-SPAL-C25-[60-150/10]-PC[9-17.99/0.01]

N-SPAL-C25-LC[27-149.9/0.1]-P[18-24.99/0.01]

N-SPAL-C25-LC[27-149.9/0.1]-PC[9-17.99/0.01]

N-SPAL-C32-[60-150/10]-P[20-31.99/0.01]

N-SPAL-C32-[60-150/10]-PC[10-19.99/0.01]

N-SPAL-C32-LC[27-149.9/0.1]-P[20-31.99/0.01]

N-SPAL-C32-LC[27-149.9/0.1]-PC[10-19.99/0.01]

N-SPAL-C38-[60-150/10]-P[28-37.99/0.01]

N-SPAL-C38-[60-150/10]-PC[14-27.99/0.01]

N-SPAL-C38-LC[27-149.9/0.1]-P[28-37.99/0.01]

N-SPAL-C38-LC[27-149.9/0.1]-PC[14-27.99/0.01]

N-SPAL-C45-[60-150/10]-P[35-44.99/0.01]

N-SPAL-C45-[60-150/10]-PC[17.5-34.99/0.01]

N-SPAL-C45-LC[27-149.9/0.1]-P[35-44.99/0.01]

N-SPAL-C45-LC[27-149.9/0.1]-PC[17.5-34.99/0.01]

N-SPAS-C10-[40-150/10]-P[3-9.99/0.01]

N-SPAS-C10-[40-150/10]-PC[1.5-2.99/0.01]

N-SPAS-C10-LC[27-149.9/0.1]-P[3-9.99/0.01]

N-SPAS-C10-LC[27-149.9/0.1]-PC[1.5-2.99/0.01]

N-SPAS-C13-[40-150/10]-P[6-12.99/0.01]

N-SPAS-C13-[40-150/10]-PC[3-5.99/0.01]

N-SPAS-C13-LC[27-149.9/0.1]-P[6-12.99/0.01]

N-SPAS-C13-LC[27-149.9/0.1]-PC[3-5.99/0.01]

N-SPAS-C16-[40-150/10]-P[10-15.99/0.01]

N-SPAS-C16-[40-150/10]-PC[5-9.99/0.01]

N-SPAS-C16-LC[27-149.9/0.1]-P[10-15.99/0.01]

N-SPAS-C16-LC[27-149.9/0.1]-PC[5-9.99/0.01]

N-SPAS-C20-[40-150/10]-P[13-19.99/0.01]

N-SPAS-C20-[40-150/10]-PC[6.5-12.99/0.01]

N-SPAS-C20-LC[27-149.9/0.1]-P[13-19.99/0.01]

N-SPAS-C20-LC[27-149.9/0.1]-PC[6.5-12.99/0.01]

N-SPAS-C25-[40-150/10]-P[18-24.99/0.01]

N-SPAS-C25-[40-150/10]-PC[9-17.99/0.01]

N-SPAS-C25-LC[27-149.9/0.1]-P[18-24.99/0.01]

N-SPAS-C25-LC[27-149.9/0.1]-PC[9-17.99/0.01]

N-SPAS-C32-[40-150/10]-P[20-31.99/0.01]

N-SPAS-C32-[40-150/10]-PC[10-19.99/0.01]

N-SPAS-C32-LC[27-149.9/0.1]-P[20-31.99/0.01]

N-SPAS-C32-LC[27-149.9/0.1]-PC[10-19.99/0.01]

N-SPAS-C38-[40-150/10]-P[28-37.99/0.01]

N-SPAS-C38-[40-150/10]-PC[14-27.99/0.01]

N-SPAS-C38-LC[27-149.9/0.1]-P[28-37.99/0.01]

N-SPAS-C38-LC[27-149.9/0.1]-PC[14-27.99/0.01]

刃先形状

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	3 ～ 9.99	50 ～ 150	-	-	-	-	-	10	1個
丸形	L	10	-	50 ～ 150	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	3 ～ 9.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	10	-	-	25 ～ 149.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	13	6 ～ 12.99	50 ～ 150	-	-	-	-	-	10	1個
丸形	L	13	-	50 ～ 150	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	13	6 ～ 12.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	13	-	-	25 ～ 149.9	3 ～ 5.99	-	-	-	10	1個
丸形	L	16	10 ～ 15.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	16	-	60 ～ 150	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	16	10 ～ 15.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	16	-	-	25 ～ 149.9	5 ～ 9.99	-	-	-	10	1個
丸形	L	20	13 ～ 19.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	20	-	60 ～ 150	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	20	13 ～ 19.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	20	-	-	25 ～ 149.9	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	25	18 ～ 24.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	25	-	60 ～ 150	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	18 ～ 24.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	25	-	-	25 ～ 149.9	9 ～ 17.99	-	-	-	10	1個
丸形	L	32	20 ～ 31.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	32	-	60 ～ 150	-	10 ～ 19.99	-	-	-	10	1個
丸形	L	32	20 ～ 31.99	-	27 ～ 149.9	-	-	-	-	10	1個
丸形	L	32	-	-	27 ～ 149.9	10 ～ 19.99	-	-	-	10	1個
丸形	L	38	28 ～ 37.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	38	-	60 ～ 150	-	14 ～ 27.99	-	-	-	10	1個
丸形	L	38	28 ～ 37.99	-	27 ～ 149.9	-	-	-	-	10	1個
丸形	L	38	-	-	27 ～ 149.9	14 ～ 27.99	-	-	-	10	1個
丸形	L	45	35 ～ 44.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	45	-	60 ～ 150	-	17.5 ～ 34.99	-	-	-	10	1個
丸形	L	45	35 ～ 44.99	-	27 ～ 149.9	-	-	-	-	10	1個
丸形	L	45	-	-	27 ～ 149.9	17.5 ～ 34.99	-	-	-	10	1個
丸形	S	10	3 ～ 9.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	10	-	40 ～ 150	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	3 ～ 9.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	10	-	-	25 ～ 149.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	13	6 ～ 12.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	13	-	40 ～ 150	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	13	6 ～ 12.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	13	-	-	25 ～ 149.9	3 ～ 5.99	-	-	-	10	1個
丸形	S	16	10 ～ 15.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	16	-	40 ～ 150	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	16	10 ～ 15.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	16	-	-	25 ～ 149.9	5 ～ 9.99	-	-	-	10	1個
丸形	S	20	13 ～ 19.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	20	-	40 ～ 150	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	20	13 ～ 19.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	20	-	-	25 ～ 149.9	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	25	18 ～ 24.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	25	-	40 ～ 150	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	18 ～ 24.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	25	-	-	25 ～ 149.9	9 ～ 17.99	-	-	-	10	1個
丸形	S	32	20 ～ 31.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	32	-	40 ～ 150	-	10 ～ 19.99	-	-	-	10	1個
丸形	S	32	20 ～ 31.99	-	27 ～ 149.9	-	-	-	-	10	1個
丸形	S	32	-	-	27 ～ 149.9	10 ～ 19.99	-	-	-	10	1個
丸形	S	38	28 ～ 37.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	38	-	40 ～ 150	-	14 ～ 27.99	-	-	-	10	1個
丸形	S	38	28 ～ 37.99	-	27 ～ 149.9	-	-	-	-	10	1個
丸形	S	38	-	-	27 ～ 149.9	14 ～ 27.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

基本情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチの金型組み付け時にパンチリテーナなどを
　用いる場合に便利です。
・コーティングパンチの対応サイズをD32～45まで拡大しました！
【DLCコーティングとは】
　他のコーティングに比べ低摩擦係数が最大の特長です。パンチ刃先と被加工材の擦れが少なくなるため、打ち抜き加工時の
　切り粉が問題になり易いアルミ材のピアス加工で効果を発揮します。
　（詳細は「製品データ DLC・NWコーティングパンチ」をご参照ください）
　TiCN、HWコーティングより長納期ですが、ノンコートパンチ購入後にお客様にて別業者にコーティング手配する場合に比べ、
　発注工数や納期管理工数は軽減できます。アルミ材加工でパンチ耐久性が問題となった際は、ぜひお試しください！

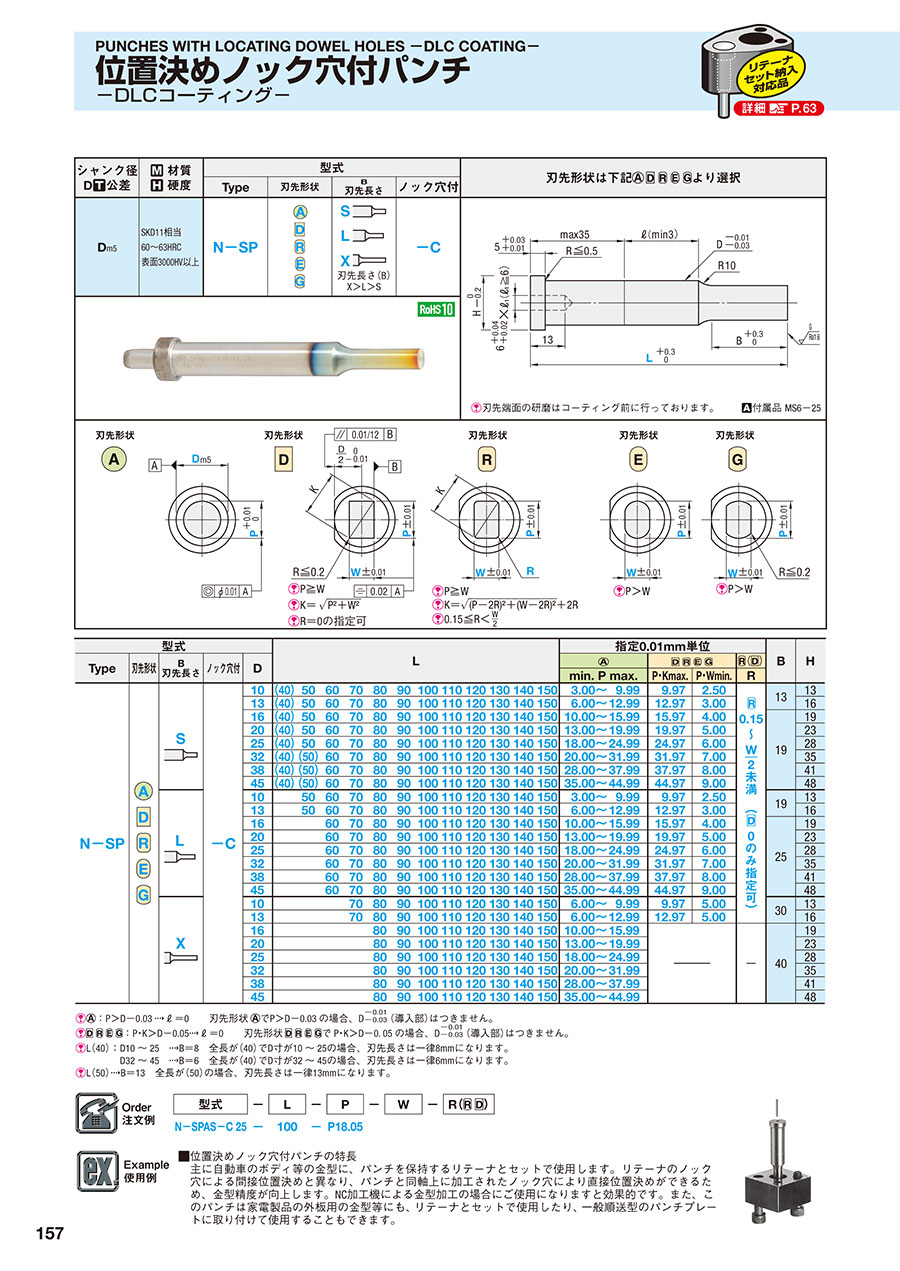

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
