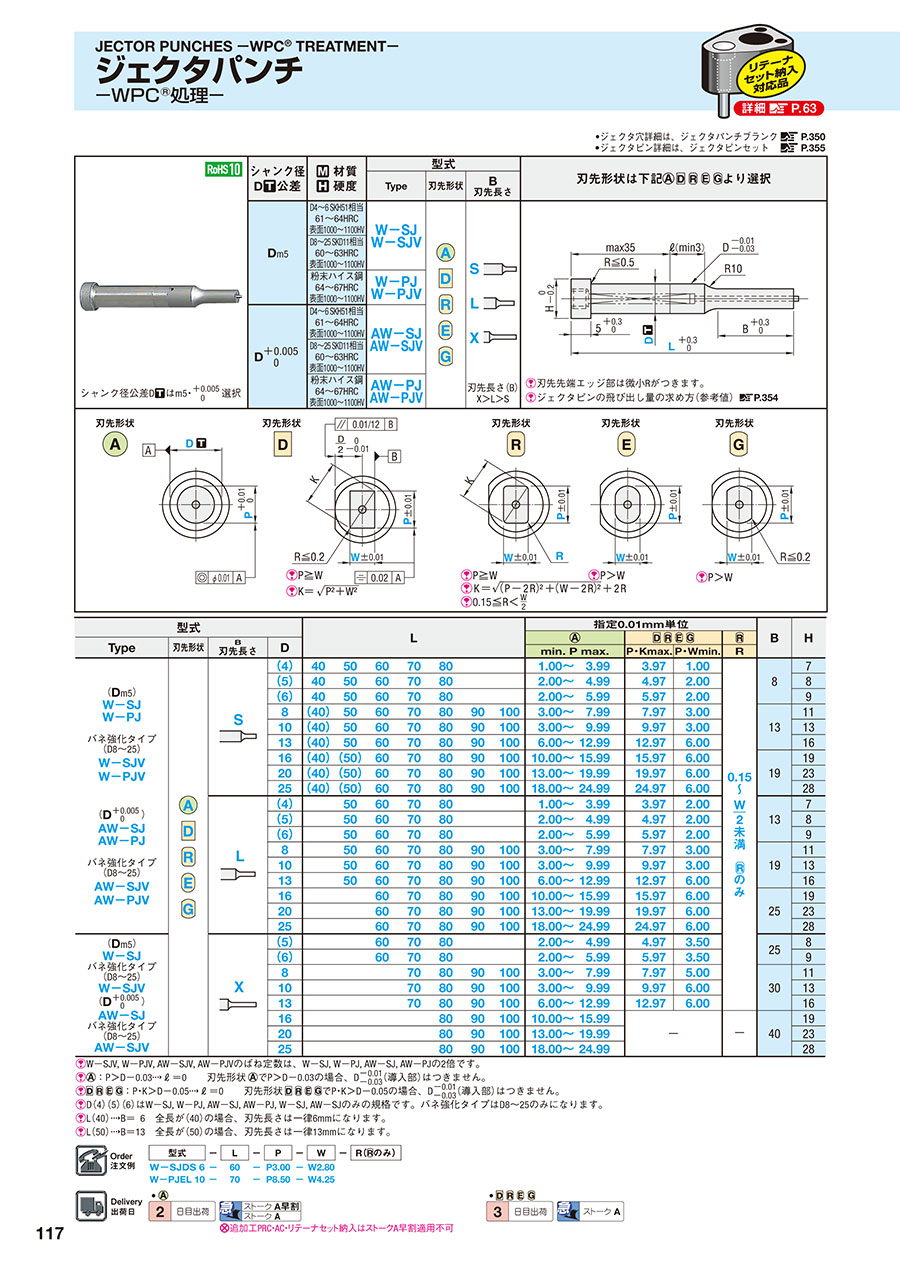

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	D4～6 SKH51相当 61～64HRC 表面1000～1100HV	W-SJ W-SJV		刃先長さ（B） X＞L＞S
	D8～25 SKD11相当 60～63HRC 表面1000～1100HV	W-SJ W-SJV
	粉末ハイス鋼 64～67HRC 表面1000～1100HV	W-PJ W-PJV
D +0.005/0	D4～6 SKH51相当 61～64HRC 表面1000～1100HV	AW-SJ AW-SJV
	D8～25 SKD11相当 60～63HRC 表面1000～1100HV	AW-SJ AW-SJV
	粉末ハイス鋼 64～67HRC 表面1000～1100HV	AW-PJ AW-PJV

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L							指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
D_m5 W-SJ W-PJ バネ強化タイプ（D8～25） W-SJV W-PJV （D +0.005/0） AW-SJ AW-PJ バネ強化タイプ（D8～25） AW-SJV AW-PJV			（4）	40	50	60	70	80			1.00～3.99	3.97	1.00		8	7
			（5）	40	50	60	70	80			2.00～4.99	4.97	2.00			8
			（6）	40	50	60	70	80			2.00～5.99	5.97	2.00			9
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	3.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	3.00			13
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	6.00			16
			16	（40）	（50）	60	70	80	90	100	10.00～15.99	15.97	6.00		19	19
			20	（40）	（50）	60	70	80	90	100	13.00～19.99	19.97	6.00			23
			25	（40）	（50）	60	70	80	90	100	18.00～24.99	24.97	6.00			28
			（4）		50	60	70	80			1.00～3.99	3.97	2.00		13	7
			（5）		50	60	70	80			2.00～4.99	4.97	2.00			8
			（6）		50	60	70	80			2.00～5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00～7.99	7.97	3.00		19	11
			10		50	60	70	80	90	100	3.00～9.99	9.97	3.00			13
			13		50	60	70	80	90	100	6.00～12.99	12.97	6.00			16
			16			60	70	80	90	100	10.00～15.99	15.97	6.00		25	19
			20			60	70	80	90	100	13.00～19.99	19.97	6.00			23
			25			60	70	80	90	100	18.00～24.99	24.97	6.00			28
（D_m5） W-SJ バネ強化タイプ（D8～25） W-SJV （D +0.005/0） AW-SJ バネ強化タイプ（D8～25） AW-SJV			（5）			60	70	80			2.00～4.99	4.97	3.50		25	8
			（6）			60	70	80			2.00～5.99	5.97	3.50		25	9
			8				70	80	90	100	3.00～7.99	7.97	5.00		30	11
			10				70	80	90	100	3.00～9.99	9.97	6.00			13
			13				70	80	90	100	6.00～12.99	12.97	6.00			16
			16					80	90	100	10.00～15.99	-		-	40	19
			20					80	90	100	13.00～19.99					23
			25					80	90	100	18.00～24.99					28

W-SJV, W-PJV, AW-SJV, AW-PJVのばね定数は、W-SJ, W-PJ, AW-SJ, AW-PJの2倍です。
：P＞D-0.03 ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
D（4）（5）（6）はW-SJ, W-PJ, AW-SJ, AW-PJ, W-SJ, AW-SJのみの規格です。バネ強化タイプはD8～25のみになります。
L（40）B＝6 全長が（40）の場合、刃先長さは一律 6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律 13mmになります。

注文例

出荷日

追加工

P.350

型番リスト

表示件数

...

173

型番

AW-PJAL4-[50-80/10]-P[1-3.99/0.01]

AW-PJAL4-[50-80/10]-PC[0.9-0.99/0.01]

AW-PJAL4-LC[39-79.9/0.1]-P[1-3.99/0.01]

AW-PJAL4-LC[39-79.9/0.1]-PC[0.9-0.99/0.01]

AW-PJAL4-LCT[39-79.9/0.1]-P[1-3.99/0.01]

AW-PJAL4-LCT[39-79.9/0.1]-PC[0.9-0.99/0.01]

AW-PJAL4-LMT[39-79.9/0.1]-P[1-3.99/0.01]

AW-PJAL4-LMT[39-79.9/0.1]-PC[0.9-0.99/0.01]

AW-PJAL5-[50-80/10]-P[2-4.99/0.01]

AW-PJAL5-[50-80/10]-PC[1.8-1.99/0.01]

AW-PJAL5-LC[39-79.9/0.1]-P[2-4.99/0.01]

AW-PJAL5-LC[39-79.9/0.1]-PC[1.8-1.99/0.01]

AW-PJAL5-LCT[39-79.9/0.1]-P[2-4.99/0.01]

AW-PJAL5-LCT[39-79.9/0.1]-PC[1.8-1.99/0.01]

AW-PJAL5-LMT[39-79.9/0.1]-P[2-4.99/0.01]

AW-PJAL5-LMT[39-79.9/0.1]-PC[1.8-1.99/0.01]

AW-PJAL6-[50-80/10]-P[2-5.99/0.01]

AW-PJAL6-[50-80/10]-PC[1.8-1.99/0.01]

AW-PJAL6-LC[39-79.9/0.1]-P[2-5.99/0.01]

AW-PJAL6-LC[39-79.9/0.1]-PC[1.8-1.99/0.01]

AW-PJAL6-LCT[39-79.9/0.1]-P[2-5.99/0.01]

AW-PJAL6-LCT[39-79.9/0.1]-PC[1.8-1.99/0.01]

AW-PJAL6-LMT[39-79.9/0.1]-P[2-5.99/0.01]

AW-PJAL6-LMT[39-79.9/0.1]-PC[1.8-1.99/0.01]

AW-PJAL8-[50-100/10]-P[3-7.99/0.01]

AW-PJAL8-[50-100/10]-PC[2.5-2.99/0.01]

AW-PJAL8-LC[33-99.9/0.1]-P[3-7.99/0.01]

AW-PJAL8-LC[33-99.9/0.1]-PC[2.5-2.99/0.01]

AW-PJAL8-LCT[33-99.9/0.1]-P[3-7.99/0.01]

AW-PJAL8-LCT[33-99.9/0.1]-PC[2.5-2.99/0.01]

AW-PJAL8-LMT[33-99.9/0.1]-P[3-7.99/0.01]

AW-PJAL8-LMT[33-99.9/0.1]-PC[2.5-2.99/0.01]

AW-PJAL10-[50-100/10]-P[3-9.99/0.01]

AW-PJAL10-[50-100/10]-PC[2.8-2.99/0.01]

AW-PJAL10-LC[33-99.9/0.1]-P[3-9.99/0.01]

AW-PJAL10-LC[33-99.9/0.1]-PC[2.8-2.99/0.01]

AW-PJAL10-LCT[33-99.9/0.1]-P[3-9.99/0.01]

AW-PJAL10-LCT[33-99.9/0.1]-PC[2.8-2.99/0.01]

AW-PJAL10-LMT[33-99.9/0.1]-P[3-9.99/0.01]

AW-PJAL10-LMT[33-99.9/0.1]-PC[2.8-2.99/0.01]

AW-PJAL13-[50-100/10]-P[6-12.99/0.01]

AW-PJAL13-[50-100/10]-PC[5-5.99/0.01]

AW-PJAL13-LC[33-99.9/0.1]-P[6-12.99/0.01]

AW-PJAL13-LC[33-99.9/0.1]-PC[5-5.99/0.01]

AW-PJAL13-LCT[33-99.9/0.1]-P[6-12.99/0.01]

AW-PJAL13-LCT[33-99.9/0.1]-PC[5-5.99/0.01]

AW-PJAL13-LMT[33-99.9/0.1]-P[6-12.99/0.01]

AW-PJAL13-LMT[33-99.9/0.1]-PC[5-5.99/0.01]

AW-PJAL16-[60-100/10]-P[10-15.99/0.01]

AW-PJAL16-[60-100/10]-PC[8-9.99/0.01]

AW-PJAL16-LC[33-99.9/0.1]-P[10-15.99/0.01]

AW-PJAL16-LC[33-99.9/0.1]-PC[8-9.99/0.01]

AW-PJAL16-LCT[33-99.9/0.1]-P[10-15.99/0.01]

AW-PJAL16-LCT[33-99.9/0.1]-PC[8-9.99/0.01]

AW-PJAL16-LMT[33-99.9/0.1]-P[10-15.99/0.01]

AW-PJAL16-LMT[33-99.9/0.1]-PC[8-9.99/0.01]

AW-PJAL20-[60-100/10]-P[13-19.99/0.01]

AW-PJAL20-[60-100/10]-PC[9-12.99/0.01]

AW-PJAL20-LC[33-99.9/0.1]-P[13-19.99/0.01]

AW-PJAL20-LC[33-99.9/0.1]-PC[9-12.99/0.01]

ジェクタ

刃先形状

材質

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

PC(刃先寸法変更)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	50 ～ 80	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	50 ～ 80	-	-	-	0.9 ～ 0.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	39 ～ 79.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	39 ～ 79.9	-	-	0.9 ～ 0.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	39 ～ 79.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	-	39 ～ 79.9	-	0.9 ～ 0.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	-	39 ～ 79.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	-	-	39 ～ 79.9	0.9 ～ 0.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	50 ～ 80	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	50 ～ 80	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	39 ～ 79.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	39 ～ 79.9	-	-	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	39 ～ 79.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	39 ～ 79.9	-	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	-	39 ～ 79.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	-	39 ～ 79.9	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	50 ～ 80	-	-	-	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	39 ～ 79.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	39 ～ 79.9	-	-	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	39 ～ 79.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	39 ～ 79.9	-	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	-	39 ～ 79.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	-	39 ～ 79.9	1.8 ～ 1.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	50 ～ 100	-	-	-	2.5 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	33 ～ 99.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	33 ～ 99.9	-	-	2.5 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	33 ～ 99.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	33 ～ 99.9	-	2.5 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	-	33 ～ 99.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	-	33 ～ 99.9	2.5 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	50 ～ 100	-	-	-	2.8 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	33 ～ 99.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	33 ～ 99.9	-	-	2.8 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	33 ～ 99.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	33 ～ 99.9	-	2.8 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	-	33 ～ 99.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	-	33 ～ 99.9	2.8 ～ 2.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	50 ～ 100	-	-	-	5 ～ 5.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	33 ～ 99.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	33 ～ 99.9	-	-	5 ～ 5.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	33 ～ 99.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	33 ～ 99.9	-	5 ～ 5.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	-	33 ～ 99.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	-	33 ～ 99.9	5 ～ 5.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	60 ～ 100	-	-	-	8 ～ 9.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	33 ～ 99.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	33 ～ 99.9	-	-	8 ～ 9.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	-	33 ～ 99.9	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	-	33 ～ 99.9	-	8 ～ 9.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	-	-	33 ～ 99.9	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	-	-	33 ～ 99.9	8 ～ 9.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	13 ～ 19.99	60 ～ 100	-	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	-	60 ～ 100	-	-	-	9 ～ 12.99	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	13 ～ 19.99	-	33 ～ 99.9	-	-	-	-	-	-	10	1個
標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	-	-	33 ～ 99.9	-	-	9 ～ 12.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

173

基本情報

基本情報

WPCⓇ処理を施したジェクタパンチです。疲労強度、耐焼付性、耐摩耗性に優れています。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
