ショルダーパンチ－WPC®処理－

カタログ |P.85

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショルダーパンチ -TiCNコーティング-

4.3

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショルダーパンチ

4.8

通常出荷日：2 日目～

WPCⓇ処理を施したショルダーパンチです。疲労強度、耐焼付性、耐摩耗性に優れて...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
表面処理
WPC
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
5

未確定：候補が8,940型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

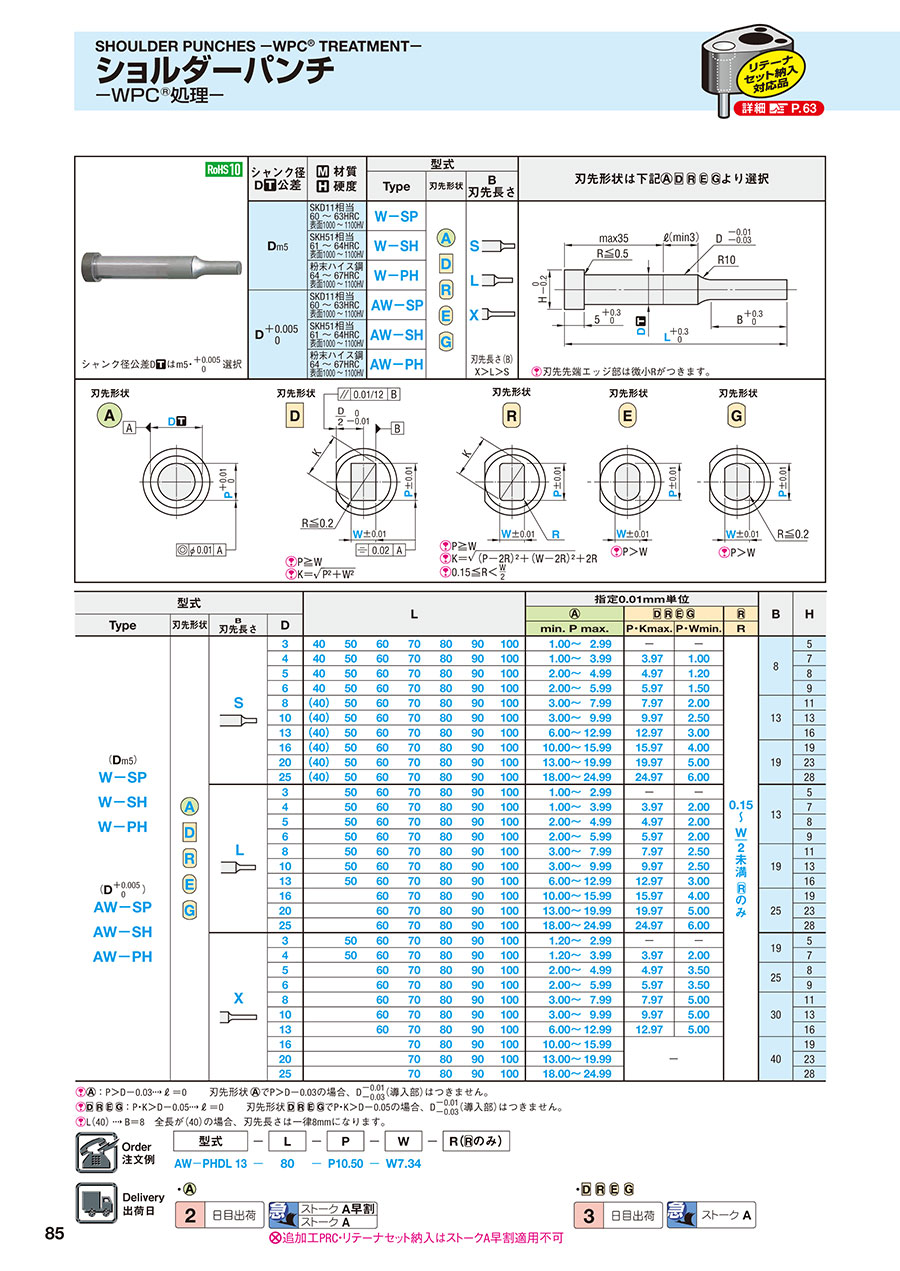

外形図・製品仕様

刃先先端エッジ部は微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKD11相当 60～63HRC 表面1000～100HV	W-SP		刃先長さ（B） X＞L＞S
	SKH51相当 61～64HRC 表面1000～100HV	W-SH
	粉末ハイス鋼 64～67HRC 表面1000～100HV	W-PH
D +0.005/0	SKD11相当 60～63HRC 表面1000～100HV	AW-SP
	SKH51相当 61～64HRC 表面1000～100HV	AW-SH
	粉末ハイス鋼 64～67HRC 表面1000～100HV	AW-PH
	粉末ハイス鋼 64～67HRC 表面1000～100HV	AW-PH

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L							指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） W-SP W-SH W-PH （D +0.005/0） AW-SP AW-SH AW-PH			3	40	50	60	70	80	90	100	1.00～2.99	-	-		8	5
			4	40	50	60	70	80	90	100	1.00～3.99	3.97	1.00			7
			5	40	50	60	70	80	90	100	2.00～4.99	4.97	1.20			8
			6	40	50	60	70	80	90	100	2.00～5.99	5.97	1.50			9
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	2.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	2.50			13
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	3.00			16
			16	（40）	50	60	70	80	90	100	10.00～15.99	15.97	4.00		19	19
			20	（40）	50	60	70	80	90	100	13.00～19.99	19.97	5.00			23
			25	（40）	50	60	70	80	90	100	18.00～24.99	24.97	6.00			28
			3		50	60	70	80	90	100	1.00～2.99	-	-		13	5
			4		50	60	70	80	90	100	1.00～3.99	3.97	2.00			7
			5		50	60	70	80	90	100	2.00～4.99	4.97	2.00			8
			6		50	60	70	80	90	100	2.00～5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00～7.99	7.97	2.50		19	11
			10		50	60	70	80	90	100	3.00～9.99	9.97	2.50			13
			13		50	60	70	80	90	100	6.00～12.99	12.97	3.00			16
			16			60	70	80	90	100	10.00～15.99	15.97	4.00		25	19
			20			60	70	80	90	100	13.00～19.99	19.97	5.00			23
			25			60	70	80	90	100	18.00～24.99	24.97	6.00			28
			3		50	60	70	80	90	100	1.20～2.99	-	-		19	5
			4		50	60	70	80	90	100	1.20～3.99	3.97	2.00		19	7
			5			60	70	80	90	100	2.00～4.99	4.97	3.50		25	8
			6			60	70	80	90	100	2.00～5.99	5.97	3.50		25	9
			8			60	70	80	90	100	3.00～7.99	7.97	5.00		30	11
			10			60	70	80	90	100	3.00～9.99	9.97	5.00			13
			13			60	70	80	90	100	6.00～12.99	12.97	5.00			16
			16				70	80	90	100	10.00～15.99	-			40	19
			20				70	80	90	100	13.00～19.99					23
			25				70	80	90	100	18.00～24.99					28

：P＞D-0.03ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。
