プレス金型部品技術窓口
型番
外形図・製品仕様

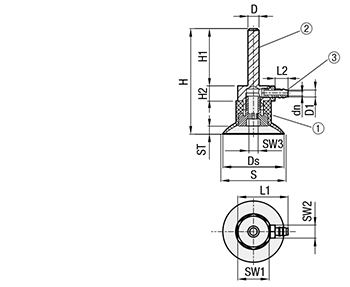

S寸法はフルストローク（ST）時の参考値です。
材質
①エラストドゥール
②ステンレス
③ステンレス
硬度 ショア80～90
| dn | D | D1 | S | Ds | H | H1 | H2 | L1 | L2 | SW1 | SW2 | SW3 | ST | 型式 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | ||||||||||||||
| 2.5 | 6 | 4 | 26 | 21.8 | 54.8 | 30 | 8.3 | 27.9 | 7 | 17 | 7 | 5.1 | 3 | SAXM−ASY | 20 |
| 35.2 | 31.6 | 56.1 | 4.3 | 30 | |||||||||||
| 45.4 | 41.3 | 58.7 | 6.9 | 40 | |||||||||||
推奨ホース・・・外径6mm、内径4mm。
■構成部品単体
材質 エラストドゥール
材質
①エラストドゥール
②スチール
材質 ステンレス
| 型式 | |
|---|---|
| Type | 呼び |
| SAXMP | 20 |
| 30 | |
| 40 | |
| 型式 |
|---|
| Type |
| SCFDC45 |
| 型式 |
|---|
| Type |
| SCA45 |
注文例

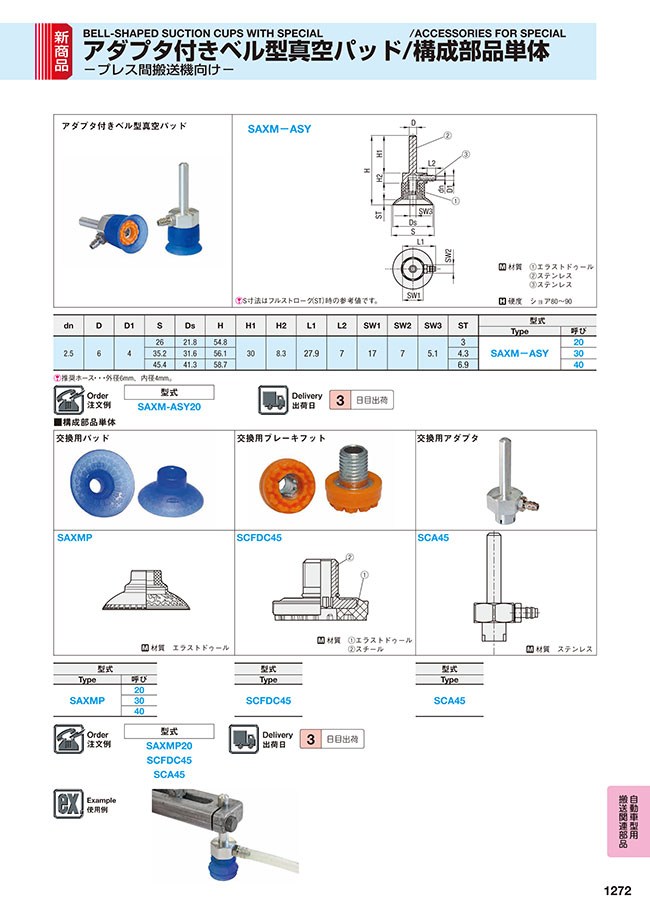

■アダプタ付きベル型真空パッド
■構成部品単体
出荷日
■アダプタ付きベル型真空パッド
■構成部品単体
関連情報
絞り込み条件：1 項目の仕様が未選択です
仕様
- 交換用アダプタ
- 交換用パッド
- 交換用ブレーキフット
- 本体セット
タイプ
- SAXM-ASY
- SAXMP
- SCA
- SCFDC
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,110円 ( 5,621円 ) | 3日目 |
5,180円 ( 5,698円 ) | 3日目 |
5,250円 ( 5,775円 ) | 3日目 |
1,680円 ( 1,848円 ) | 3日目 |
1,750円 ( 1,925円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
2,730円 ( 3,003円 ) | 3日目 |
700円 ( 770円 ) | 3日目 |
詳細情報
基本情報
プレス間搬送機向けのアダプタ付きベル型真空パッドとなります。
