長円ベル型真空パッド（SAOG）
- 通常単価(税別)
- 6,020円～6,470円
- 税込単価
- 6,622円～7,117円
長円ベル型真空パッドです。オネジタイプ、メネジタイプの選択が可能です。
詳細情報を確認する型番

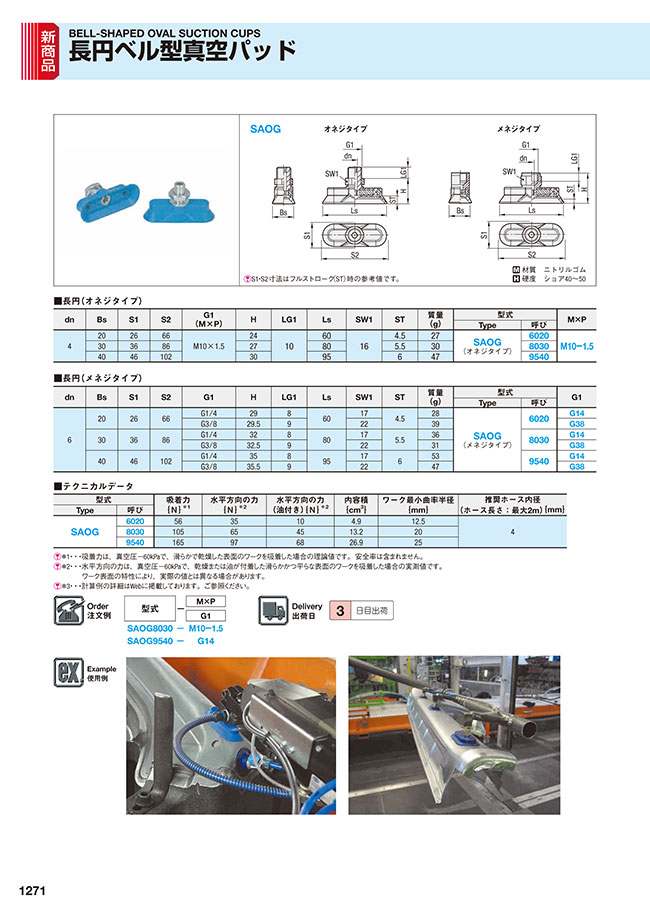

外形図・製品仕様
S1・S2寸法はフルストローク（ST）時の参考値です。
材質 ニトリルゴム
硬度 ショア40～50
規格表
■長円（オネジタイプ）
| dn | Bs | S1 | S2 | G1 （M×P） | H | LG1 | Ls | SW1 | ST | 質量 （g） | 型式 | M×P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | ||||||||||||
| 4 | 20 | 26 | 66 | M10×1.5 | 24 | 10 | 60 | 16 | 4.5 | 27 | SAOG （オネジタイプ） | 6020 | M10-1.5 |
| 30 | 36 | 86 | 27 | 80 | 5.5 | 30 | 8030 | ||||||
| 40 | 46 | 102 | 30 | 95 | 6 | 47 | 9540 | ||||||
■長円（メネジタイプ）
| dn | Bs | S1 | S2 | G1 | H | LG1 | Ls | SW1 | ST | 質量 （g） | 型式 | G1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | ||||||||||||
| 6 | 20 | 26 | 66 | G1/4 | 29 | 8 | 60 | 17 | 4.5 | 28 | SAOG （メネジタイプ） | 6020 | G14 |
| G3/8 | 29.5 | 9 | 22 | 39 | G38 | ||||||||
| 30 | 36 | 86 | G1/4 | 32 | 8 | 80 | 17 | 5.5 | 36 | 8030 | G14 | ||
| G3/8 | 32.5 | 9 | 22 | 31 | G38 | ||||||||
| 40 | 46 | 102 | G1/4 | 35 | 8 | 95 | 17 | 6 | 53 | 9540 | G14 | ||
| G3/8 | 35.5 | 9 | 22 | 47 | G38 | ||||||||
■テクニカルデータ
| 型式 | 吸着力 ｛N｝※1 | 水平方向の力 ｛N｝※2 | 水平方向の力 （油付き）｛N｝※2 | 内容積 ｛cm3｝ | ワーク最小曲率半径 ｛mm｝ | 推奨ホース内径 （ホース長さ：最大2m）｛mm｝ | |
|---|---|---|---|---|---|---|---|
| Type | 呼び | ||||||
| SAOG | 6020 | 56 | 35 | 10 | 4.9 | 12.5 | 4 |
| 8030 | 105 | 65 | 45 | 13.2 | 20 | ||
| 9540 | 165 | 97 | 68 | 26.9 | 25 | ||
※1・・・吸着力は、真空圧-60kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
※2・・・水平方向の力は、真空圧-60kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。
ワーク表面の特性により、実際の値とは異なる場合があります。
※3・・・計算例の詳細はWebに掲載しております。ご参照ください。
