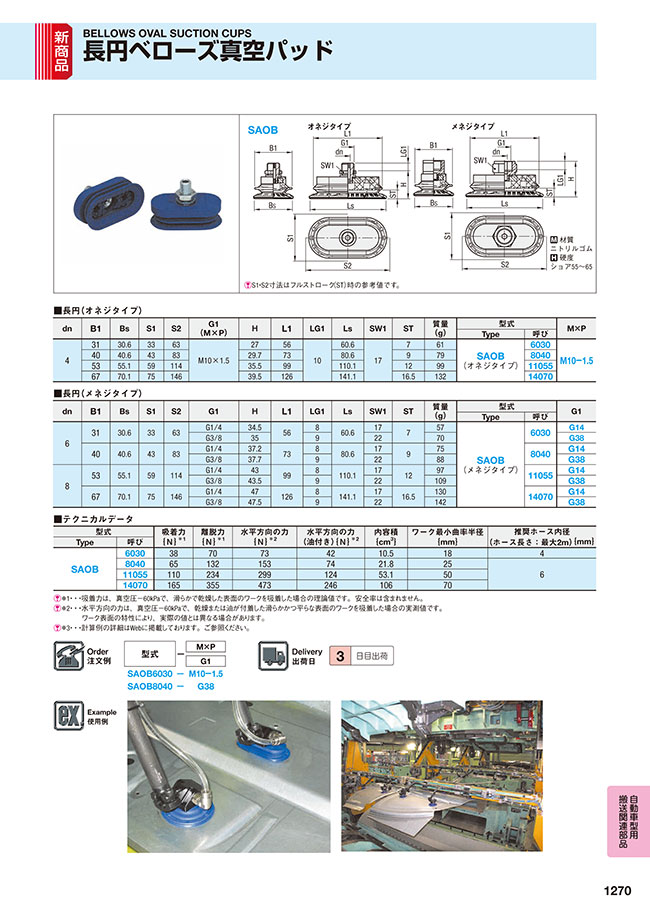

長円ベローズ真空パッド
- 通常単価(税別)
- 6,840円～7,210円
- 税込単価
- 7,524円～7,931円
長円ベローズ真空パッドです。オネジタイプ、メネジタイプの選択が可能です。
詳細情報を確認する型番

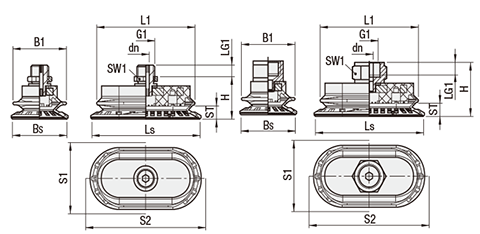

外形図・製品仕様
S1・S2寸法はフルストローク（ST）時の参考値です。
材質 ニトリルゴム
硬度 ショア55～65
規格表
■長円（オネジタイプ）
| dn | B1 | Bs | S1 | S2 | G1 （M×P） | H | L1 | LG1 | Ls | SW1 | ST | 質量 （g） | 型式 | M×P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | ||||||||||||||
| 4 | 31 | 30.6 | 33 | 63 | M10×1.5 | 27 | 56 | 10 | 60.6 | 17 | 7 | 61 | SAOB （オネジタイプ） | 6030 | M10-1.5 |
| 40 | 40.6 | 43 | 83 | 29.7 | 73 | 80.6 | 9 | 79 | 8040 | ||||||
| 53 | 55.1 | 59 | 114 | 35.5 | 99 | 110.1 | 12 | 99 | 11055 | ||||||
| 67 | 70.1 | 75 | 146 | 39.5 | 126 | 141.1 | 16.5 | 132 | 14070 | ||||||
■長円（メネジタイプ）
| dn | B1 | Bs | S1 | S2 | G1 | H | L1 | LG1 | Ls | SW1 | ST | 質量 （g） | 型式 | G1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | ||||||||||||||
| 6 | 31 | 30.6 | 33 | 63 | G1/4 | 34.5 | 56 | 8 | 60.6 | 17 | 7 | 57 | SAOB （メネジタイプ） | 6030 | G14 |
| G3/8 | 35 | 9 | 22 | 70 | G38 | ||||||||||
| 40 | 40.6 | 43 | 83 | G1/4 | 37.2 | 73 | 8 | 80.6 | 17 | 9 | 75 | 8040 | G14 | ||
| G3/8 | 37.7 | 9 | 22 | 88 | G38 | ||||||||||
| 8 | 53 | 55.1 | 59 | 114 | G1/4 | 43 | 99 | 8 | 110.1 | 17 | 12 | 97 | 11055 | G14 | |
| G3/8 | 43.5 | 9 | 22 | 109 | G38 | ||||||||||
| 67 | 70.1 | 75 | 146 | G1/4 | 47 | 126 | 8 | 141.1 | 17 | 16.5 | 130 | 14070 | G14 | ||
| G3/8 | 47.5 | 9 | 22 | 142 | G38 | ||||||||||
■テクニカルデータ
| 型式 | 吸着力 ｛N｝※1 | 離脱力 ｛N｝※1 | 水平方向の力 ｛N｝※2 | 水平方向の力 （油付き）｛N｝※2 | 内容積 ｛cm3｝ | ワーク最小曲率半径 ｛mm｝ | 推奨ホース内径 （ホース長さ：最大2m）｛mm｝ | |
|---|---|---|---|---|---|---|---|---|
| Type | 呼び | |||||||
| SAOB | 6030 | 38 | 70 | 73 | 42 | 10.5 | 18 | 4 |
| 8040 | 65 | 132 | 153 | 74 | 21.8 | 25 | 6 | |
| 11055 | 110 | 234 | 299 | 124 | 53.1 | 50 | ||
| 14070 | 165 | 355 | 473 | 246 | 106 | 70 | ||
※1・・・吸着力は、真空圧-60kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
※2・・・水平方向の力は、真空圧-60kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。
ワーク表面の特性により、実際の値とは異なる場合があります。
※3・・・計算例の詳細はWebに掲載しております。ご参照ください。
注文例
出荷日
関連情報
Loading...
絞り込み条件：1 項目の仕様が未選択です
パッド径タイプ(mm)
- 6030.0
- 8040.0
- 11055.0
- 14070.0
取付タイプ
- オネジ
- メネジ
取付ネジ
- M10×1.5
- G1/4
- G3/8
タイプ
- SAOB
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,840円 ( 7,524円 ) | 3日目 |
7,210円 ( 7,931円 ) | 3日目 |
詳細情報
基本情報
長円ベローズ真空パッドです。オネジタイプ、メネジタイプの選択が可能です。
