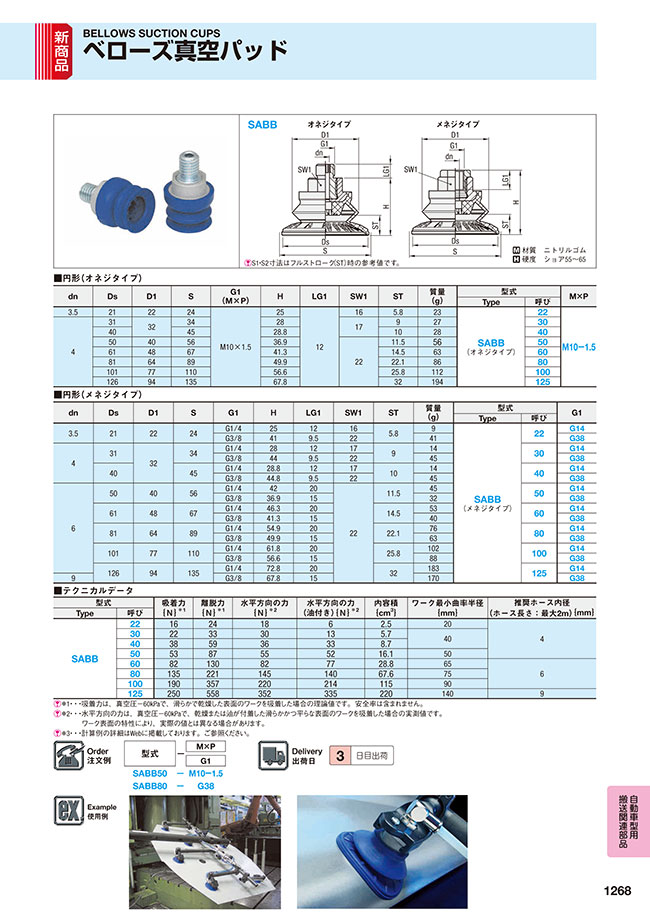

ベローズ真空パッド
- 通常単価(税別)
- 3,870円～6,890円
- 税込単価
- 4,257円～7,579円
ベローズ真空パッドです。オネジタイプ、メネジタイプの選択が可能です。
詳細情報を確認する型番

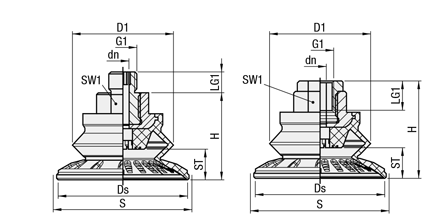

外形図・製品仕様
S1・S2寸法はフルストローク（ST）時の参考値です。
材質 ニトリルゴム
硬度 ショア55～65
■円形（オネジタイプ）
| dn | Ds | D1 | S | G1 （M×P） | H | LG1 | SW1 | ST | 質量 （g） | 型式 | M×P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | |||||||||||
| 3.5 | 21 | 22 | 24 | M10×1.5 | 25 | 12 | 16 | 5.8 | 23 | SABB （オネジタイプ） | 22 | M10−1.5 |
| 4 | 31 | 32 | 34 | 28 | 17 | 9 | 27 | 30 | ||||
| 40 | 45 | 28.8 | 10 | 28 | 40 | |||||||
| 50 | 40 | 56 | 36.9 | 22 | 11.5 | 56 | 50 | |||||
| 61 | 48 | 67 | 41.3 | 14.5 | 63 | 60 | ||||||
| 81 | 64 | 89 | 49.9 | 22.1 | 86 | 80 | ||||||
| 101 | 77 | 110 | 56.6 | 25.8 | 112 | 100 | ||||||
| 126 | 94 | 135 | 67.8 | 32 | 194 | 125 | ||||||
■円形（メネジタイプ）
| dn | Ds | D1 | S | G1 | H | LG1 | SW1 | ST | 質量 （g） | 型式 | G1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び | |||||||||||
| 3.5 | 21 | 22 | 24 | G1/4 | 25 | 12 | 16 | 5.8 | 9 | SABB （メネジタイプ） | 22 | G14 |
| G3/8 | 41 | 9.5 | 22 | 41 | G38 | |||||||
| 4 | 31 | 32 | 34 | G1/4 | 28 | 12 | 17 | 9 | 14 | 30 | G14 | |
| G3/8 | 44 | 9.5 | 22 | 45 | G38 | |||||||
| 40 | 45 | G1/4 | 28.8 | 12 | 17 | 10 | 14 | 40 | G14 | |||
| G3/8 | 44.8 | 9.5 | 22 | 45 | G38 | |||||||
| 6 | 50 | 40 | 56 | G1/4 | 42 | 20 | 22 | 11.5 | 45 | 50 | G14 | |
| G3/8 | 36.9 | 15 | 32 | G38 | ||||||||
| 61 | 48 | 67 | G1/4 | 46.3 | 20 | 14.5 | 53 | 60 | G14 | |||
| G3/8 | 41.3 | 15 | 40 | G38 | ||||||||
| 81 | 64 | 89 | G1/4 | 54.9 | 20 | 22.1 | 76 | 80 | G14 | |||
| G3/8 | 49.9 | 15 | 63 | G38 | ||||||||
| 101 | 77 | 110 | G1/4 | 61.8 | 20 | 25.8 | 102 | 100 | G14 | |||
| G3/8 | 56.6 | 15 | 88 | G38 | ||||||||
| 126 | 94 | 135 | G1/4 | 72.8 | 20 | 32 | 183 | 125 | G14 | |||
| 9 | G3/8 | 67.8 | 15 | 170 | G38 | |||||||
規格表
■テクニカルデータ
| 型式 | 吸着力 ｛N｝※1 | 離脱力 ｛N｝※1 | 水平方向の力 ｛N｝※2 | 水平方向の力 （油付き）｛N｝※2 | 内容積 ｛cm3｝ | ワーク最小曲率半径 ｛mm｝ | 推奨ホース内径 （ホース長さ：最大2m）｛mm｝ | |
|---|---|---|---|---|---|---|---|---|
| Type | 呼び | |||||||
| SABB | 22 | 16 | 24 | 18 | 6 | 2.5 | 20 | 4 |
| 30 | 22 | 33 | 30 | 13 | 5.7 | 40 | ||
| 40 | 38 | 59 | 36 | 33 | 8.7 | |||
| 50 | 53 | 87 | 55 | 52 | 16.1 | 50 | ||
| 60 | 82 | 130 | 82 | 77 | 28.8 | 65 | 6 | |
| 80 | 135 | 221 | 145 | 140 | 67.6 | 75 | ||
| 100 | 190 | 357 | 220 | 214 | 115 | 90 | ||
| 125 | 250 | 558 | 352 | 335 | 220 | 140 | 9 | |
※1・ ・ ・吸着力は、真空圧-60kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
※2・ ・ ・水平方向の力は、真空圧-60kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。
ワーク表面の特性により、実際の値とは異なる場合があります。
※3・ ・ ・計算例の詳細はWebに掲載しております。ご参照ください。
