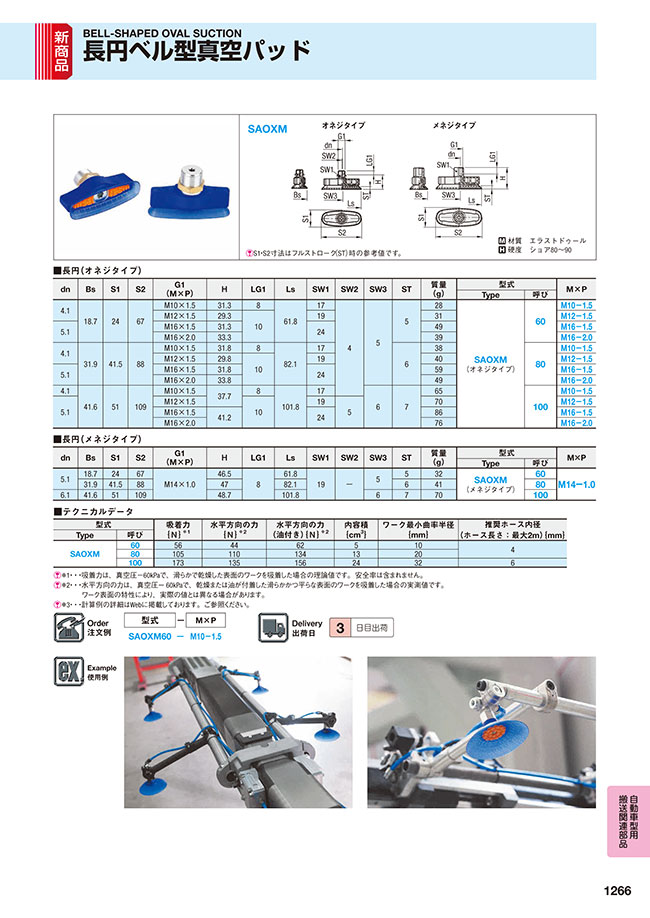

カタログ |P.1266

ミスミ

長円ベル型真空パッド（SAOXM）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,580円～6,790円

税込単価: 7,238円～7,469円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラット真空パッド

通常価格(税別)： 2,310円 (税込価格：2,541円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベル型真空パッド

通常価格(税別)： 2,940円 (税込価格：3,234円)

通常出荷日：3 日目～

長円ベル型真空パッドです。オネジタイプ、メネジタイプの選択が可能です。

詳細情報を確認する

種類
長円ベル型
材質
エラストドゥール

型番

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

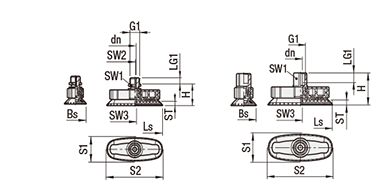

外形図・製品仕様

S1・S2寸法はフルストローク（ST）時の参考値です。

材質エラストドゥール
硬度ショア80～90

規格表

■長円（オネジタイプ）

dn	Bs	S1	S2	G1 （M×P）	H	LG1	Ls	SW1	SW2	SW3	ST	質量（g）	型式		M×P
dn	Bs	S1	S2	G1 （M×P）	H	LG1	Ls	SW1	SW2	SW3	ST	質量（g）	Type	呼び	M×P
4.1	18.7	24	67	M10×1.5	31.3	8	61.8	17	4	5	5	28	SAOXM （オネジタイプ）	60	M10-1.5
4.1				M12×1.5	29.3	10		19				31			M12-1.5
5.1				M16×1.5	31.3			24				49			M16-1.5
5.1				M16×2.0	33.3			24				39			M16-2.0
4.1	31.9	41.5	88	M10×1.5	31.8	8	82.1	17			6	38		80	M10-1.5
4.1				M12×1.5	29.8	10		19				40			M12-1.5
5.1				M16×1.5	31.8			24				59			M16-1.5
5.1				M16×2.0	33.8			24				49			M16-2.0
4.1	41.6	51	109	M10×1.5	37.7	8	101.8	17		6	7	65		100	M10-1.5
5.1				M12×1.5	37.7	10		19	5			70			M12-1.5
				M16×1.5	41.2			24				86			M16-1.5
				M16×2.0	41.2			24				76			M16-2.0

■長円（メネジタイプ）

dn	Bs	S1	S2	G1 （M×P）	H	LG1	Ls	SW1	SW2	SW3	ST	質量（g）	型式		M×P
dn	Bs	S1	S2	G1 （M×P）	H	LG1	Ls	SW1	SW2	SW3	ST	質量（g）	Type	呼び	M×P
5.1	18.7	24	67	M14×1.0	46.5	8	61.8	19	-	5	5	32	SAOXM （メネジタイプ）	60	M14-1.0
5.1	31.9	41.5	88		47		82.1			5	6	41		80
6.1	41.6	51	109		48.7		101.8			6	7	70		100

■テクニカルデータ

型式		吸着力｛N｝^※1	水平方向の力｛N｝^※2	水平方向の力（油付き）｛N｝^※2	内容積｛cm³｝	ワーク最小曲率半径｛mm｝	推奨ホース内径（ホース長さ：最大2m）｛mm｝
Type	呼び	吸着力｛N｝^※1	水平方向の力｛N｝^※2	水平方向の力（油付き）｛N｝^※2	内容積｛cm³｝	ワーク最小曲率半径｛mm｝	推奨ホース内径（ホース長さ：最大2m）｛mm｝
SAOXM	60	56	44	62	5	10	4
	80	105	110	134	13	20	4
	100	173	135	156	24	32	6

※1・・・吸着力は、真空圧-60kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
※2・・・水平方向の力は、真空圧ー60kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。
ワーク表面の特性により、実際の値とは異なる場合があります。
※3・・・計算例の詳細はWebに掲載しております。ご参照ください。

注文例

出荷日

絞り込み条件：1 項目の仕様が未選択です

パッド径タイプ(mm)
- 60
- 80
- 100
取付タイプ
- オネジ
- メネジ
取付ネジ
- M10×1.5
- M12×1.5
- M14×1.0
- M16×1.5
- M16×2.0
タイプ
- SAOXM
CAD
- 2D
- 3D
出荷日
すべて
3日以内

型番リスト

表示件数

型番

SAOXM60-M10-1.5

SAOXM80-M10-1.5

パッド径タイプ

(mm)

取付タイプ

取付ネジ

最小発注数量

60	オネジ	M10×1.5	1個
80	オネジ	M10×1.5	1個

通常単価(税別) (税込単価)	通常出荷日

6,580円 ( 7,238円 )	3日目
6,790円 ( 7,469円 )	3日目

詳細情報

基本情報

長円ベル型真空パッドです。オネジタイプ、メネジタイプの選択が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
