プレス金型部品技術窓口

カタログ |P.1265

ミスミ

ベル型真空パッド

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,940円～4,340円

税込単価: 3,234円～4,774円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラット真空パッド

通常価格(税別)： 2,310円 (税込価格：2,541円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベローズ真空パッド

通常価格(税別)： 3,870円 (税込価格：4,257円)

通常出荷日：3 日目

ベル型真空パッドです。オネジタイプ、メネジタイプの選択が可能です。

詳細情報を確認する

種類
ベル型
材質
エラストドゥール

型番

未確定 22 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

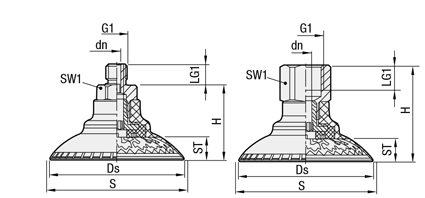

外形図・製品仕様

S寸法はフルストローク（ST）時の参考値です。

材質エラストドゥール
硬度ショア80～90

■円形（オネジタイプ）

dn	Ds	S	G1 （M×P）	H	LG1	SW1	ST	質量（g）	型式		M×P
dn	Ds	S	G1 （M×P）	H	LG1	SW1	ST	質量（g）	Type	呼び	M×P
4.1	21.8	26	M10×1.5	23.7	10	17	3	13	SAXM （オネジタイプ）	20	M10-1.5
5.1			M12×1.5	24.7	12	17		15			M12-1.5
			M16×1.5	24.2	10	22		20			M16-1.5
			M16×2.0	24.4	11	22		20			M16-2.0
4.1	31.6	35.2	M10×1.5	25	10	17	4.3	14		30	M10-1.5
5.1			M12×1.5	26	12	17		15			M12-1.5
			M16×1.5	25.5	10	22		20			M16-1.5
			M16×2.0	25.5	11	22		18			M16-2.0
4.1	41.3	45.4	M10×1.5	27.6	10	17	6.9	15		40	M10-1.5
5.1			M12×1.5	28.6	12	17		16			M12-1.5
			M16×1.5	28.1	10	22		21			M16-1.5
			M16×2.0	28.1	11	22		19			M16-2.0
4.1	51.5	58.4	M10×1.5	32.8	10	17	8.4	27		50	M10-1.5
5.1			M12×1.5	33.8	12	17		29			M12-1.5
6.1			M16×1.5	33.3	10	22		33			M16-1.5
6.1			M16×2.0	33.3	11	22		33			M16-2.0
4.1	61.5	69.7	M10×1.5	35.3	10	17	10.9	30		60	M10-1.5
5.1			M12×1.5	36.3	12	17		32			M12-1.5
6.1			M16×1.5	35.8	10	22		36			M16-1.5
6.1			M16×2.0	35.8	11	22		36			M16-2.0
4.1	81	92.2	M10×1.5	38.3	10	17	13.9	39		80	M10-1.5
5.1			M12×1.5	39.3	12	17		40			M12-1.5
6.1			M16×1.5	38.8	10	22		44			M16-1.5
6.1			M16×2.0	38.8	11	22		44			M16-2.0
4.1	99.7	111.1	M10×1.5	47.2	10	22	17.1	76		100	M10-1.5
5.1			M12×1.5	47.4	12			72			M12-1.5
6.1			M16×1.5	47.2	10			73			M16-1.5
6.1			M16×2.0	47.2	11			73			M16-2.0
4.1	115.2	129.4	M10×1.5	50.1	10	22	20	92		115	M10-1.5
5.1			M12×1.5	50.3	12			90			M12-1.5
6.1			M16×1.5	50.1	10			91			M16-1.5
6.1			M16×2.0	50.1	11			91			M16-2.0

■円形（メネジタイプ）

dn	Ds	S	G1 （M×P）	H	LG1	SW1	ST	質量（g）	型式		M×P
dn	Ds	S	G1 （M×P）	H	LG1	SW1	ST	質量（g）	Type	呼び	M×P
6.9	21.8	26	M14×1.0	41.9	7.8	19	3	23	SAXM （メネジタイプ）	20	M14-1.0
	31.6	35.2		43.2			4.3	22		30
	41.3	45.4		45.8			6.9	23		40
8.9	51.5	58.4		45.8			8.4	32		50
	61.5	69.7		48.3			10.9	35		60
	81	92.2		51.3			13.9	43		80
10	99.7	111.1		59.4		22	17.1	73		100
10	115.2	129.4		62.3		22	20	91		115

規格表

■テクニカルデータ

型式		吸着力｛N｝^※1	水平方向の力｛N｝^※2	水平方向の力（油付き）｛N｝^※2	内容積｛cm³｝	ワーク最小曲率半径｛mm｝	推奨ホース内径
Type	呼び	吸着力｛N｝^※1	水平方向の力｛N｝^※2	水平方向の力（油付き）｛N｝^※2	内容積｛cm³｝	ワーク最小曲率半径｛mm｝	（ホース長さ：最大2m）｛mm｝
SAXM	20	20	15	20	2.7	20	5
	30	39	32	41	4.5	18
	40	69	38	71	8.3	25
	50	109	58	110	18	25	6
	60	154	85	155	27.7	30
	80	270	150	269	55.5	33
	100	412	230	414	104.1	40
	115	549	320	584	150.1	50

※1・・・吸着力は、真空圧-60kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。
※2・・・水平方向の力は、真空圧-60kPaで、乾燥または油が付着した滑らかかつ平らな表面のワークを吸着した場合の実測値です。
ワーク表面の特性により、実際の値とは異なる場合があります。
※3・・・計算例の詳細はWebに掲載しております。ご参照ください。

注文例

出荷日

絞り込み条件：3 項目の仕様が未選択です

パッド径タイプ(mm)
- 20
- 30
- 40
- 50
- 60
- 80
- 100
- 115
取付タイプ
- オネジ
- メネジ
取付ネジ
- M10×1.5
- M12×1.5
- M14×1.0
- M16×1.5
- M16×2.0
タイプ
- SAXM
CAD
- 2D
- 3D
出荷日
すべて
3日以内
19日以内

型番リスト

表示件数

型番

パッド径タイプ

(mm)

取付タイプ

取付ネジ

最小発注数量

20	オネジ	M10×1.5	1個
20	オネジ	M16×1.5	1個
30	オネジ	M10×1.5	1個
30	オネジ	M12×1.5	1個
30	オネジ	M16×1.5	1個
40	オネジ	M10×1.5	1個
40	オネジ	M12×1.5	1個
40	オネジ	M16×1.5	1個
50	オネジ	M10×1.5	1個
50	オネジ	M12×1.5	1個
50	メネジ	M14×1.0	1個
50	オネジ	M16×1.5	1個
60	オネジ	M10×1.5	1個
60	オネジ	M12×1.5	1個
60	メネジ	M14×1.0	1個
60	オネジ	M16×1.5	1個
80	オネジ	M10×1.5	1個
80	オネジ	M12×1.5	1個
80	メネジ	M14×1.0	1個
80	オネジ	M16×1.5	1個
100	オネジ	M10×1.5	1個
115	オネジ	M10×1.5	1個

通常単価(税別) (税込単価)	通常出荷日

2,940円 ( 3,234円 )	3日目
3,220円 ( 3,542円 )	3日目
3,010円 ( 3,311円 )	3日目
3,290円 ( 3,619円 )	3日目
3,290円 ( 3,619円 )	3日目
3,080円 ( 3,388円 )	3日目
3,360円 ( 3,696円 )	3日目
3,360円 ( 3,696円 )	3日目
3,220円 ( 3,542円 )	3日目
3,430円 ( 3,773円 )	3日目
3,430円 ( 3,773円 )	3日目
3,430円 ( 3,773円 )	3日目
3,360円 ( 3,696円 )	3日目
3,570円 ( 3,927円 )	3日目
3,570円 ( 3,927円 )	3日目
3,570円 ( 3,927円 )	3日目
3,640円 ( 4,004円 )	3日目
3,850円 ( 4,235円 )	3日目
3,850円 ( 4,235円 )	3日目
3,850円 ( 4,235円 )	3日目
3,990円 ( 4,389円 )	19日目
4,340円 ( 4,774円 )	19日目

詳細情報

基本情報

ベル型真空パッドです。オネジタイプ、メネジタイプの選択が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ベル型真空パッドのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ベル型真空パッド	長円ベル型真空パッド（SAOXM）	長円ベル型真空パッド（SAOG）	フラット真空パッド	ベローズ真空パッド	長円フラット真空パッド
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	2,940円-	6,580円 -	6,020円 -	2,310円 -	3,870円 -	4,470円 -
通常出荷日	3日目〜	3日目	19日目	3日目	3日目	3日目
種類	ベル型	長円ベル型	長円ベル型	フラット	ベローズ	長円フラット
材質	エラストドゥール	エラストドゥール	ニトリルゴム	ニトリルゴム	ニトリルゴム	ニトリルゴム
