材料ガイドローラセット -ベアリングタイプ- 縦型タイプ
- 通常単価(税別)
- 24,150円
- 税込単価
- 26,565円
通常出荷日：在庫品1日目当日出荷可能
ベアリングタイプの材料ガイドローラセットです。縦型タイプは、玉軸受タイプです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
商品情報

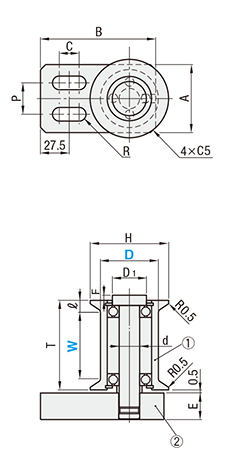

外形図・製品仕様
縦型タイプ
GDRTBS（玉軸受タイプ）
GDRTBS（玉軸受タイプ）
| ① | [ M ]材 質 | S45C |
| [ H ]硬 度 | HV500以上 | |
| ② | [ M ]材 質 | SS400 |
| [ A ]付属品 | 六角穴付止めネジ | |
| （とがり先） | ||
| シングルガイド 1本 |
規格表
■セット品
| T | H | ℓ | d | A | B | C | P | R | E | F | D1 | 型式 | W | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||
| 86 | 75 | 8 | 20 | 65 | 110 | 19 | 30 | 6.5 | 25 | 5.5 | 32 | （玉軸受タイプ） GDRTBS | 55 | 70 |
注文例
| 型式 | － | W |
| GDRTBS55 | － | 70 |
出荷日
 | 在庫品 |
関連情報
使用例

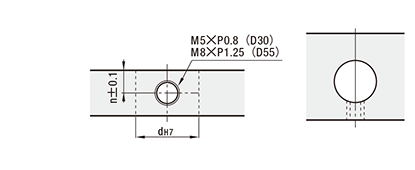

単体使用時の取付穴加工例dは規格表を参照してください。横から付属の六角穴付止めネジ
にて固定してください。n=10(D30)
n=15(D55)
にて固定してください。n=10(D30)
n=15(D55)
カタログ
材料ガイドローラセット -ベアリングタイプ- 縦型タイプの型番GDRTBS55-70のページです。
型番GDRTBS55-70に関する仕様情報を記載しております。
材料ガイドローラセット -ベアリングタイプ- 縦型タイプのレビュー
この商品のレビューはありません
