プレス金型部品技術窓口
型番

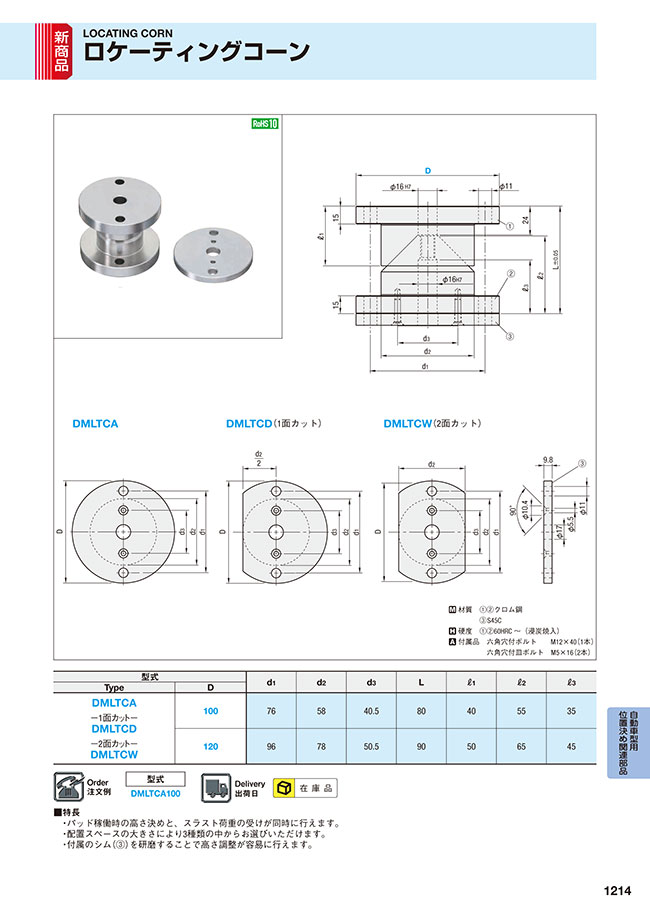

外形図・製品仕様
| 材質 | ①②クロム鋼 |
| ③S45C | |
| 硬度 | ①②60HRC ～（浸炭焼入） |
| 付属品 | 六角穴付ボルト M12×40（1本） |
| 六角穴付皿ボルト M5×16（2本） |
規格表
| 型式 | d1 | d2 | d3 | L | ℓ1 | ℓ2 | ℓ3 | |
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| DMLTCA −1面カット− DMLTCD −2面カット− DMLTCW | 100 | 76 | 58 | 40.5 | 80 | 40 | 55 | 35 |
| 120 | 96 | 78 | 50.5 | 90 | 50 | 65 | 45 | |
注文例
出荷日
関連情報
■特長
・パッド稼働時の高さ決めと、スラスト荷重の受けが同時に行えます。
・配置スペースの大きさにより3種類の中からお選びいただけます。
・付属のシム（③）を研磨することで高さ調整が容易に行えます。
絞り込み条件：3 項目の仕様が未選択です
L（高さ）(mm)
- 80
- 90
D（径）(mm)
- 100
- 120
TYPE
- カットなし
- 1面カット
- 2面カット
タイプ
- DMLTCA
- DMLTCD
- DMLTCW
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
ロケーティングコーンです。ノーマルタイプ、1面カットタイプ、2面カットタイプから選択可能です。
