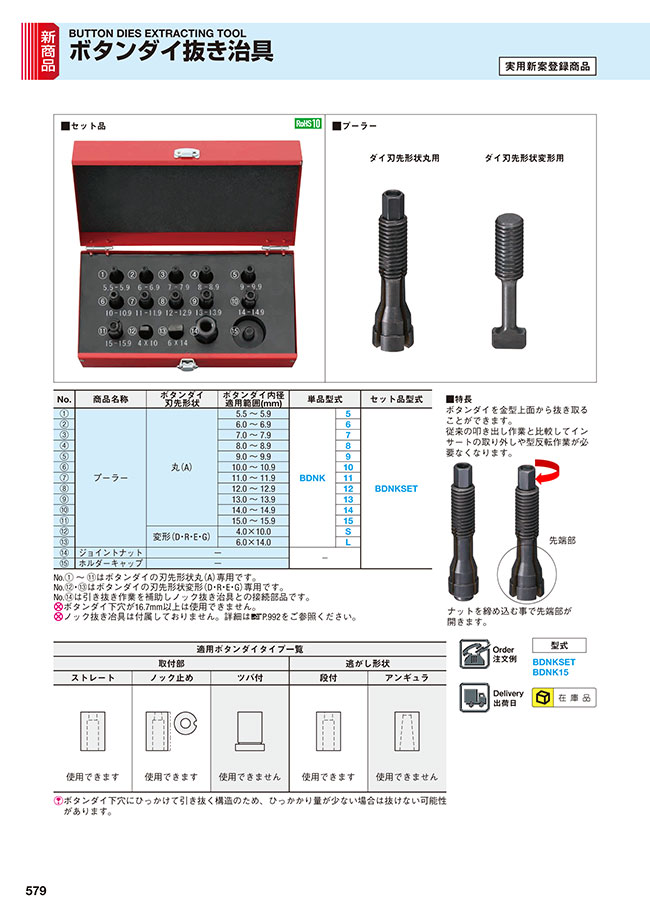

ボタンダイ抜き治具

規格表

No.1 ～ 11はボタンダイの刃先形状丸（A）専用です。
No.12・13はボタンダイの刃先形状変形（D・R・E・G）専用です。
No.14は引き抜き作業を補助しノック抜き治具との接続部品です。

ボタンダイ下穴が16.7mm以上は使用できません。
ノック抜き冶具は付属しておりません。詳細は P.992をご参照ください。

注文例

出荷日

関連情報

■特長
ボタンダイを金型上面から抜き取ることができます。
従来の叩き出し作業と比較してインサートの取り外しや型反転作業が必要なくなります。

ボタンダイ下穴にひっかけて引き抜く構造のため、ひっかかり量が少ない場合は抜けない可能性があります。

■使用手順（ボタンダイ刃先形状丸）

使用上の注意点
・本商品はボタンダイ交換作業以外に使用しないでください。
・ボタンダイ内径サイズに適用するプーラーをご使用ください。
・ボタンダイ取付部ツバ付、逃がし形状アンギュラは使用できません。
