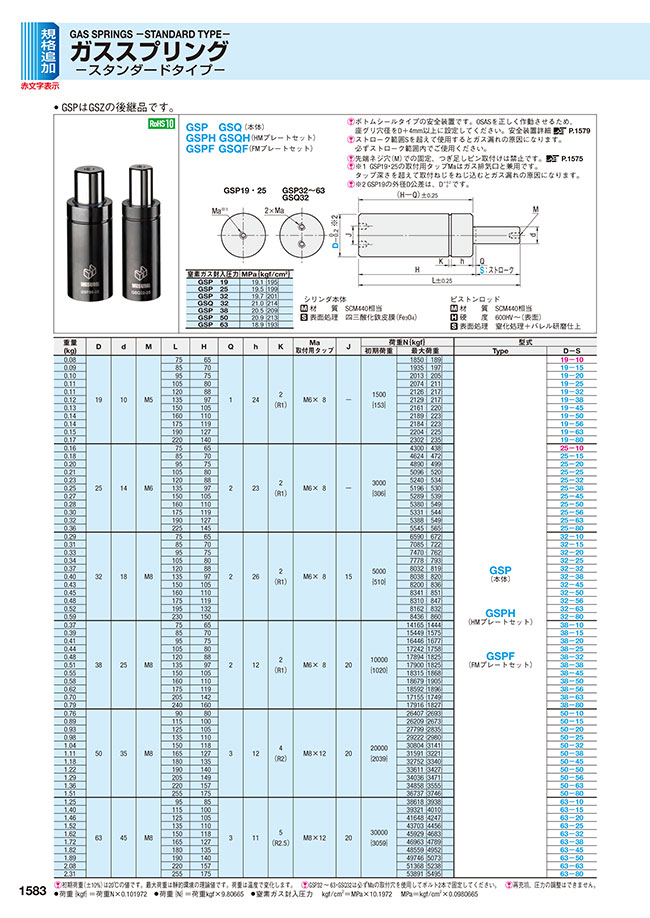

カタログ |P.1583

ミスミ

ガススプリング GSQ

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSP

4.4

通常価格(税別)： 1,000円 (税込価格：1,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSN

4.4

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：在庫品1日目

GSP32の高荷重タイプのガススプリングです。取付プレートとセットでの購入も可...

詳細情報を確認する

外径(D) (mm)
32
初期荷重 (N)
6600
ガス本体タイプ
GSQ
配管時ガス抜き
無

型番

未確定 33 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

シリンダ本体		ピストンロッド
材質	SCM440相当	材質	SCM440相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）	硬度	600HV～（表面）
		表面処理	窒化処理+バレル研磨仕上

窒素ガス封入圧力	MPa {kgf/cm²}
GSQ 32	21.0 {214}

ボトムシールタイプの安全装置です。OSASを正しく作動させるため、座グリ穴径をD+4mm以上に設定してください。安全装置詳細 P.1579
ストローク範囲Sを超えて使用するとガス漏れの原因になります。必ずストローク範囲内でご使用ください。
先端ネジ穴（M）での固定、つぎ足しピン取付けは禁止です。 P.1575
※1 GSP19・25の取付用タップMaはガス排気口と兼用です。
タップ深さを超えて取付ねじをねじ込むとガス漏れの原因になります。
※2 GSP19の外径D公差は、D +0.2/0です。

規格表

重量（kg）	D	d	M	L	H	Q	h	k	Ma 取付用タップ	J	荷重N {kgf}		型式
重量（kg）	D	d	M	L	H	Q	h	k	Ma 取付用タップ	J	初期荷重	最大荷重	Type	D-S
0.29	32	20	6	75	65	2	10.5	2 （R1）	M6×9	15	6600 {673}	9871 {1007}	GSQ （本体） GSQH （HMプレートセット） GSQF （FMプレートセット）	32-10
0.31				85	70							10837 {1105}		32-15
0.33				95	75							11598 {1183}		32-20
0.35				105	80							12140 {1238}		32-25
0.38				120	88							12559 {1281}		32-32
0.41				135	97							12464 {1271}		32-38
0.44				150	105							12732 {1298}		32-45
0.46				160	110							12988 {1324}		32-50
0.49				175	119							12866 {1312}		32-56
0.53				195	132							12505 {1275}		32-63
0.60				230	150							12998 {1325}		32-80

■ GSQ32について
GSQ32は、GSP32の初期荷重が約32%高いタイプです。
外径や取付穴などは完全互換なので、より高い荷重が必要な際にお選びください。

■ ガススプリング温度範囲
稼働温度0 ～ 80℃で使用ください。

注文例


	型式
	GSQ32-10

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

単品/セット品
- 本体のみ
- セット品
プレートタイプ
- FM(GSP・GSQ用)
- HM(GSP・GSQ用)
ストローク(S)(mm)
- 10
- 15
- 20
- 25
- 32
- 38
- 45
- 50
- 56
- 63
- 80
全長(L)(mm)
- 75
- 85
- 95
- 105
- 120
- 135
- 150
- 160
- 175
- 195
- 230
タイプ
- GSQ
- GSQF
- GSQH
CAD
- 2D
- 3D

型番リスト

表示件数

型番

単品/セット品

プレートタイプ

ストローク(S)

(mm)

全長(L)

(mm)

RoHS?

最小発注数量

本体のみ	-	10	75	10	1個
本体のみ	-	15	85	10	1個
本体のみ	-	20	95	10	1個
本体のみ	-	25	105	10	1個
本体のみ	-	32	120	10	1個
本体のみ	-	38	135	10	1個
本体のみ	-	45	150	10	1個
本体のみ	-	50	160	10	1個
本体のみ	-	56	175	10	1個
本体のみ	-	63	195	10	1個
本体のみ	-	80	230	10	1個
セット品	FM(GSP・GSQ用)	10	75	10	1個
セット品	FM(GSP・GSQ用)	15	85	10	1個
セット品	FM(GSP・GSQ用)	20	95	10	1個
セット品	FM(GSP・GSQ用)	25	105	10	1個
セット品	FM(GSP・GSQ用)	32	120	10	1個
セット品	FM(GSP・GSQ用)	38	135	10	1個
セット品	FM(GSP・GSQ用)	45	150	10	1個
セット品	FM(GSP・GSQ用)	50	160	10	1個
セット品	FM(GSP・GSQ用)	56	175	10	1個
セット品	FM(GSP・GSQ用)	63	195	10	1個
セット品	FM(GSP・GSQ用)	80	230	10	1個
セット品	HM(GSP・GSQ用)	10	75	10	1個
セット品	HM(GSP・GSQ用)	15	85	10	1個
セット品	HM(GSP・GSQ用)	20	95	10	1個
セット品	HM(GSP・GSQ用)	25	105	10	1個
セット品	HM(GSP・GSQ用)	32	120	10	1個
セット品	HM(GSP・GSQ用)	38	135	10	1個
セット品	HM(GSP・GSQ用)	45	150	10	1個
セット品	HM(GSP・GSQ用)	50	160	10	1個
セット品	HM(GSP・GSQ用)	56	175	10	1個
セット品	HM(GSP・GSQ用)	63	195	10	1個
セット品	HM(GSP・GSQ用)	80	230	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

GSP32の高荷重タイプのガススプリングです。取付プレートとセットでの購入も可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
