ガススプリング MGSN

数量スライド割引

4.3

平均満足度4.3

この商品のレビューをみる（10件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSP

4.4

通常価格(税別)： 1,000円 (税込価格：1,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSN

4.4

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：在庫品1日目

高荷重ミニタイプのガススプリングです。小径サイズの為、小型の金型に最適です。

詳細情報を確認する

単品/セット品
本体のみ
ガス本体タイプ
MGSN
配管時ガス抜き
無

型番

未確定 35 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

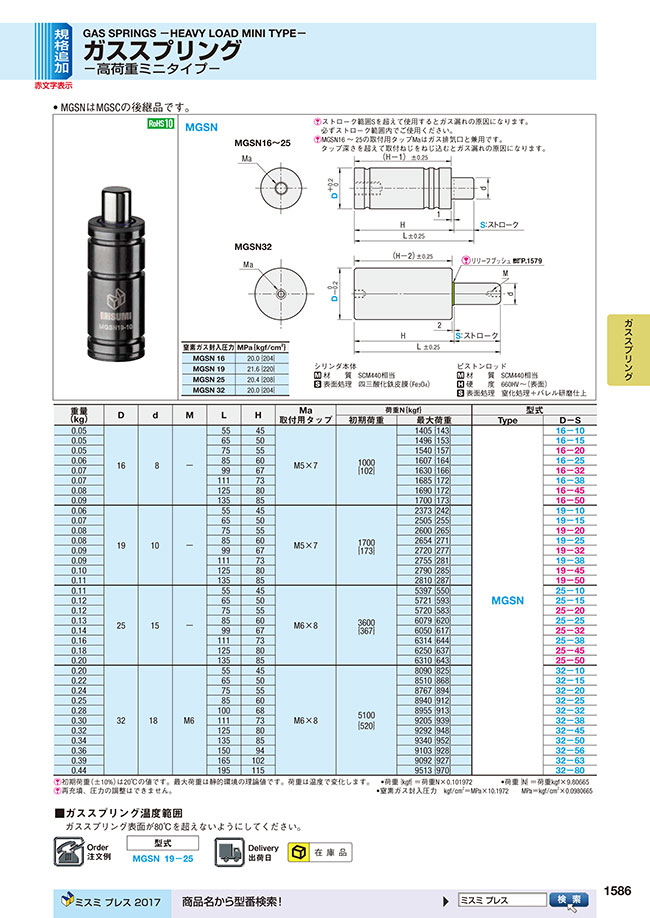

外形図・製品仕様

P.1579

シリンダ本体		ピストンロッド
材質	SCM440相当	材質	SCM440相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）	硬度	660HV～（表面）
		表面処理	窒化処理+バレル研磨仕上

窒素ガス封入圧力	MPa {kgf/cm²}
MGSN 16	20.0 {204}
MGSN 19	21.6 {220}
MGSN 25	20.4 {208}
MGSN 32	20.0 {204}

ストローク範囲Sを超えて使用するとガス漏れの原因になります。
必ずストローク範囲内でご使用ください。
MGSN16 ～ 25の取付用タップMaはガス排気口と兼用です。
タップ深さを超えて取付ねじをねじ込むとガス漏れの原因になります。

規格表

重量（kg）	D	d	M	L	H	Ma	荷重N {kgf}		型式
重量（kg）	D	d	M	L	H	取付用タップ	初期荷重	最大荷重	Type	D-S
0.05	16	8	-	55	45	M5×7	1000 {102}	1405 {143}	MGSN	16-10
0.05				65	50			1496 {153}		16-15
0.05				75	55			1540 {157}		16-20
0.06				85	60			1607 {164}		16-25
0.07				99	67			1630 {166}		16-32
0.07				111	73			1685 {172}		16-38
0.08				125	80			1690 {172}		16-45
0.09				135	85			1700 {173}		16-50
0.06	19	10	-	55	45	M5×7	1700 {173}	2373 {242}		19-10
0.07				65	50			2505 {255}		19-15
0.08				75	55			2600 {265}		19-20
0.08				85	60			2654 {271}		19-25
0.09				99	67			2720 {277}		19-32
0.09				111	73			2755 {281}		19-38
0.10				125	80			2790 {285}		19-45
0.11				135	85			2810 {287}		19-50
0.11	25	15	-	55	45	M6×8	3600 {367}	5397 {550}		25-10
0.12				65	50			5721 {593}		25-15
0.12				75	55			5720 {583}		25-20
0.13				85	60			6079 {620}		25-25
0.14				99	67			6050 {617}		25-32
0.16				111	73			6314 {644}		25-38
0.18				125	80			6250 {637}		25-45
0.20				135	85			6310 {643}		25-50
0.20	32	18	M6	55	45	M6×8	5100 {520}	8090 {825}		32-10
0.22				65	50			8510 {868}		32-15
0.24				75	55			8767 {894}		32-20
0.25				85	60			8940 {912}		32-25
0.28				100	68			8955 {913}		32-32
0.30				111	73			9205 {939}		32-38
0.32				125	80			9292 {948}		32-45
0.34				135	85			9340 {952}		32-50
0.36				150	94			9103 {928}		32-56
0.39				165	102			9092 {927}		32-63
0.44				195	115			9513 {970}		32-80

初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。 •荷重{kgf}＝荷重N×0.101972 •荷重{N}＝荷重kgf×9.80665

再充填、圧力の調整はできません。

•窒素ガス封入圧力 kgf/cm²＝MPa×10.1972 MPa＝kgf/cm²×0.0980665

■ガススプリング温度範囲
稼働温度0 ～ 80℃で使用ください。
