ガススプリング GSN
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
GSPに比べ低背タイプのガススプリングです。取付プレートとセットでの購入も可能です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

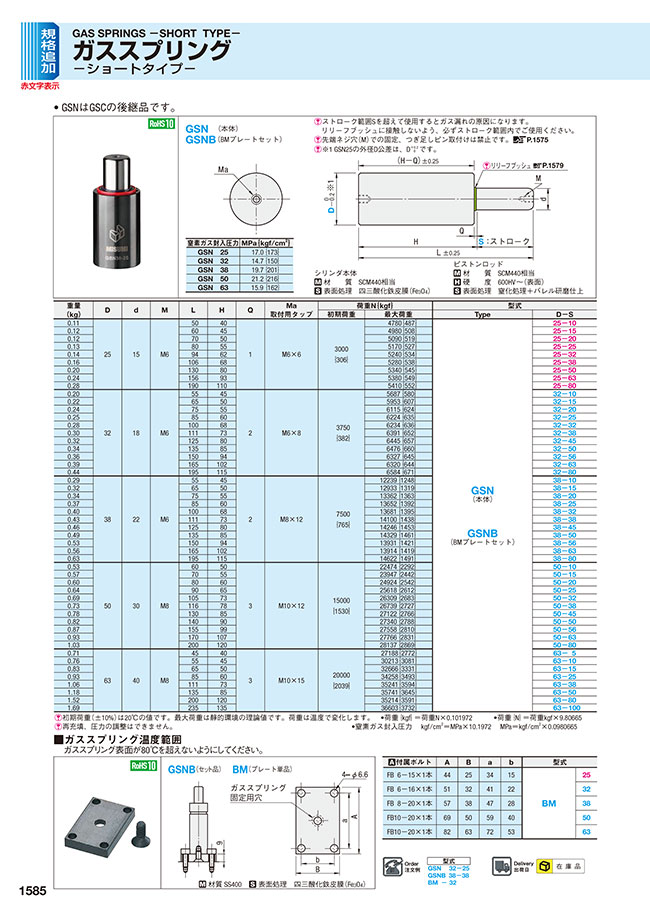

外形図・製品仕様
GSN （本体）
GSNB （BMプレートセット）
GSNB （BMプレートセット）
■ガススプリング温度範囲
稼働温度0～80℃
[ ! ]外径25選択時は先端のタップ加工がありません。
| 材質 | 表面処理 | 硬度 | |
|---|---|---|---|
| シリンダ本体 | SCM440相当 | 四三酸化鉄皮膜（Fe3O4） | - |
| ピストンロッド | 窒化処理+バレル研磨仕上 | 600HV～（表面） |
| 窒素ガス封入圧力 | MPa {kgf/cm2} |
|---|---|
| GSN 25 | 17.0 {173} |
| GSN 32 | 14.7 {150} |
| GSN 38 | 19.7 {201} |
| GSN 50 | 21.2 {216} |
| GSN 63 | 15.9 {162} |
[ ! ]ストローク範囲Sを超えて使用するとガス漏れの原因になります。
リリーフブッシュに接触しないよう、必ずストローク範囲内でご使用ください。
リリーフブッシュについては>>こちら
[ ! ]※1 GSN25の外径D公差は+0.2/0 です。
使用上の注意
[ ! ]先端ネジ穴（M）での固定、つぎ足しピン取付は禁止です。[ ! ]再充填、圧力の調整はできません。
[ ! ]分解、溶接・溶断、加熱、改造は厳禁です。シリンダ部の劣化や製品寿命低下を招く可能性があります。
その他、使用上の注意は>>こちらを参照ください。
規格表
| 重量 （kg） | D | d | M | L | H | Q | Ma 取付用タップ | 荷重N {kgf} | 型式 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 初期荷重 | 最大荷重 | Type | D-S | ||||||||
| 0.11 | 25 | 15 | - | 50 | 40 | 1 | M6×6 | 3000 {306} | 4780 {487} | GSN （本体） GSNB （BMプレートセット） | 25-10 |
| 0.12 | 60 | 45 | 4980 {508} | 25-15 | |||||||
| 0.12 | 70 | 50 | 5090 {519} | 25-20 | |||||||
| 0.13 | 80 | 55 | 5170 {527} | 25-25 | |||||||
| 0.14 | 94 | 62 | 5240 {534} | 25-32 | |||||||
| 0.16 | 106 | 68 | 5280 {538} | 25-38 | |||||||
| 0.20 | 130 | 80 | 5340 {545} | 25-50 | |||||||
| 0.24 | 156 | 93 | 5380 {549} | 25-63 | |||||||
| 0.28 | 190 | 110 | 5410 {552} | 25-80 | |||||||
| 0.20 | 32 | 18 | M6 | 55 | 45 | 2 | M6×8 | 3750 {382} | 5687 {580} | 32-10 | |
| 0.22 | 65 | 50 | 5953 {607} | 32-15 | |||||||
| 0.24 | 75 | 55 | 6115 {624} | 32-20 | |||||||
| 0.25 | 85 | 60 | 6224 {635} | 32-25 | |||||||
| 0.28 | 100 | 68 | 6234 {636} | 32-32 | |||||||
| 0.30 | 111 | 73 | 6391 {652} | 32-38 | |||||||
| 0.32 | 125 | 80 | 6445 {657} | 32-45 | |||||||
| 0.34 | 135 | 85 | 6476 {660} | 32-50 | |||||||
| 0.36 | 150 | 94 | 6327 {645} | 32-56 | |||||||
| 0.39 | 165 | 102 | 6320 {644} | 32-63 | |||||||
| 0.44 | 195 | 115 | 6584 {671} | 32-80 | |||||||
| 0.29 | 38 | 22 | M6 | 55 | 45 | 2 | M8×12 | 7500 {765} | 12239 {1248} | 38-10 | |
| 0.32 | 65 | 50 | 12933 {1319} | 38-15 | |||||||
| 0.34 | 75 | 55 | 13362 {1363} | 38-20 | |||||||
| 0.37 | 85 | 60 | 13652 {1392} | 38-25 | |||||||
| 0.40 | 100 | 68 | 13681 {1395} | 38-32 | |||||||
| 0.43 | 111 | 73 | 14100 {1438} | 38-38 | |||||||
| 0.46 | 125 | 80 | 14246 {1453} | 38-45 | |||||||
| 0.49 | 135 | 85 | 14329 {1461} | 38-50 | |||||||
| 0.53 | 150 | 94 | 13931 {1421} | 38-56 | |||||||
| 0.56 | 165 | 102 | 13914 {1419} | 38-63 | |||||||
| 0.63 | 195 | 115 | 14622 {1491} | 38-80 | |||||||
| 0.53 | 50 | 30 | M8 | 60 | 50 | 3 | M10×12 | 15000 {1530} | 22474 {2292} | 50-10 | |
| 0.57 | 70 | 55 | 23947 {2442} | 50-15 | |||||||
| 0.60 | 80 | 60 | 24924 {2542} | 50-20 | |||||||
| 0.64 | 90 | 65 | 25618 {2612} | 50-25 | |||||||
| 0.69 | 105 | 73 | 26309 {2683} | 50-32 | |||||||
| 0.73 | 116 | 78 | 26739 {2727} | 50-38 | |||||||
| 0.78 | 130 | 85 | 27122 {2766} | 50-45 | |||||||
| 0.82 | 140 | 90 | 27340 {2788} | 50-50 | |||||||
| 0.87 | 155 | 99 | 27558 {2810} | 50-56 | |||||||
| 0.93 | 170 | 107 | 27766 {2831} | 50-63 | |||||||
| 1.03 | 200 | 120 | 28137 {2869} | 50-80 | |||||||
| 0.71 | 63 | 40 | - | 45 | 40 | 3 | M10×15 | 20000 {2039} | 27188 {2772} | 63-5 | |
| 0.76 | 55 | 45 | 30213 {3081} | 63-10 | |||||||
| 0.83 | M8 | 65 | 50 | 32666 {3331} | 63-15 | ||||||
| 0.93 | 85 | 60 | 34258 {3493} | 63-25 | |||||||
| 1.06 | 111 | 73 | 35241 {3594} | 63-38 | |||||||
| 1.18 | 135 | 85 | 35741 {3645} | 63-50 | |||||||
| 1.52 | 200 | 120 | 35214 {3591} | 63-80 | |||||||
| 1.69 | 235 | 135 | 36603 {3732} | 63-100 | |||||||
[ ! ]初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。 •荷重{kgf}＝荷重N×0.101972 •荷重{N}＝荷重kgf×9.80665
[ ! ]再充填、圧力の調整はできません。
•窒素ガス封入圧力 kgf/cm2＝MPa×10.1972 MPa＝kgf/cm2×0.0980665
外形図・製品仕様
GSNB （セット品）BM （プレート単品）
[ M ]材質 SS400 [ S ]表面処理 四三酸化鉄皮膜（Fe3O4）
規格表
| [ A ]付属ボルト | A | B | a | b | 型式 | |
|---|---|---|---|---|---|---|
| FB6-15×1本 | 44 | 25 | 34 | 15 | BM | 25 |
| FB6-16×1本 | 51 | 32 | 41 | 22 | 32 | |
| FB8-20×1本 | 57 | 38 | 47 | 28 | 38 | |
| FB10-20×1本 | 69 | 50 | 59 | 40 | 50 | |
| FB10-20×1本 | 82 | 63 | 72 | 53 | 63 | |
注文例
| 型式 | ||||
| GSN GSNB BM- | 32-25 38-38 32 | |||
