ミスミ

異形状パンチ　ノーマル

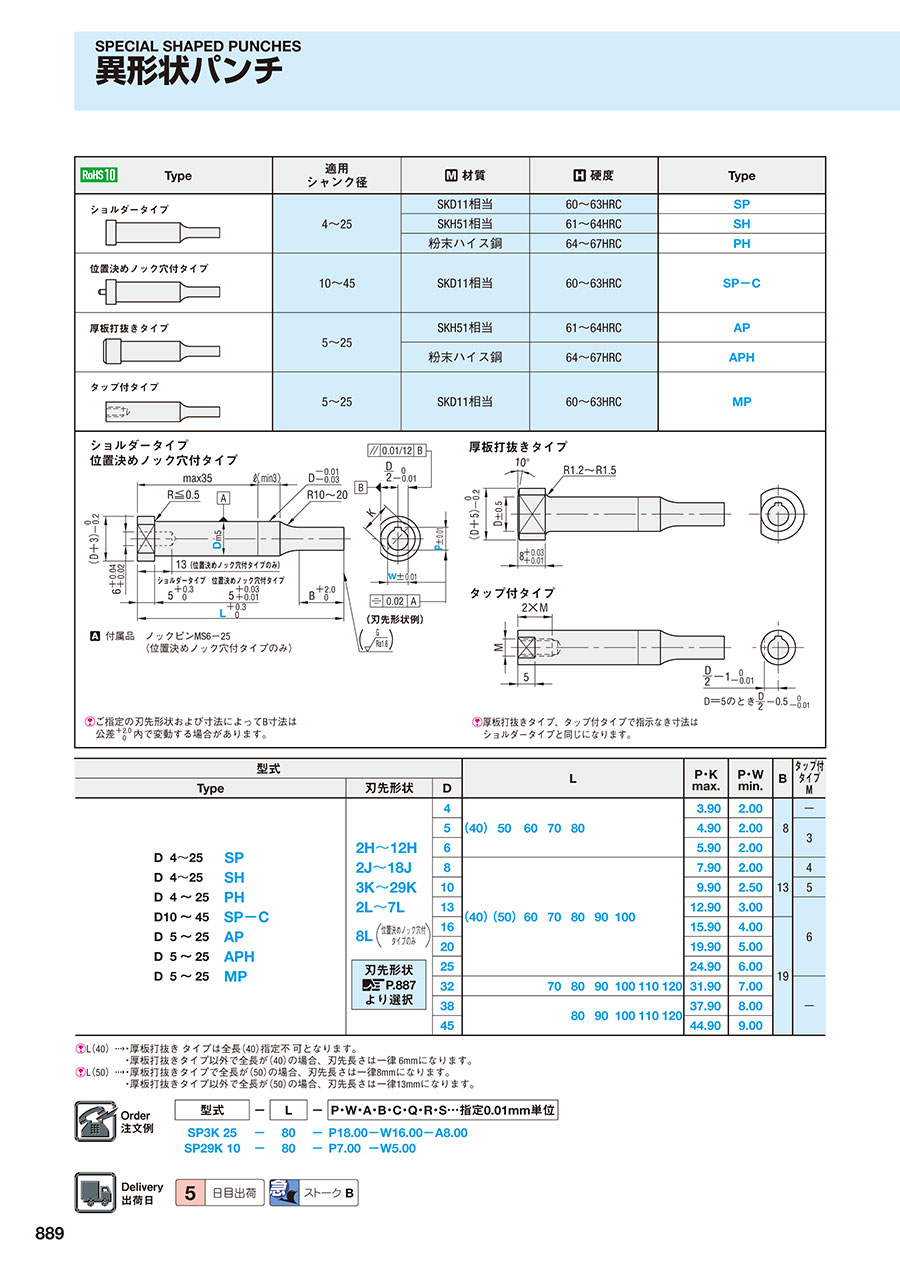

カタログ |P.889

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

異形状ジェクタパンチ

4.5

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

異形状パンチ　コーティングTiCN処理・HWコート処理・WPC処理

通常出荷日：8 日目

ノーマルの異形状パンチとです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可...

詳細情報を確認する

種別
ショルダーパンチ
表面処理
なし

未確定：候補が10,377型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ご指定の刃先形状および寸法によってB寸法は公差+2.0/0内で変動する場合があります。
厚板打抜きタイプ、タップ付タイプで指示なき寸法はショルダータイプと同じになります。

Type	適用シャンク径	材質	硬度	Type
ショルダータイプ	4～25	SKD11相当	60～63HRC	SP
		SKH51相当	61～64HRC	SH
		粉末ハイス鋼	64～67HRC	PH
位置決めノック穴付タイプ	10～45	SKD11相当	60～63HRC	SP-C
厚板打抜きタイプ	5～25	SKH51相当	61～64HRC	AP
厚板打抜きタイプ	5～25	粉末ハイス鋼	64～67HRC	APH
タップ付タイプ	5～25	SKD11相当	60～63HRC	MP

規格表

型式			L									P・K max.	P・W min.	B	タップ付タイプ M
Type	刃先形状	D	L									P・K max.	P・W min.	B	タップ付タイプ M
D4～25 SP D4～25 SH D4～25 PH D10～45 SP-C D5～25 AP D5～25 APH D5～25 MP		4	（40）	50	60	70	80					3.90	2.00	8	-
		5										4.90	2.00		3
	2H～12H	6										5.90	2.00		3
	2J～18J	8	（40）	（50）	60	70	80	90	100			7.90	2.00	13	4
	3K～29K	10										9.90	2.50		5
	2L～7L	13										12.90	3.00		6
	8L（位置決めノック穴付タイプのみ）	16										15.90	4.00	19
	8L（位置決めノック穴付タイプのみ）	20										19.90	5.00
		25										24.90	6.00
		32				70	80	90	100	110	120	31.90	7.00		-
		38					80	90	100	110	120	37.90	8.00
		45					80	90	100	110	120	44.90	9.00

P.887

L（40）	・厚板打抜きタイプは全長（40）指定不可となります。・厚板打抜きタイプ以外で全長が（40）の場合、刃先長さは一律6mmになります。
L（50）	・厚板打抜きタイプで全長が（50）の場合、刃先長さは一律8mmになります。・厚板打抜きタイプ以外で全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.1721

■廻り止めキー位置

型番リスト

表示件数

...

173

型番

AP2H5-[40-80/10]-P[2-4.9/0.01]-W[2-4.9/0.01]

AP2H5-LC[44-79.9/0.1]-P[2-4.9/0.01]-W[2-4.9/0.01]

AP2H6-[40-80/10]-P[2-5.9/0.01]-W[2-5.9/0.01]

AP2H6-LC[44-79.9/0.1]-P[2-5.9/0.01]-W[2-5.9/0.01]

AP2H8-[40-100/10]-P[2-7.9/0.01]-W[2-7.9/0.01]

AP2H8-LC[44-99.9/0.1]-P[2-7.9/0.01]-W[2-7.9/0.01]

AP2H10-[40-100/10]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

AP2H10-LC[44-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

AP2H13-[40-100/10]-P[3-12.9/0.01]-W[3-12.9/0.01]

AP2H13-LC[44-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]

AP2H16-[40-100/10]-P[4-15.9/0.01]-W[4-15.9/0.01]

AP2H16-LC[44-99.9/0.1]-P[4-15.9/0.01]-W[4-15.9/0.01]

AP2H20-[40-100/10]-P[5-19.9/0.01]-W[5-19.9/0.01]

AP2H20-LC[44-99.9/0.1]-P[5-19.9/0.01]-W[5-19.9/0.01]

AP2H25-[40-100/10]-P[6-24.9/0.01]-W[6-24.9/0.01]

AP2H25-LC[44-99.9/0.1]-P[6-24.9/0.01]-W[6-24.9/0.01]

AP2J5-[40-80/10]-P[2-4.9/0.01]-W[2-4.9/0.01]-R0-S0

AP2J5-[40-80/10]-P[2-4.9/0.01]-W[2-4.9/0.01]-R0-S[0.2-2.44/0.01]

AP2J5-[40-80/10]-P[2-4.9/0.01]-W[2-4.9/0.01]-R[0.2-40/0.01]-S0

AP2J5-[40-80/10]-P[2-4.9/0.01]-W[2-4.9/0.01]-R[0.2-40/0.01]-S[0.2-2.44/0.01]

AP2J5-LC[44-79.9/0.1]-P[2-4.9/0.01]-W[2-4.9/0.01]-R0-S0

AP2J5-LC[44-79.9/0.1]-P[2-4.9/0.01]-W[2-4.9/0.01]-R0-S[0.2-2.44/0.01]

AP2J5-LC[44-79.9/0.1]-P[2-4.9/0.01]-W[2-4.9/0.01]-R[0.2-40/0.01]-S0

AP2J5-LC[44-79.9/0.1]-P[2-4.9/0.01]-W[2-4.9/0.01]-R[0.2-40/0.01]-S[0.2-2.44/0.01]

AP2J6-[40-80/10]-P[2-5.9/0.01]-W[2-5.9/0.01]-R0-S0

AP2J6-[40-80/10]-P[2-5.9/0.01]-W[2-5.9/0.01]-R0-S[0.2-2.94/0.01]

AP2J6-[40-80/10]-P[2-5.9/0.01]-W[2-5.9/0.01]-R[0.2-40/0.01]-S0

AP2J6-[40-80/10]-P[2-5.9/0.01]-W[2-5.9/0.01]-R[0.2-40/0.01]-S[0.2-2.94/0.01]

AP2J6-LC[44-79.9/0.1]-P[2-5.9/0.01]-W[2-5.9/0.01]-R0-S0

AP2J6-LC[44-79.9/0.1]-P[2-5.9/0.01]-W[2-5.9/0.01]-R0-S[0.2-2.94/0.01]

AP2J6-LC[44-79.9/0.1]-P[2-5.9/0.01]-W[2-5.9/0.01]-R[0.2-40/0.01]-S0

AP2J6-LC[44-79.9/0.1]-P[2-5.9/0.01]-W[2-5.9/0.01]-R[0.2-40/0.01]-S[0.2-2.94/0.01]

AP2J8-[40-100/10]-P[2-7.9/0.01]-W[2-7.9/0.01]-R0-S0

AP2J8-[40-100/10]-P[2-7.9/0.01]-W[2-7.9/0.01]-R0-S[0.2-3.94/0.01]

AP2J8-[40-100/10]-P[2-7.9/0.01]-W[2-7.9/0.01]-R[0.2-40/0.01]-S0

AP2J8-[40-100/10]-P[2-7.9/0.01]-W[2-7.9/0.01]-R[0.2-40/0.01]-S[0.2-3.94/0.01]

AP2J8-LC[44-99.9/0.1]-P[2-7.9/0.01]-W[2-7.9/0.01]-R0-S0

AP2J8-LC[44-99.9/0.1]-P[2-7.9/0.01]-W[2-7.9/0.01]-R0-S[0.2-3.94/0.01]

AP2J8-LC[44-99.9/0.1]-P[2-7.9/0.01]-W[2-7.9/0.01]-R[0.2-40/0.01]-S0

AP2J8-LC[44-99.9/0.1]-P[2-7.9/0.01]-W[2-7.9/0.01]-R[0.2-40/0.01]-S[0.2-3.94/0.01]

AP2J10-[40-100/10]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R0-S0

AP2J10-[40-100/10]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R0-S[0.2-4.94/0.01]

AP2J10-[40-100/10]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S0

AP2J10-[40-100/10]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-4.94/0.01]

AP2J10-LC[44-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R0-S0

AP2J10-LC[44-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R0-S[0.2-4.94/0.01]

AP2J10-LC[44-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S0

AP2J10-LC[44-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]-R[0.2-40/0.01]-S[0.2-4.94/0.01]

AP2J13-[40-100/10]-P[3-12.9/0.01]-W[3-12.9/0.01]-R0-S0

AP2J13-[40-100/10]-P[3-12.9/0.01]-W[3-12.9/0.01]-R0-S[0.2-6.44/0.01]

AP2J13-[40-100/10]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S0

AP2J13-[40-100/10]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-6.44/0.01]

AP2J13-LC[44-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R0-S0

AP2J13-LC[44-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R0-S[0.2-6.44/0.01]

AP2J13-LC[44-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S0

AP2J13-LC[44-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]-R[0.2-40/0.01]-S[0.2-6.44/0.01]

AP2J16-[40-100/10]-P[4-15.9/0.01]-W[4-15.9/0.01]-R0-S0

AP2J16-[40-100/10]-P[4-15.9/0.01]-W[4-15.9/0.01]-R0-S[0.2-7.94/0.01]

AP2J16-[40-100/10]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S0

AP2J16-[40-100/10]-P[4-15.9/0.01]-W[4-15.9/0.01]-R[0.2-40/0.01]-S[0.2-7.94/0.01]

刃先形状

材質

パンチシャンク(取付部)形状

D(外径)

(mm)

刃先形状

L(全長)

(mm)

LC(全長変更)

(mm)

ツバ厚変更 [TC]

(mm)

RoHS?

最小発注数量

2H	SKH51	厚板打ち抜き	5	2H	40 ～ 80	-	-	-	-	2 ～ 4.9	-	-	-	2 ～ 4.9	-	10	1個
2H	SKH51	厚板打ち抜き	5	2H	-	44 ～ 79.9	-	-	-	2 ～ 4.9	-	-	-	2 ～ 4.9	-	10	1個
2H	SKH51	厚板打ち抜き	6	2H	40 ～ 80	-	-	-	-	2 ～ 5.9	-	-	-	2 ～ 5.9	-	10	1個
2H	SKH51	厚板打ち抜き	6	2H	-	44 ～ 79.9	-	-	-	2 ～ 5.9	-	-	-	2 ～ 5.9	-	10	1個
2H	SKH51	厚板打ち抜き	8	2H	40 ～ 100	-	-	-	-	2 ～ 7.9	-	-	-	2 ～ 7.9	-	10	1個
2H	SKH51	厚板打ち抜き	8	2H	-	44 ～ 99.9	-	-	-	2 ～ 7.9	-	-	-	2 ～ 7.9	-	10	1個
2H	SKH51	厚板打ち抜き	10	2H	40 ～ 100	-	-	-	-	2.5 ～ 9.9	-	-	-	2.5 ～ 9.9	-	10	1個
2H	SKH51	厚板打ち抜き	10	2H	-	44 ～ 99.9	-	-	-	2.5 ～ 9.9	-	-	-	2.5 ～ 9.9	-	10	1個
2H	SKH51	厚板打ち抜き	13	2H	40 ～ 100	-	-	-	-	3 ～ 12.9	-	-	-	3 ～ 12.9	-	10	1個
2H	SKH51	厚板打ち抜き	13	2H	-	44 ～ 99.9	-	-	-	3 ～ 12.9	-	-	-	3 ～ 12.9	-	10	1個
2H	SKH51	厚板打ち抜き	16	2H	40 ～ 100	-	-	-	-	4 ～ 15.9	-	-	-	4 ～ 15.9	-	10	1個
2H	SKH51	厚板打ち抜き	16	2H	-	44 ～ 99.9	-	-	-	4 ～ 15.9	-	-	-	4 ～ 15.9	-	10	1個
2H	SKH51	厚板打ち抜き	20	2H	40 ～ 100	-	-	-	-	5 ～ 19.9	-	-	-	5 ～ 19.9	-	10	1個
2H	SKH51	厚板打ち抜き	20	2H	-	44 ～ 99.9	-	-	-	5 ～ 19.9	-	-	-	5 ～ 19.9	-	10	1個
2H	SKH51	厚板打ち抜き	25	2H	40 ～ 100	-	-	-	-	6 ～ 24.9	-	-	-	6 ～ 24.9	-	10	1個
2H	SKH51	厚板打ち抜き	25	2H	-	44 ～ 99.9	-	-	-	6 ～ 24.9	-	-	-	6 ～ 24.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	40 ～ 80	-	-	-	-	2 ～ 4.9	-	0	0	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	40 ～ 80	-	-	-	-	2 ～ 4.9	-	0	0.2 ～ 2.44	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	40 ～ 80	-	-	-	-	2 ～ 4.9	-	0.2 ～ 40	0	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	40 ～ 80	-	-	-	-	2 ～ 4.9	-	0.2 ～ 40	0.2 ～ 2.44	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	-	44 ～ 79.9	-	-	-	2 ～ 4.9	-	0	0	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	-	44 ～ 79.9	-	-	-	2 ～ 4.9	-	0	0.2 ～ 2.44	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	-	44 ～ 79.9	-	-	-	2 ～ 4.9	-	0.2 ～ 40	0	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	5	2J	-	44 ～ 79.9	-	-	-	2 ～ 4.9	-	0.2 ～ 40	0.2 ～ 2.44	2 ～ 4.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	40 ～ 80	-	-	-	-	2 ～ 5.9	-	0	0	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	40 ～ 80	-	-	-	-	2 ～ 5.9	-	0	0.2 ～ 2.94	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	40 ～ 80	-	-	-	-	2 ～ 5.9	-	0.2 ～ 40	0	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	40 ～ 80	-	-	-	-	2 ～ 5.9	-	0.2 ～ 40	0.2 ～ 2.94	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	-	44 ～ 79.9	-	-	-	2 ～ 5.9	-	0	0	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	-	44 ～ 79.9	-	-	-	2 ～ 5.9	-	0	0.2 ～ 2.94	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	-	44 ～ 79.9	-	-	-	2 ～ 5.9	-	0.2 ～ 40	0	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	6	2J	-	44 ～ 79.9	-	-	-	2 ～ 5.9	-	0.2 ～ 40	0.2 ～ 2.94	2 ～ 5.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	40 ～ 100	-	-	-	-	2 ～ 7.9	-	0	0	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	40 ～ 100	-	-	-	-	2 ～ 7.9	-	0	0.2 ～ 3.94	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	40 ～ 100	-	-	-	-	2 ～ 7.9	-	0.2 ～ 40	0	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	40 ～ 100	-	-	-	-	2 ～ 7.9	-	0.2 ～ 40	0.2 ～ 3.94	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	-	44 ～ 99.9	-	-	-	2 ～ 7.9	-	0	0	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	-	44 ～ 99.9	-	-	-	2 ～ 7.9	-	0	0.2 ～ 3.94	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	-	44 ～ 99.9	-	-	-	2 ～ 7.9	-	0.2 ～ 40	0	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	8	2J	-	44 ～ 99.9	-	-	-	2 ～ 7.9	-	0.2 ～ 40	0.2 ～ 3.94	2 ～ 7.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	40 ～ 100	-	-	-	-	2.5 ～ 9.9	-	0	0	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	40 ～ 100	-	-	-	-	2.5 ～ 9.9	-	0	0.2 ～ 4.94	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	40 ～ 100	-	-	-	-	2.5 ～ 9.9	-	0.2 ～ 40	0	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	40 ～ 100	-	-	-	-	2.5 ～ 9.9	-	0.2 ～ 40	0.2 ～ 4.94	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	-	44 ～ 99.9	-	-	-	2.5 ～ 9.9	-	0	0	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	-	44 ～ 99.9	-	-	-	2.5 ～ 9.9	-	0	0.2 ～ 4.94	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	-	44 ～ 99.9	-	-	-	2.5 ～ 9.9	-	0.2 ～ 40	0	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	10	2J	-	44 ～ 99.9	-	-	-	2.5 ～ 9.9	-	0.2 ～ 40	0.2 ～ 4.94	2.5 ～ 9.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	40 ～ 100	-	-	-	-	3 ～ 12.9	-	0	0	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	40 ～ 100	-	-	-	-	3 ～ 12.9	-	0	0.2 ～ 6.44	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	40 ～ 100	-	-	-	-	3 ～ 12.9	-	0.2 ～ 40	0	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	40 ～ 100	-	-	-	-	3 ～ 12.9	-	0.2 ～ 40	0.2 ～ 6.44	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	-	44 ～ 99.9	-	-	-	3 ～ 12.9	-	0	0	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	-	44 ～ 99.9	-	-	-	3 ～ 12.9	-	0	0.2 ～ 6.44	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	-	44 ～ 99.9	-	-	-	3 ～ 12.9	-	0.2 ～ 40	0	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	13	2J	-	44 ～ 99.9	-	-	-	3 ～ 12.9	-	0.2 ～ 40	0.2 ～ 6.44	3 ～ 12.9	-	10	1個
2J	SKH51	厚板打ち抜き	16	2J	40 ～ 100	-	-	-	-	4 ～ 15.9	-	0	0	4 ～ 15.9	-	10	1個
2J	SKH51	厚板打ち抜き	16	2J	40 ～ 100	-	-	-	-	4 ～ 15.9	-	0	0.2 ～ 7.94	4 ～ 15.9	-	10	1個
2J	SKH51	厚板打ち抜き	16	2J	40 ～ 100	-	-	-	-	4 ～ 15.9	-	0.2 ～ 40	0	4 ～ 15.9	-	10	1個
2J	SKH51	厚板打ち抜き	16	2J	40 ～ 100	-	-	-	-	4 ～ 15.9	-	0.2 ～ 40	0.2 ～ 7.94	4 ～ 15.9	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

173

基本情報

基本情報

ノーマルの異形状パンチとです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

異形状パンチ　ノーマルのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

種類が多くて

満足度：4.02018/06/19

形状の種類が多くて助かっていますが、注文時、加工限度でエラーが出た時の対処に時間がかかる時もあります。何か簡単に分...もっと読む

2人が参考にしています。

角穴加工

満足度：5.02019/01/09

既存品からの代替を目的に検証させて頂きました。形状を細かく指示できる為、スムーズに検証することができました。

1人が参考にしています。

プレス金型の抜き

満足度：5.02022/04/05

色々な形状があるので重宝しています。特注になりそうな形状も探してみるとあったりするので助かります。強いていうなら、超硬や...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品異形状パンチ　ノーマル	異形状ジェクトール®パンチ	異形状センターノックジェクトール®パンチ	異形状レギュラーパンチ	異形状センターノックレギュラーパンチ	異形状ジェクタパンチ
メーカー	ミスミ	DAYTON	DAYTON	DAYTON	DAYTON	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	14日目〜	14日目〜	14日目〜	14日目〜	5日目
種別	ショルダーパンチ	ジェクタパンチ	ジェクタパンチ	ショルダーパンチ	ショルダーパンチ	ジェクタパンチ
表面処理	なし	なし	なし	なし	なし	なし
