ブロックパンチ（厚板打ち抜き用） －フランジ厚10mmタイプ・HWコート処理
- 通常単価(税別)
- -
- 税込単価
- -
厚い素材の打ち抜きの際にフランジ部の破損が発生しないようフランジ部を厚くし、T...
詳細情報を確認する未確定：候補が18,192型番あります。
商品情報
関連ページ
WPC®処理 P.1725

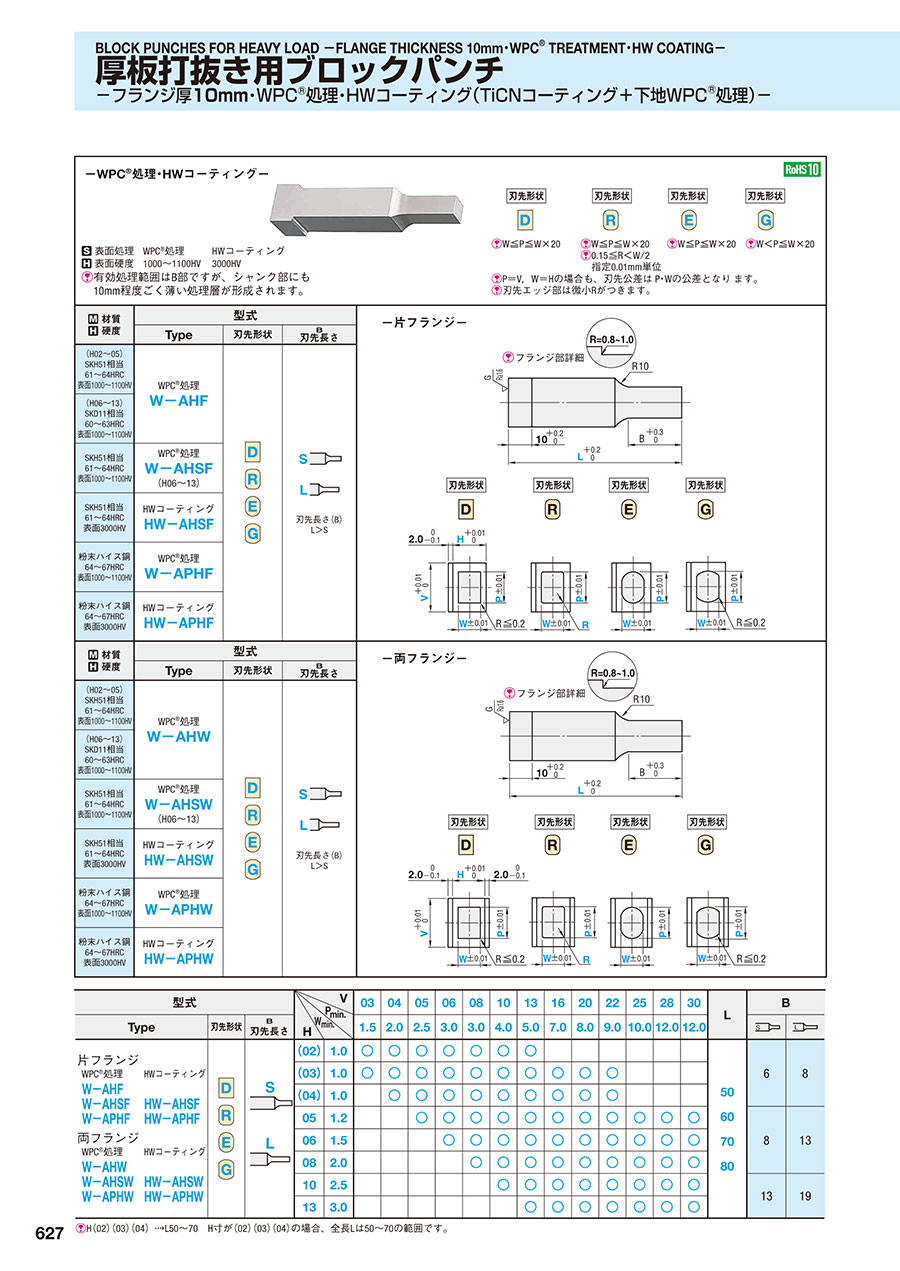

外形図・製品仕様
| 材質 硬度 | 型式 | −片フランジ− | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| SKH51相当 61～64HRC 表面3000HV | HWコーティング HW-AHSF |
|
刃先長さ（B） L＞S |
|
| 粉末ハイス鋼 64～67HRC 表面3000HV | HWコーティング HW-APHF | |||
| 材質 硬度 | 型式 | −両フランジ− | ||
| Type | 刃先形状 | B 刃先長さ | ||
| SKH51相当 61～64HRC 表面3000HV | HWコーティング HW-AHSW |
|
刃先長さ（B） L＞S |
|
| 粉末ハイス鋼 64～67HRC 表面3000HV | HWコーティング HW-APHW | |||
表面処理 WPC®処理 HWコーティング |  |  |  |  |
| W≦P≦W×20 | W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位 | W≦P≦W×20 | W＜P≦W×20 | |
P＝V, W＝Hの場合も、刃先公差は P・Wの公差となります。 | ||||
刃先エッジ部は微小Rがつきます。 | ||||
規格表
| 型式 | V | 03 | 04 | 05 | 06 | 08 | 10 | 13 | 16 | 20 | 22 | 25 | 28 | 30 | L | B | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | H | P min. | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.0 | 5.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 | 12.0 |
|
| ||
| W min. | |||||||||||||||||||||
片フランジ HWコーティング HW-AHSF HW-APHF 両フランジ HWコーティング HW-AHSW HW-APHW
|
|
| （02） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 50 60 70 80 | 6 | 8 | |||||||
| （03） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
| （04） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||
| 05 | 1.2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 8 | 13 | |||||||
| 06 | 1.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
| 08 | 2.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||
| 10 | 2.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 13 | 19 | ||||||||||
| 13 | 3.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||||
H（02）（03）（04）L50～70 H寸が（02）（03）（04）の場合、全長Lは50～70の範囲です。
注文例
| ||||||||||||||||
| （1）刃先がシャンクの中心にある場合 | ||||||||||||||||
| 型式 | V | H | L | 指定0.01mm単位 | |||||||||||
| - | - | |||||||||||||||
| P | - | W | - | R（ R のみ ） | ||||||||||||
| HW-APHWES | 08 | 08 | - | 60 | - | P7.00 | - | W6.00 | - | |||||||
出荷日
追加工
| 型式 | V | H | - | L（LC） | - | P（PC）-W（WC）-R | - | X-Y | （BC・PKC…etc.） | |||||||
| HW-APHFES | 10 | 10 | - | LC58.5 | - | P8.00 | - | W6.00 | - | - | - | HC1.5 | |||||
関連情報
■特長
通常品よりもフランジ部の強度を向上したブロックパンチです。厚板や高張力鋼板の打抜き等で、フランジ部の破損が問題になる場合にご利用ください。
| フランジ部寸法の比較 | 単位 mm | ||
| タイプ | 厚み | 幅 | 根元R |
|---|---|---|---|
| 通常フランジ | 5 | 1.5 | 0.3以下 |
| 厚板打抜き用 | 10 | 2.0 | 0.8～1.0 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
厚い素材の打ち抜きの際にフランジ部の破損が発生しないようフランジ部を厚くし、TiCNコーティングの下地にWPC®処理を行い、被膜の密着性、耐摩耗性、披露強度、耐焼付性を向上させるHWコーティングを施したブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可能です。
カタログ
