ブロックパンチ -HWコート処理-シャンク(取付部)形状 キー溝付
- 通常単価(税別)
- -
- 税込単価
- -
TiCNコーティングの下地にWPC®処理を行い被膜の密着性、耐摩耗性、疲労強度...
詳細情報を確認する未確定：候補が10,880型番あります。
商品情報
関連ページ
HWコーティング P.1725

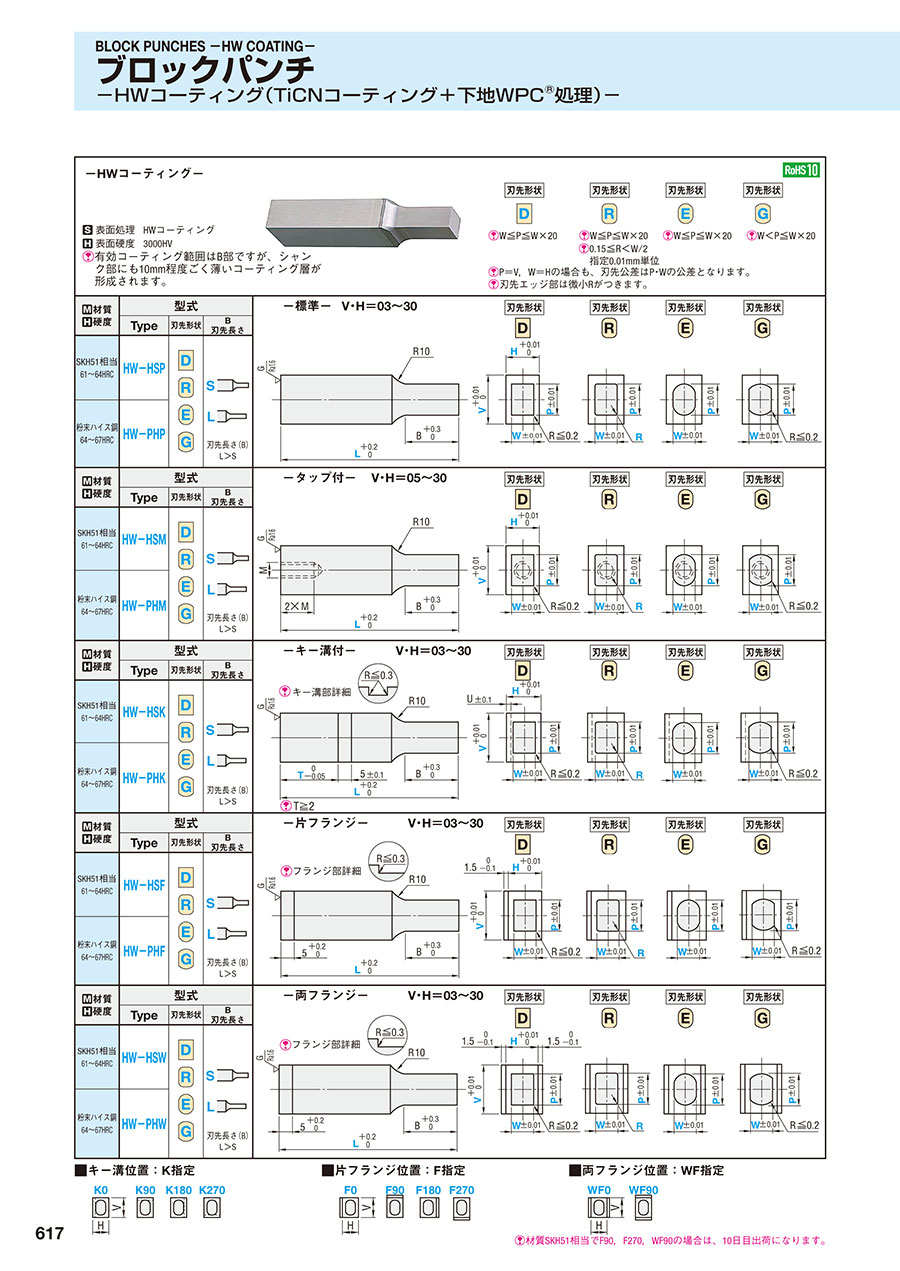

外形図・製品仕様
|
|
|
|
| W≦P≦W×20 | W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位 | W≦P≦W×20 | W＜P≦W×20 |
| P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。 刃先エッジ部は微小Rがつきます。 | |||
| 材質 硬度 | 型式 | ||
|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |
| SKH51相当 61～64HRC | HW-HSK |
|
|
| 粉末ハイス鋼 64～67HRC | HW-PHK | 刃先長さ（B） L＞S | |
表面処理 HWコーティング
表面硬度 3000HV
有効コーティング範囲はB部ですが、シャンク部にも10mm程度ごく薄いコーティング層が形成されます。
材質SKH51相当でF90, F270, WF90の場合は、10日目出荷になります。
規格表
| 型式 | V | 03 | 04 | 05 | 06 | 08 | 10 | 13 | 16 | 20 | 22 | 25 | 28 | 30 | L | 0.1mm 単位 | B | M | U | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先 長さ | H | P min. | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.0 | 5.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 | 12.0 | T |
|
| |||||
| W min. | |||||||||||||||||||||||||
|
| （03） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | （40） （50） 60 70 80 90 100 | T≧2.0 | 6 | 8 | - | 1.0 | ||||||
| （04） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||||||
| 05 | 1.2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 8 | 13 | 3 | ||||||||||
| 06 | 1.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 4 | |||||||||||||
| 08 | 2.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 5 | 1.5 | |||||||||||||
| 10 | 2.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 13 | 19 | 6 | |||||||||||||
| キー溝付 | HW-HSK HW-PHK | 13 | 3.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 8 | ||||||||||||||
| 16 | 4.0 | ○ | ○ | ○ | ○ | ○ | ○ | 19 | 25 | ||||||||||||||||
|
| 20 | 5.0 | ○ | ○ | ○ | ○ | ○ | |||||||||||||||||
| 22 | 6.0 | ○ | ○ | ○ | ○ | ||||||||||||||||||||
| 25 | 6.5 | ○ | ○ | ○ | |||||||||||||||||||||
| 28 | 7.0 | ○ | ○ | ||||||||||||||||||||||
| 30 | 7.5 | ○ | |||||||||||||||||||||||
| L（40）・H10～30 | B＝13 | 全長が（40）でH寸が10～30の場合、刃先長さは一律13mmになります。（タップ付は刃先長さは一律10mmになります） |
| L（50）・H16～30 | B＝19 | 全長が（50）でH寸が16～30の場合、刃先長さは一律19mmになります。 |
| H（03）（04） | L40～70 H寸が（03）（04）の場合、全長Lは40～70の範囲です。 | |
注文例
| ||||||||||||||||||||
| （2）刃先がシャンクの中心にない場合 （X・Yの指定は0.02以上、または0で指定可 公差±0.01 X・Yが0の場合、コーティング層が0.003mm～0.005mmプラスされます。 | ||||||||||||||||||||
| 型式 | V | H | L | 指定0.01mm単位 | 指定0.01mm | K・F・WF | 指定0.01mm | ||||||||||||
| - | - | - | - | - | ||||||||||||||||
| P | - | W | - | R（ R D ） | T≧2 | X-Y | ||||||||||||||
| HW-PHKRS | 08 | 08 | - | 60 | - | P6.00 | - | W4.00 | - | R0.20 | - | - | K0 | - | X0.00-Y0.55 | |||||
出荷日
追加工
| 型式 | V | H | - | L（LC） | - | P（PC）・W（WC）・R | - | T≧2 | - | K・F・WF | - | X-Y | - | （BC・HC・TC …etc.） | ||
| HW-PHKRS | 08 | 08 | - | 60 | - | P18.00 - WC1.50 - R0.20 | - | T25.5 | - | K0 | - | - | LKC |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
TiCNコーティングの下地にWPC®処理を行い被膜の密着性、耐摩耗性、疲労強度、耐焼付性を向上させるHWコーティングを施したキー溝付きタイプブロックパンチです。材質はハイス鋼、粉末ハイス鋼より選択可能です。
